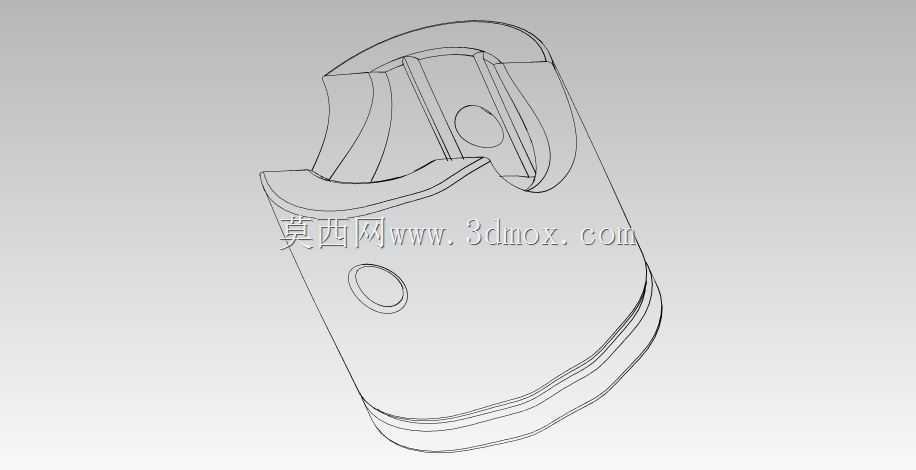

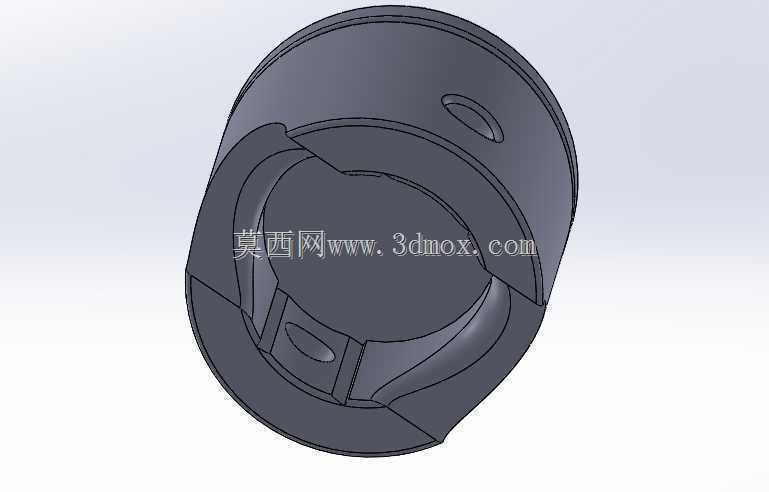

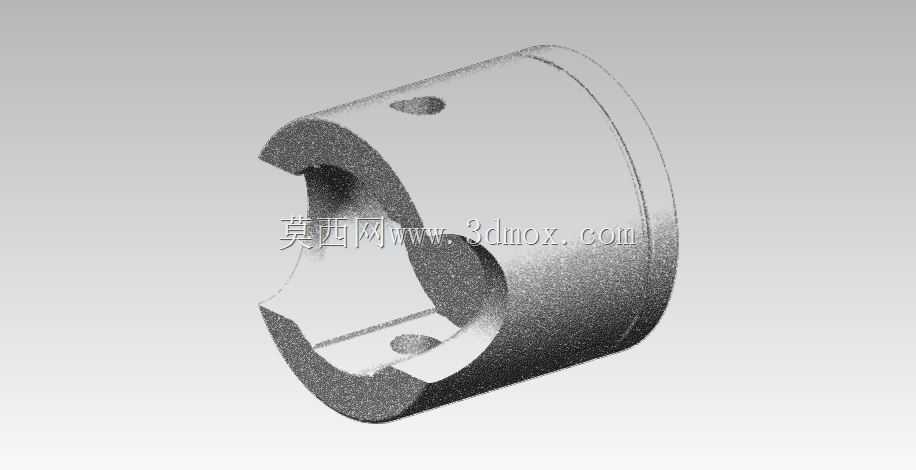

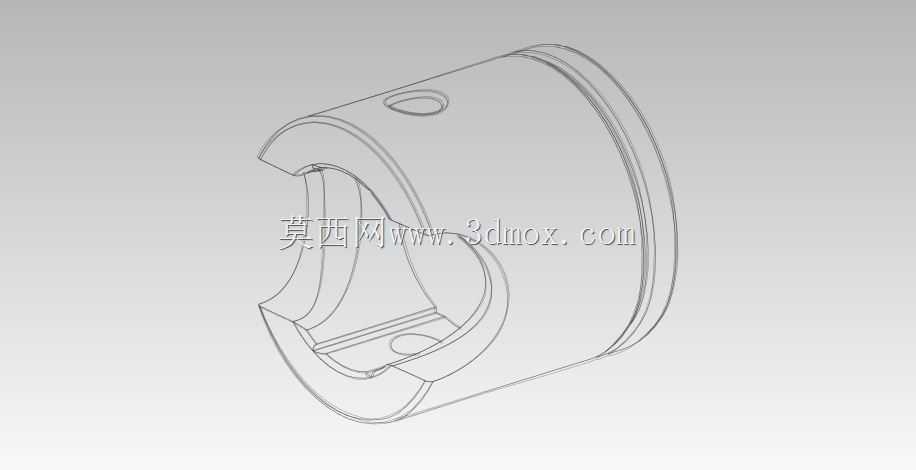

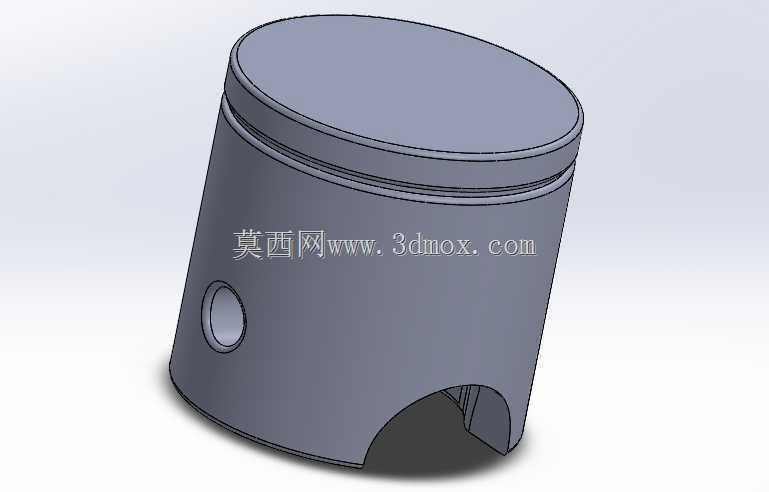

内燃机用活塞结构三维数模设计

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其结构设计需要同时兼顾热负荷承载、密封性能、往复运动惯性控制等多维度工程需求。这款活塞结构采用常规内燃机活塞的经典柱形主体设计，顶部为平整燃烧室接触面，可直接承接缸内混合气燃烧产生的高压燃气推力，将燃烧热能通过往复直线运动传递给连杆机构，最终转化为曲轴旋转的扭矩输出。

　　从结构设计逻辑来看，活塞头部预留了多道环槽安装位，可分别装配气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销孔采用贯穿式设计，孔位轴线与活塞主体轴线垂直相交，用于装配活塞销实现活塞与连杆小头的铰接，销孔周边做了局部加厚处理，可承受燃气爆发压力传递过程中产生的交变剪切载荷，避免长期运行出现销孔开裂失效问题。

　　活塞裙部采用了局部缺口的结构设计，主要是为了避让曲轴旋转过程中连杆的摆动轨迹，同时在保证导向性能的前提下尽可能降低活塞整体质量，减小往复运动产生的惯性力，降低曲轴连杆机构的运行负荷。外形尺寸方面，活塞外径与对应气缸内径保持高精度配合公差，裙部预留了合理的热膨胀间隙，避免发动机热机状态下活塞受热膨胀出现卡缸故障，活塞总高度、环槽位置、销孔中心高度等安装边界尺寸，均匹配常规小排量内燃机的缸体、连杆装配尺寸链要求，可直接用于对应排量动力设备的结构装配验证。

　　在实际工程应用中，这类活塞结构不仅可用于传统燃油内燃机，也可适配小型空压机、往复泵等依靠腔室容积变化实现介质压缩输送的设备，建模过程中对各部位的过渡圆角、壁厚均匀性都做了针对性处理，避免应力集中导致的结构疲劳损坏，同时保证活塞在高温高压工况下的结构强度稳定性。
