手动变速器齿轮轴组结构展示

项目分类:变速器 发布时间:2022-01-29 ID:531999
  • 手动变速器齿轮轴组结构展示

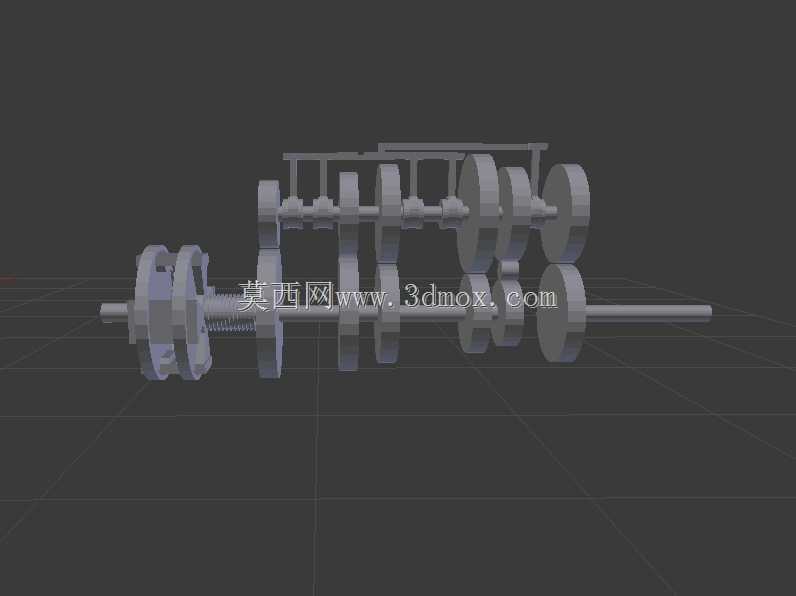

  在商用车与乘用车的传动系统开发环节,手动变速器的轴系布局直接决定了动力传递效率与换挡平顺性,这套结构围绕平行轴布置的多组常啮合齿轮展开,核心是通过不同齿数比的齿轮副匹配,实现发动机输出扭矩与转速的多档位调节,适配车辆起步、加速、巡航、爬坡等不同行驶工况的动力需求。从结构设计逻辑来看,输入轴与输出轴保持固定中心距,各档位齿轮通过滚针轴承空套在轴体上,结合套与同步器组件布置在相邻档位齿轮之间,换挡时通过拨叉推动结合套移动,将对应档位的齿轮与轴体锁止为一体,实现动力的切换传递,这种布局能在有限的壳体空间内排布多组传动比,兼顾结构紧凑性与传动可靠性。设计过程中需要严格控制各齿轮的安装定位尺寸,轴段的台阶高度、卡环槽位置、

  轴承配合面的公差带都要匹配对应标准件的安装要求,避免出现轴向窜动或径向跳动超标的问题,齿轮的齿宽、压力角、螺旋角参数需要结合目标传递扭矩计算,保证齿面接触强度与齿根弯曲强度满足全工况载荷要求,同时要预留足够的润滑通道,让变速器油能顺利冲刷到各齿轮啮合面与轴承位置,降低长时间运转的磨损风险。这套结构的安装边界需要匹配变速器壳体的内腔尺寸,轴体两端的轴承安装位要与壳体轴承孔同轴度控制在合理公差范围内,输入轴端的花键尺寸要匹配离合器从动盘的配合参数,输出轴端的连接结构要适配传动轴的输入接口,外围的拨叉轴安装位置要与各档位同步器的拨叉槽位置对齐,保证换挡动作的顺畅无卡滞。在教学与样机验证场景中,

  这类轴组结构模型能直观展示手动变速器的动力传递路径,帮助结构设计人员梳理各部件的装配关系,排查运动干涉风险,比如相邻档位齿轮在换挡过程中是否会出现齿端碰擦,同步器滑套的行程是否满足完全结合与脱开的要求,轴系的动平衡校正区间是否覆盖常用工作转速范围,这些细节都直接影响变速器装车后的实际运行表现。不同于自动变速器复杂的液压与电控执行机构,手动变速器的轴系结构更依赖机械部件的精度匹配,每一处配合公差的设定都要兼顾加工可行性与装配便利性,比如齿轮与轴的配合间隙既要保证空套齿轮的转动灵活性,又要避免间隙过大带来的传动噪音与冲击载荷,这些工程细节都需要在三维建模阶段通过装配干涉检查、运动仿真验证提前确认,减少后续实物样机的迭代修改成本。
