环形轨道玩具小火车套装三维设计

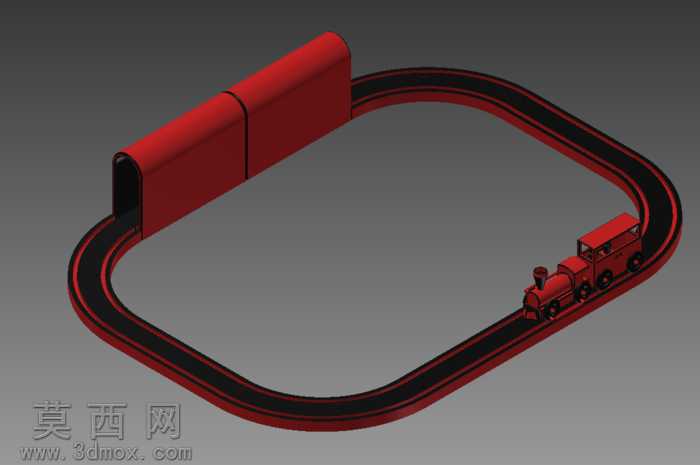

本作品为环形轨道玩具小火车套装的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，通过精准的尺寸约束与装配关系搭建完整的玩具系统。建模过程中首先对轨道结构进行拆解，将环形轨道拆分为直轨段、弯轨段两个基础模块，通过扫掠特征生成带双层限位凸边的轨道截面，确保列车行驶过程中不会出现脱轨问题，轨道边缘做0.5mm圆角处理，避免玩具使用过程中出现尖锐边角带来的安全隐患。列车部分采用复古蒸汽机车造型，对车头的烟囱、驾驶室、车轮组进行独立建模，车轮与轨道接触面做防滑纹理设计，轮轴位置添加同轴度约束，保证车轮转动时的同轴精度，车身外壳采用抽壳特征控制壁厚为1.2mm，兼顾玩具的结构强度与轻量化需求。隧道模块采用半包围弧形结构，与直轨段做精准的装配匹配，隧道内壁预留足够的通行高度，可完全容纳列车车身通过，隧道两端做圆弧过渡处理，与轨道衔接处无突兀台阶。材质渲染阶段，轨道主体采用哑光黑色工程塑料材质，边缘限位条采用亮红色ABS材质，列车车身统一使用正红色哑光漆面材质，车轮做深灰色橡胶质感处理，隧道外壳与列车保持同色系红色，整体视觉风格统一协调。设计过程中充分考虑玩具的装配可行性，所有零部件均预留合理的装配公差，相邻部件的配合间隙控制在0.1-0.2mm之间，既保证组装时的顺畅度，也避免使用过程中出现部件松动脱落的问题，整体结构简洁合理，可直接用于3D打印验证或玩具开模生产参考。
