十五齿传动链轮结构设计模型

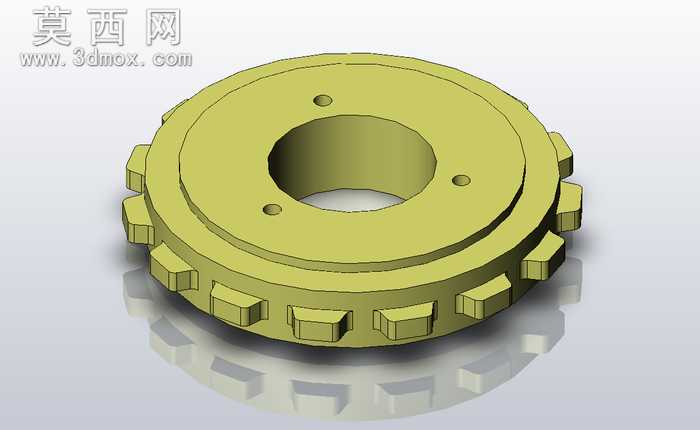

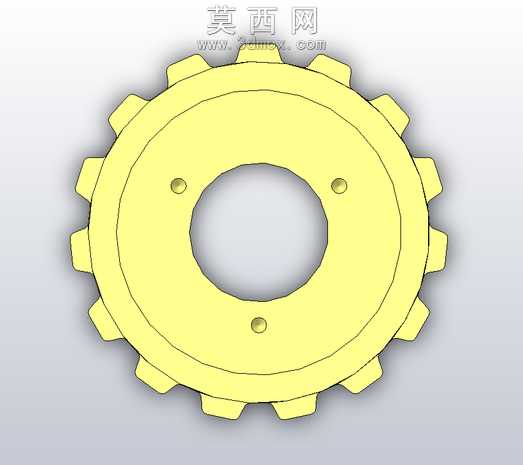

本模型为十五齿传动链轮，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循链轮齿形的设计规范，先通过草图绘制链轮的分度圆、齿顶圆、齿根圆基准轮廓，再依据链节啮合的几何参数逐一绘制单个轮齿的齿廓曲线，通过圆周阵列操作完成十五个轮齿的均匀排布，保证每个轮齿的齿形精度与位置度符合传动啮合要求。模型主体为盘式结构，中心设置大直径安装通孔，用于与传动轴配合实现周向定位与扭矩传递，盘面上均匀分布三个小型定位孔，可用于链轮与轮毂的轴向固定，避免传动过程中链轮出现轴向窜动。建模时对轮齿的过渡圆角、齿根圆弧都做了精细化处理，消除应力集中的结构隐患，同时还原了链轮的实际加工倒角特征，让模型更贴近真实工业零件的生产状态。材质方面模拟常用的45号钢调质后的金属质感，渲染时采用哑光金属材质，清晰呈现链轮的轮廓结构与各部位的尺寸比例，轮齿的啮合面做了细微的粗糙度表现，还原实际机加工后的表面质感。设计过程中重点考量了链轮与对应链条的啮合匹配度，轮齿的齿距、齿厚参数均按照标准链条规格设定，保证传动过程中链节能顺畅啮入啮出，减少传动冲击与磨损。整体结构简洁紧凑，没有冗余设计，既满足链传动的扭矩传递需求，也兼顾了零件的轻量化设计要求，可用于链传动系统的结构演示、装配模拟以及相关机械设计的教学参考。
