气动式捕鼠发射器结构设计方案

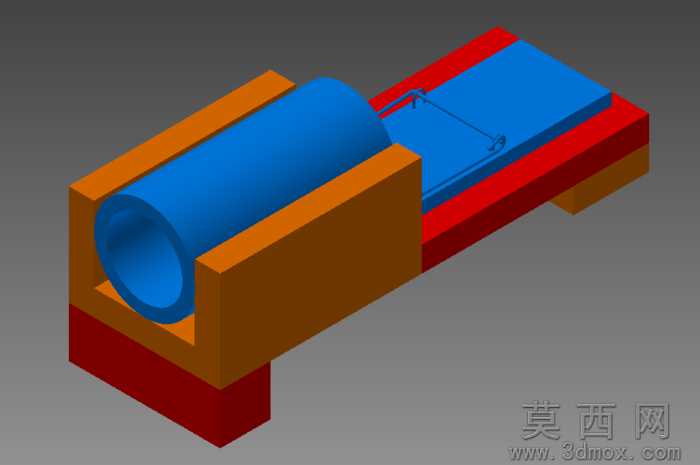

本作品为气动触发式捕鼠发射器的三维结构设计，整体采用模块化布局思路，在三维建模过程中严格遵循机械装配的公差配合原则，将装置划分为动力承载仓、触发导向槽、支撑基座三个核心功能模块。建模阶段首先完成支撑基座的结构搭建，基座采用双层承托设计，下层为红色高耐磨材质的定位底座，上层为棕色高强度支撑框架，框架内侧预留与动力仓外径匹配的圆弧定位槽，确保动力筒安装后同轴度误差控制在合理范围内，避免发射过程中出现卡滞问题。动力承载仓为蓝色中空圆筒结构，建模时对筒壁厚度做了均匀化处理，内壁做光滑曲面处理以降低发射时的摩擦阻力，筒身与支撑框架的圆弧槽采用间隙配合，既保证安装定位的稳定性，也便于后期拆卸维护。触发导向槽部分采用长条形平板结构，与支撑基座的红色底座一体化建模，槽体两侧设置凸起导向边，用于限制触发踏板的位移方向，触发踏板通过铰接结构与导向槽末端连接，铰接轴位置做了圆角应力释放处理，避免反复触发后出现结构断裂。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：支撑基座部分赋予高抗冲ABS工程塑料材质，添加细微磨砂纹理提升真实质感；动力筒部分赋予光滑硬质PVC材质，调整反光参数呈现半亮面的工业塑料质感；触发踏板部分赋予弹性金属片材质，添加轻微做旧纹理模拟实际使用中的磨损效果。结构设计上采用物理触发逻辑，当捕鼠目标踏上导向槽内的触发踏板时，踏板绕铰接轴转动解锁动力仓的闭锁机构，动力仓内预存的压缩空气瞬间释放形成推力，完成捕鼠动作，整体结构无复杂电子元件，纯机械触发的设计大幅提升了装置的环境适应性，可在潮湿、无供电的场景下稳定工作。建模过程中对所有活动部件做了运动干涉检查，确保触发踏板转动、动力仓解锁、发射动作的全行程无部件碰撞，各零件的拔模角度、壁厚均符合注塑加工的工艺要求，可直接用于后续的实物打样与生产。
