多工位真空吸取式木料搬运机械臂结构

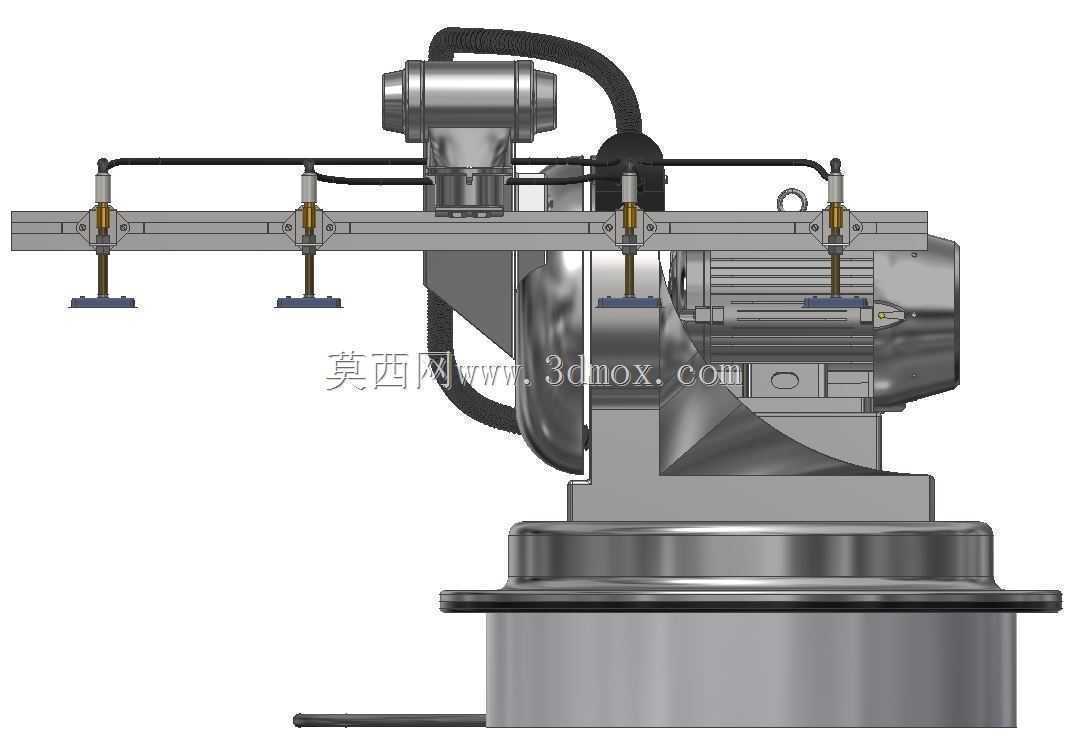

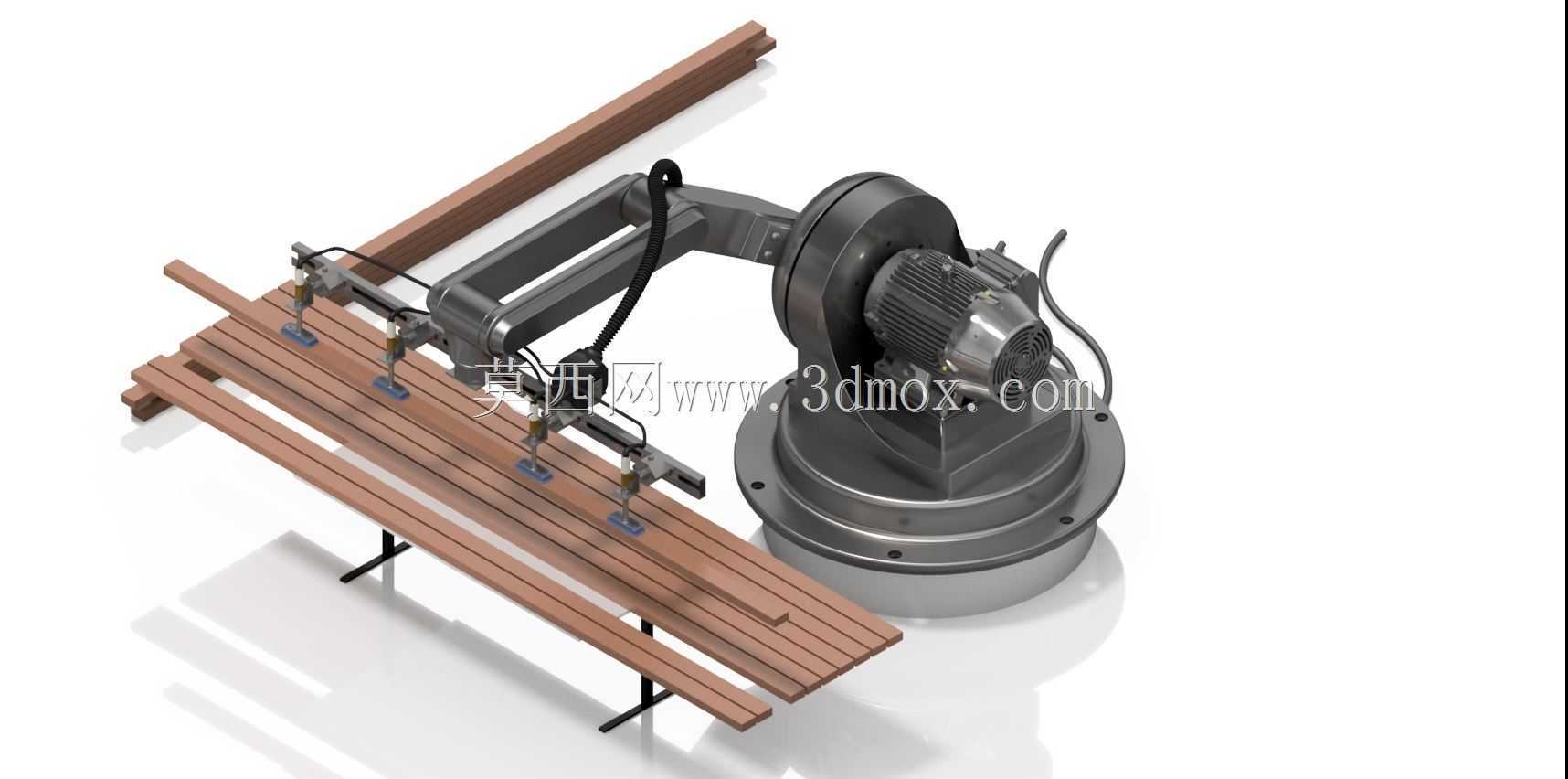

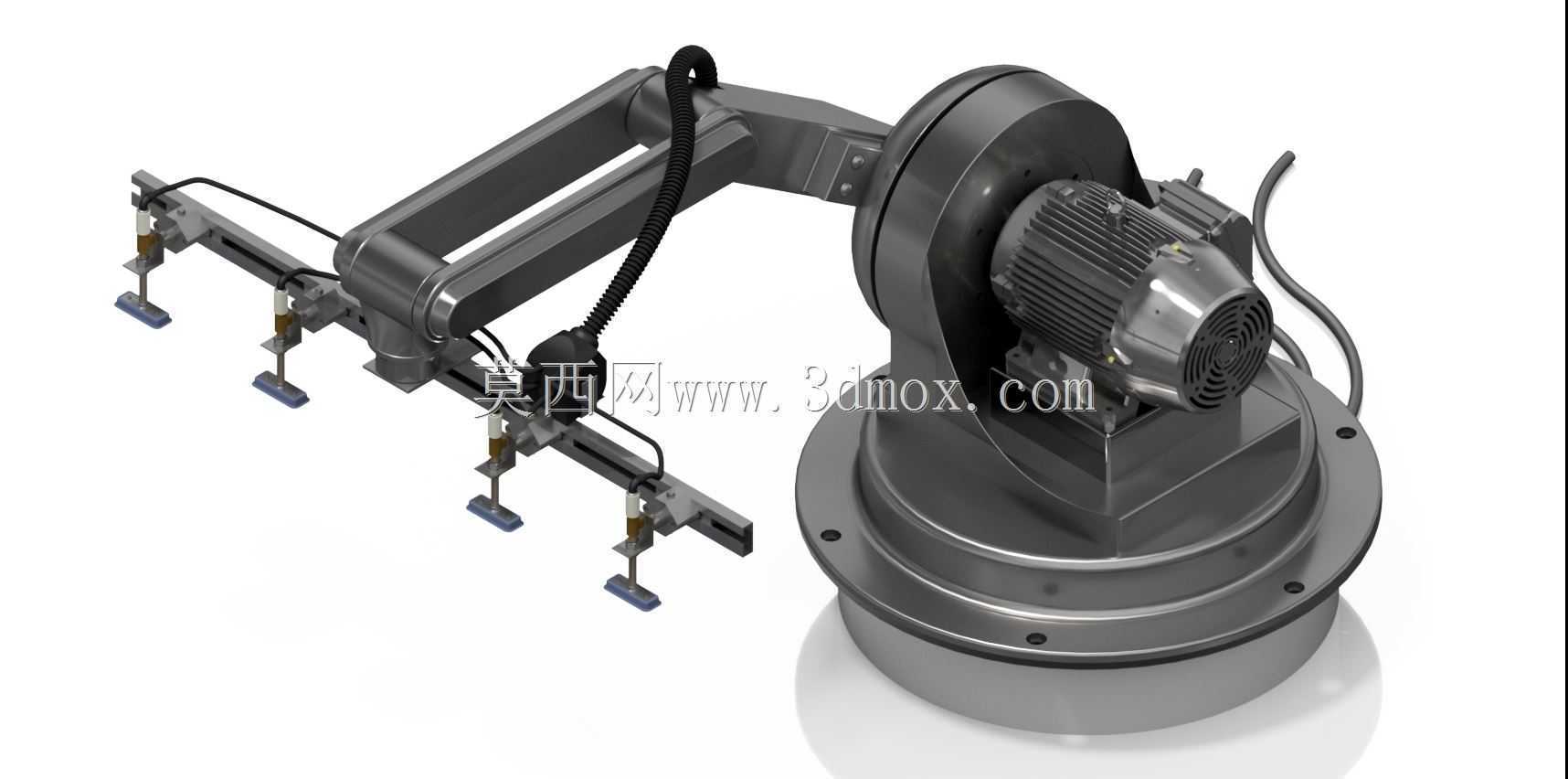

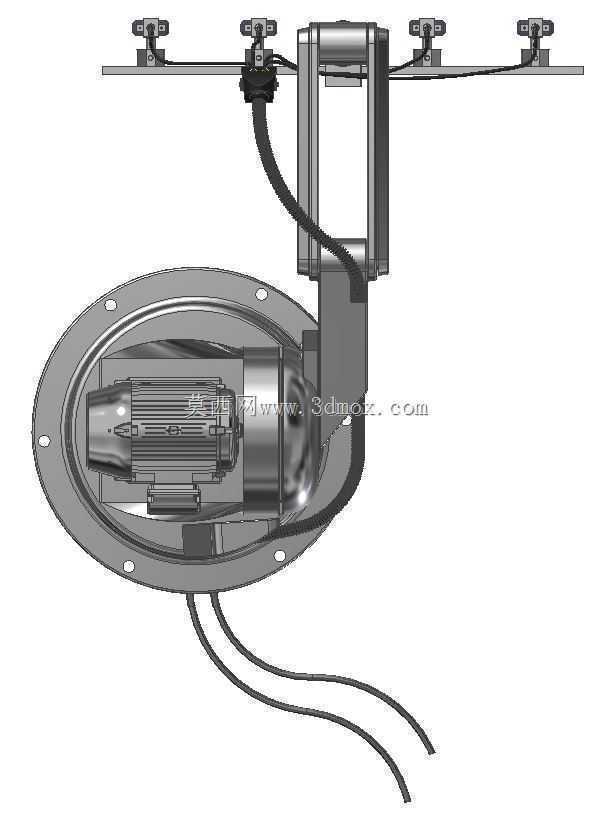

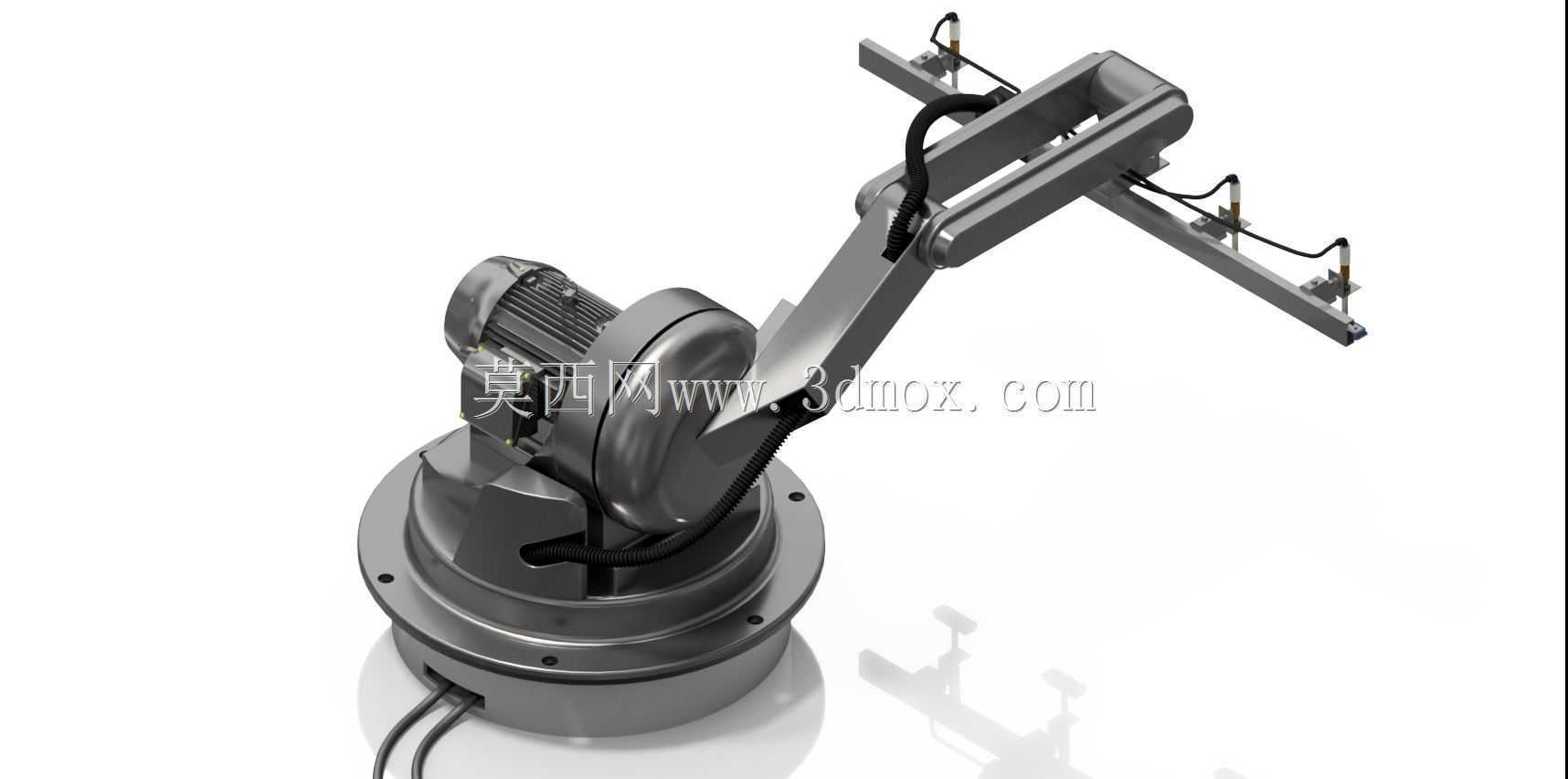

　　这款多工位真空吸取式机械臂主要面向木材加工生产线的物料转运场景，适配实木条、集成材坯料、规格化木方的上下料与工位间移载作业，可替代人工完成长条形易刮损工件的搬运工序，降低木料搬运过程中边角磕碰、表面划伤的不良率。设备采用关节式臂体结构，底座采用大直径法兰回转支撑设计，安装时需匹配生产线工位的地面预埋螺栓孔位，预留足够的臂体回转安全半径，避免臂体伸展过程中与周边输送架、加工设备发生干涉。臂体末端集成多组独立布置的真空吸盘组件，吸盘间距可根据待搬运木料的宽度、长度进行灵活调整，每组吸盘配有独立的真空管路与缓冲支杆，接触木料表面时可自适应小幅高度差，保证长条状木料多点位受力均匀，搬运过程中不会出现单端下垂、工件滑落的问题。

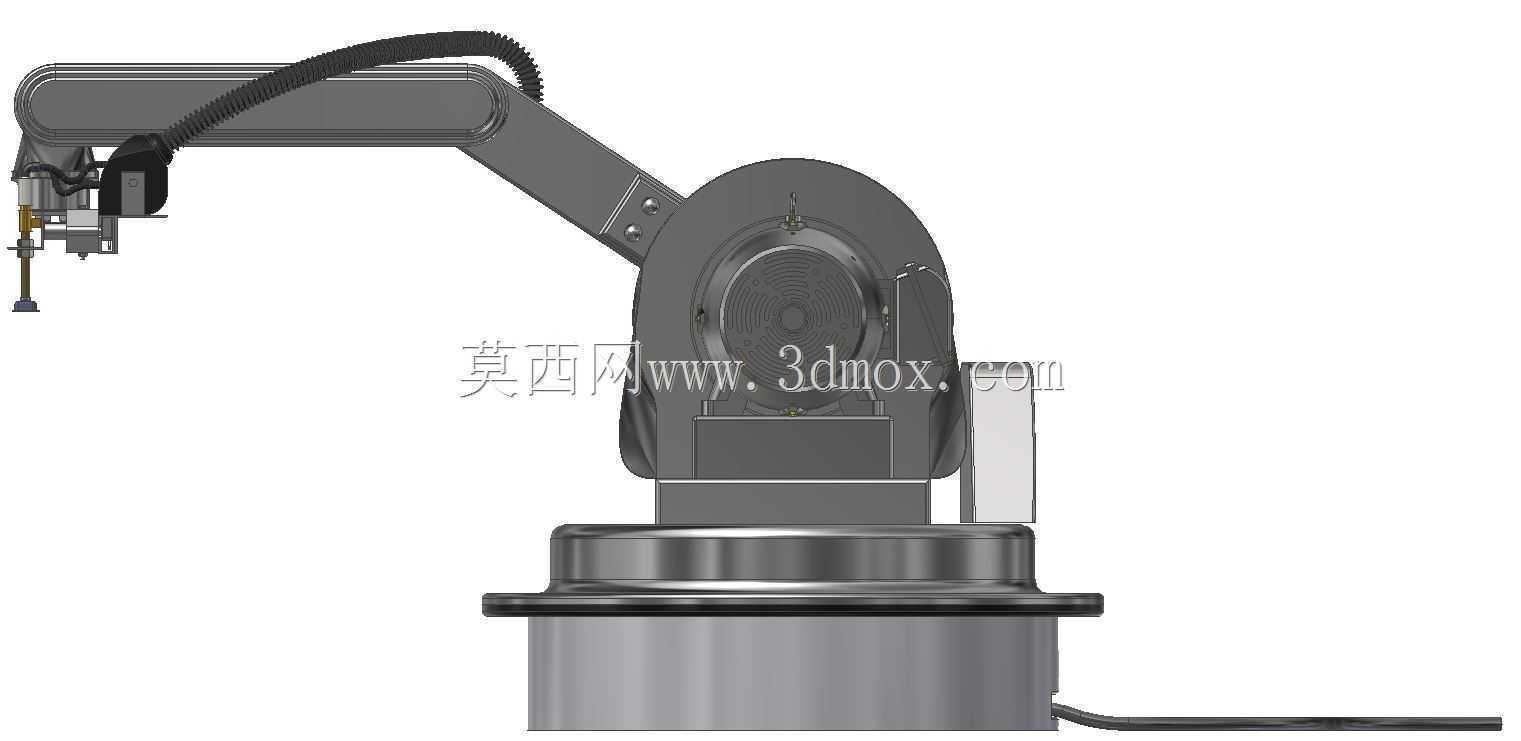

　　驱动部分采用成熟的回转驱动与关节传动结构，臂体的伸展、俯仰、回转动作可匹配生产线的输送节拍，单次动作可完成多根平行排布木料的同步抓取，相比单吸盘抓取结构，作业效率提升明显。设计过程中重点考虑了木料加工车间的粉尘环境，臂体的管路走线全部采用内置式布局，关节处配有防尘密封结构，避免木屑进入传动间隙造成部件磨损。末端吸盘的选型适配木材表面的多孔特性，真空发生装置的吸力参数经过匹配计算，可在保证抓取稳定性的同时，避免吸力过大在木料表面留下压痕。设备安装时需注意底座的水平度校准，臂体最大伸展位置的下方需预留安全作业区域，配套的真空发生单元可布置在臂体底座侧方的机架上，缩短管路长度提升真空响应速度。臂体的作业覆盖范围可根据生产线的输送架宽度、

　　相邻加工工位的间距进行适配调整，吸盘支架的长度可根据常规加工木料的最大长度进行选配，满足不同规格木料的搬运需求，可直接对接裁板锯、砂光机、拼板机等木材加工设备的上下料工位，实现木料流转的自动化作业，减少人工重复搬运的劳动强度，同时避免人工搬运过程中操作不当造成的木料损耗。
