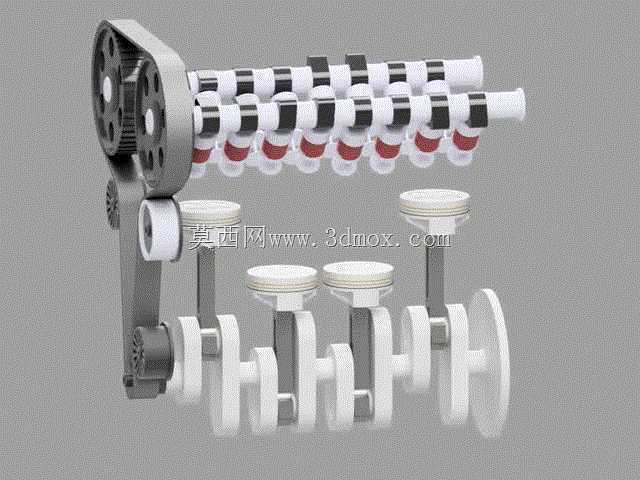

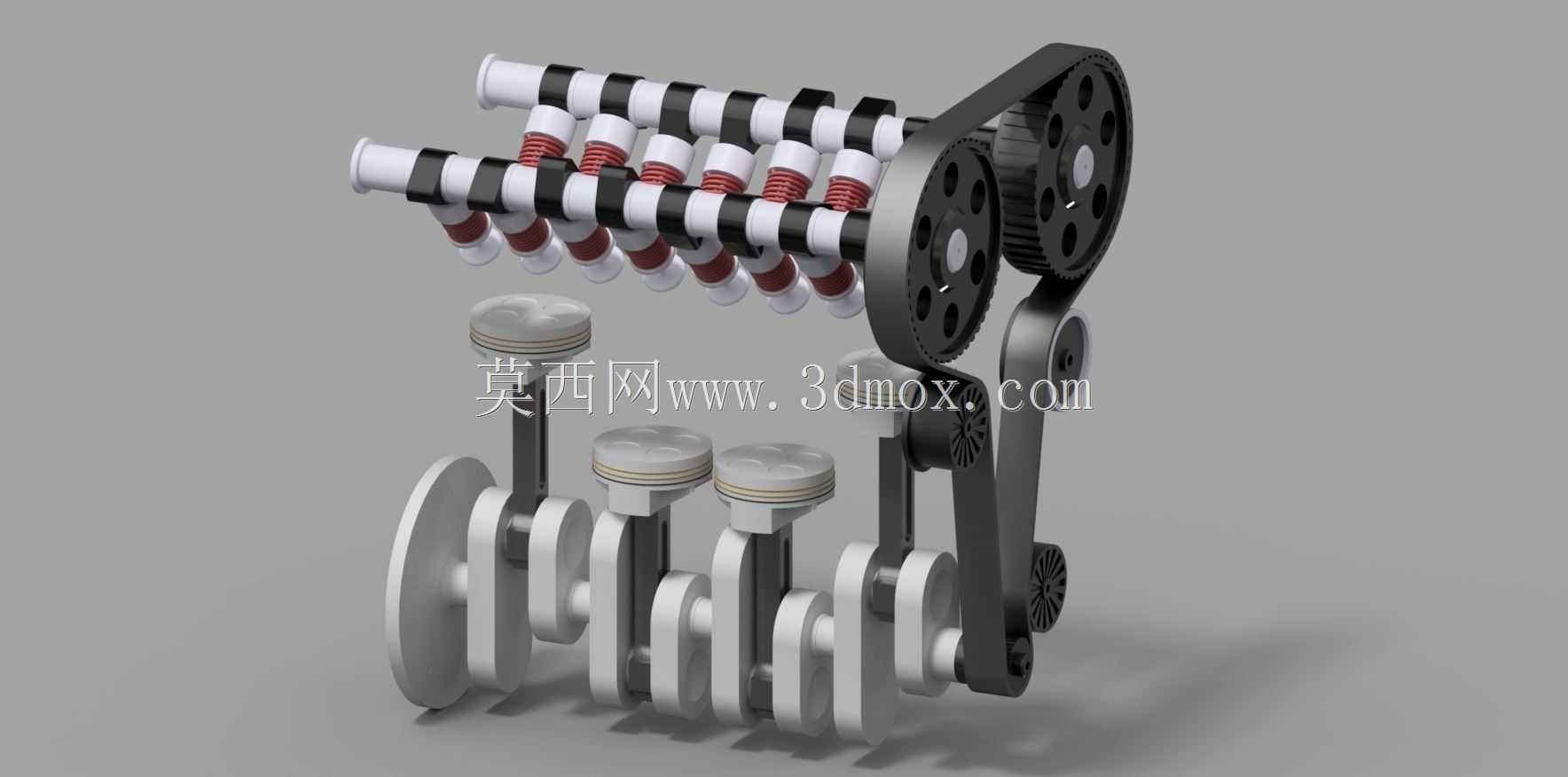

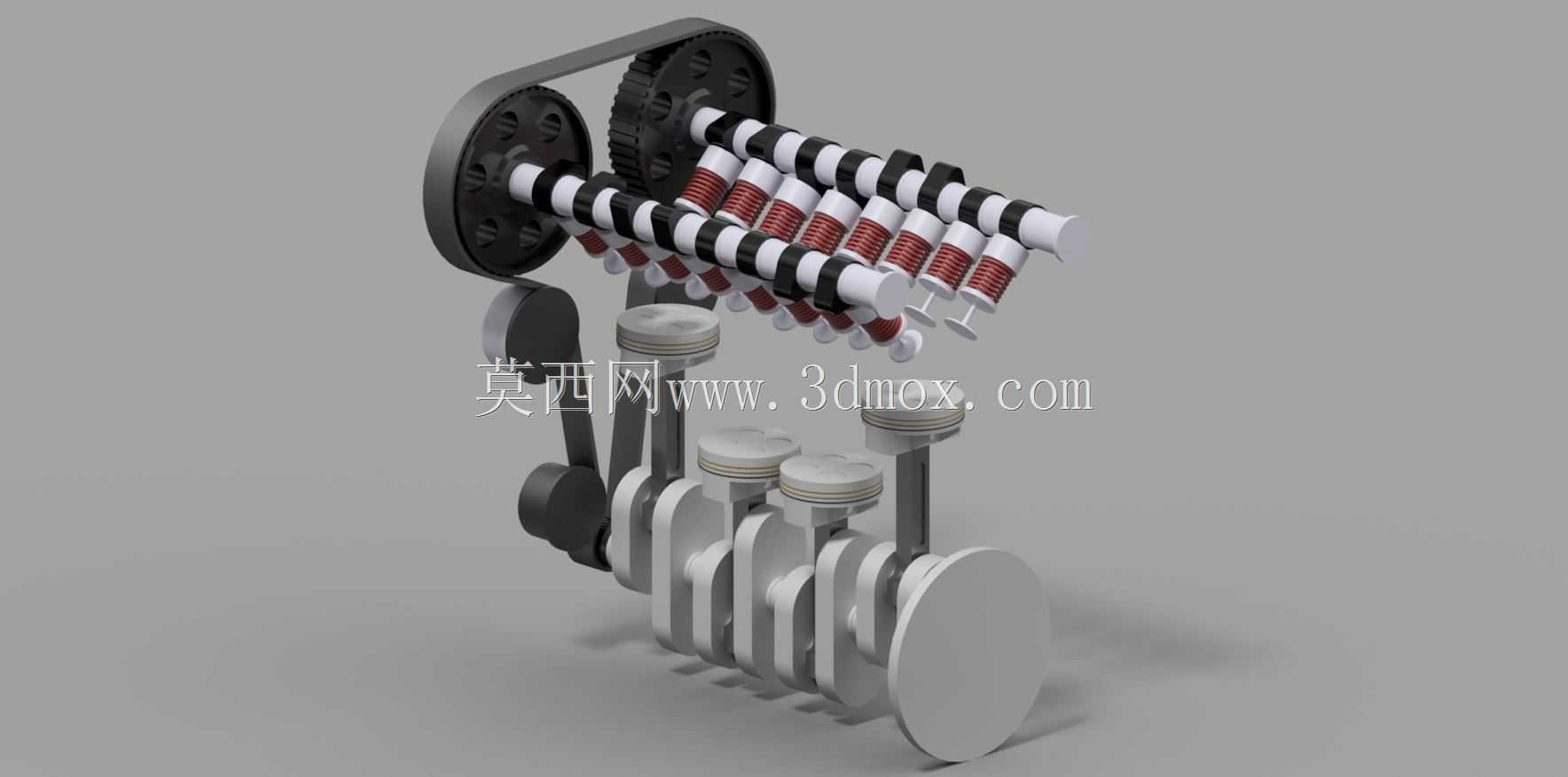

直列四缸发动机曲柄连杆配气机构总成

　　这套直列四缸动力核心结构，主要面向小排量乘用车、通用小型动力机组的教学演示、结构验证场景，可直观呈现内燃机往复式动力转换的完整逻辑，也能作为职业院校机械原理课程的具象化教具，帮助从业者快速理解配气相位、曲柄连杆运动匹配的核心关系。从结构设计逻辑来看，整套总成采用直列四缸等缸间距布局，曲轴采用全支撑曲拐设计，相邻曲拐夹角180度，可实现一阶往复惯性力的自平衡，大幅降低运转过程中的整机振动，不需要额外加装平衡轴即可满足中小排量动力的平顺性要求。活塞采用平顶结构设计，配合三道环槽布局，分别对应气封、刮油功能，活塞销采用半浮式安装匹配连杆小头，连杆大头采用剖分式结构匹配曲轴连杆轴颈，可在不拆解曲轴总成的情况下完成单缸活塞连杆组件的拆装维护。

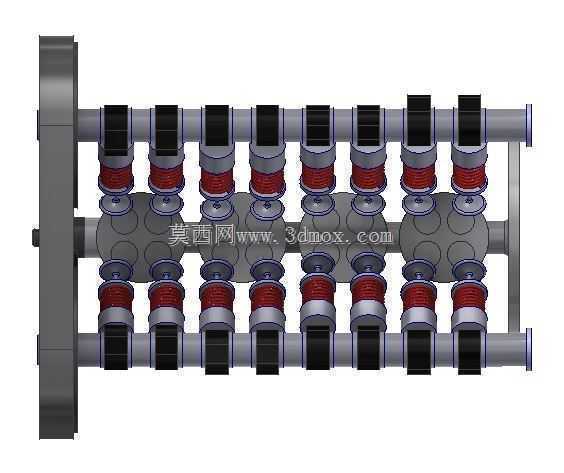

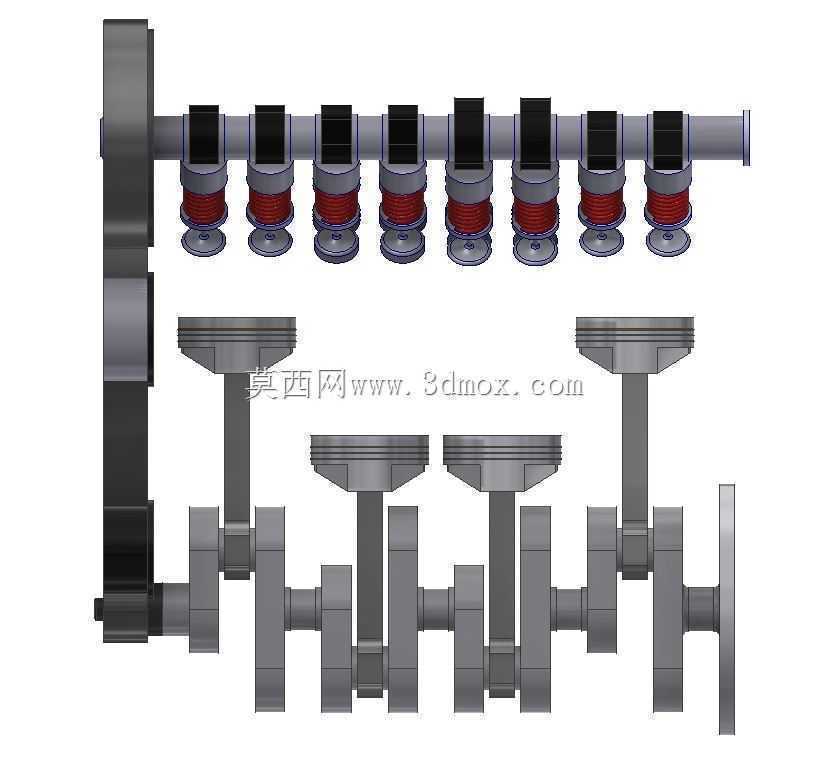

　　配气机构采用顶置凸轮轴搭配直推式挺柱的结构，凸轮轴通过前端正时传动组与曲轴保持固定传动比，确保进排气门的开闭时机与活塞运动行程精准匹配，凸轮型线采用缓升缓降的切线设计，可降低气门落座冲击，延长配气机构使用寿命。安装边界层面，整套总成的缸心距按照常规小排量四缸机的通用尺寸设计，曲轴两端的输出端、正时端预留标准轴径与键槽结构，可直接匹配飞轮、正时齿轮等外围附件，缸体安装面预留对应螺栓孔位，可适配常规水冷缸体的安装定位需求。从功能实现来看，这套结构完整复现了四冲程发动机的动力循环过程：曲轴旋转时通过连杆带动活塞做上下往复运动，同步通过正时传动带动凸轮轴旋转，驱动进排气门按照预设相位完成开闭，配合喷油、点火动作即可完成进气、压缩、做功、

　　排气的完整循环，将燃油燃烧的热能转换为曲轴旋转的机械能输出。在建模过程中，所有运动部件都预留了合理的运动间隙，活塞与缸壁、曲轴轴颈与轴瓦、凸轮与挺柱接触面的间隙都按照常规内燃机的装配公差设定，可直接用于运动仿真验证，观察不同转速下的部件运动轨迹，排查运动干涉风险，也可作为基础框架，拓展加装冷却系统、润滑系统、燃油供给系统的附属结构，完成完整发动机的整机建模。
