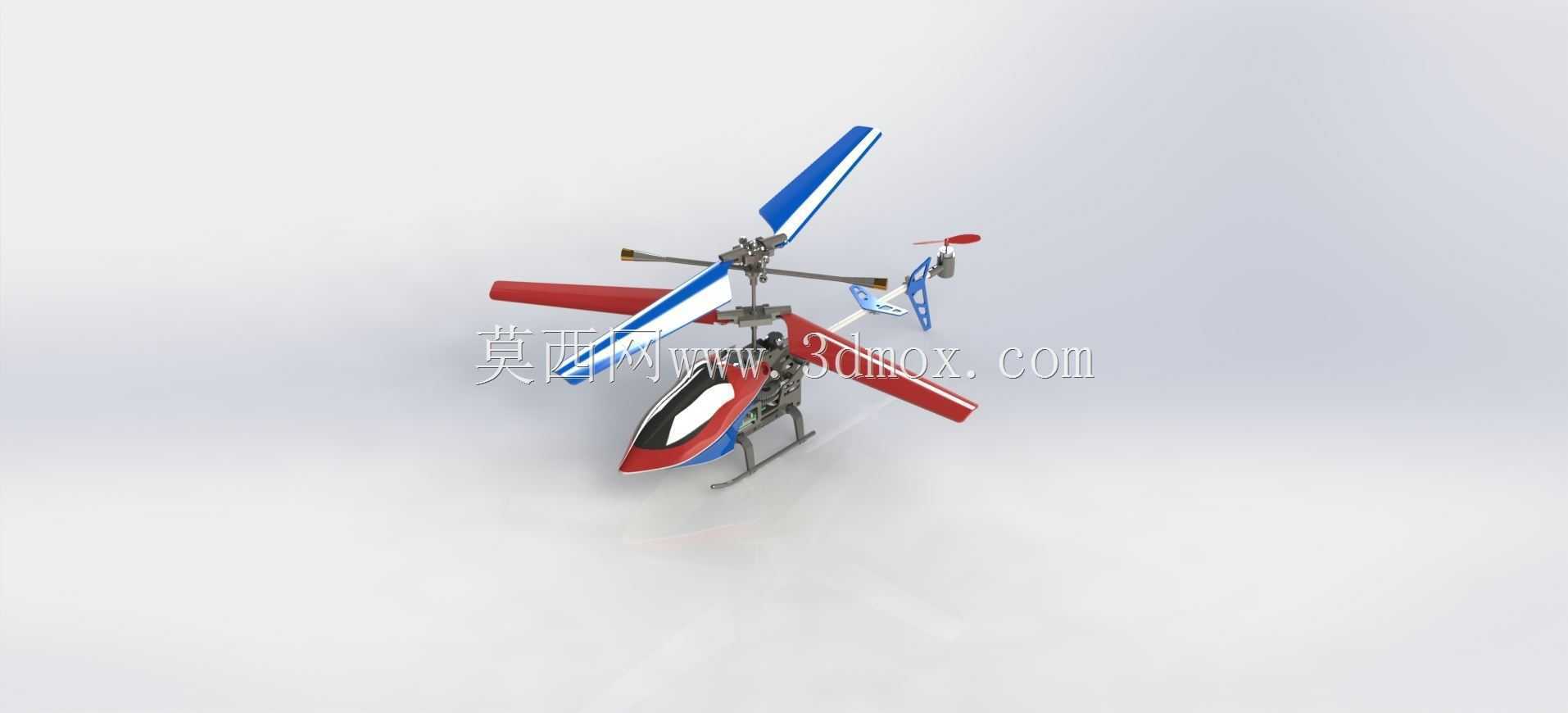

共轴双旋翼遥控直升机结构设计

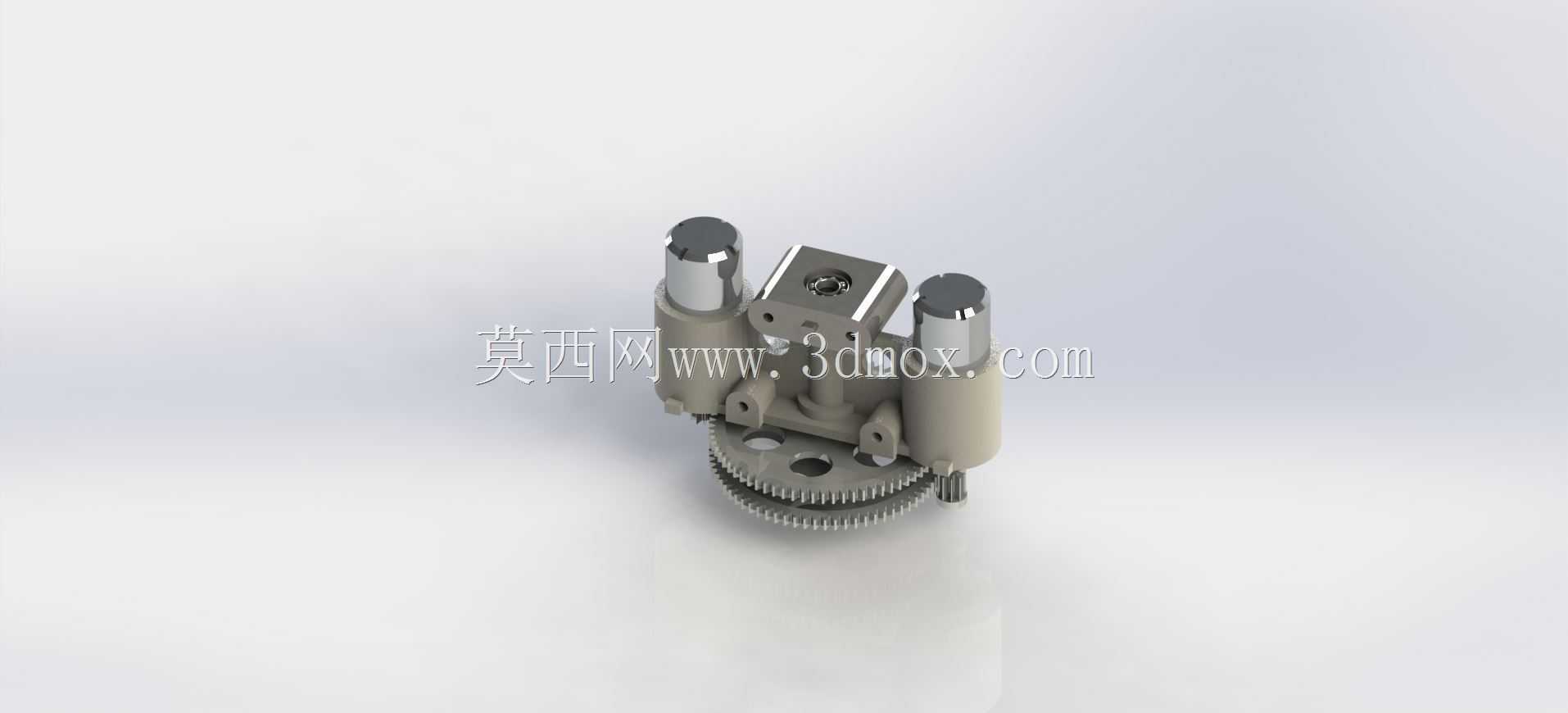

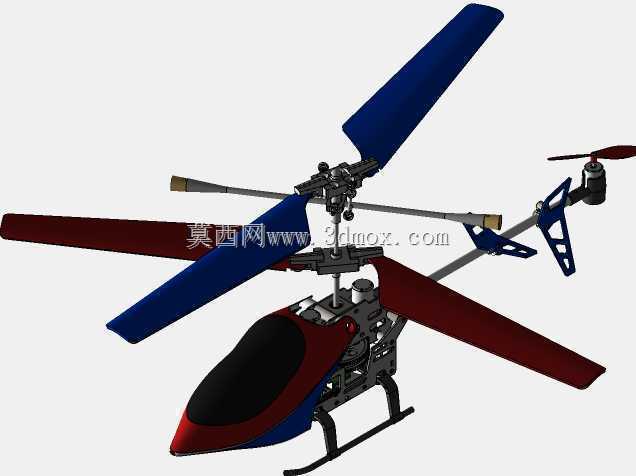

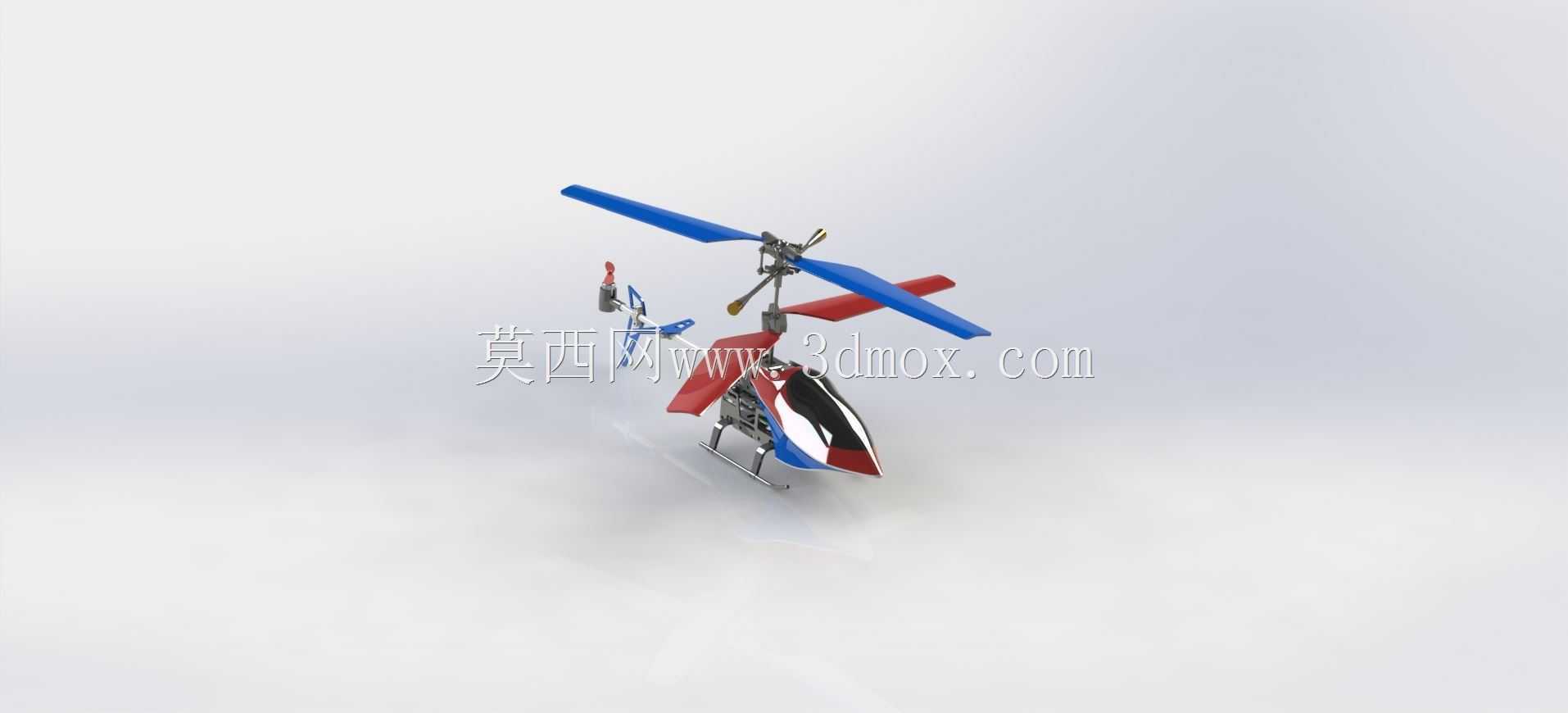

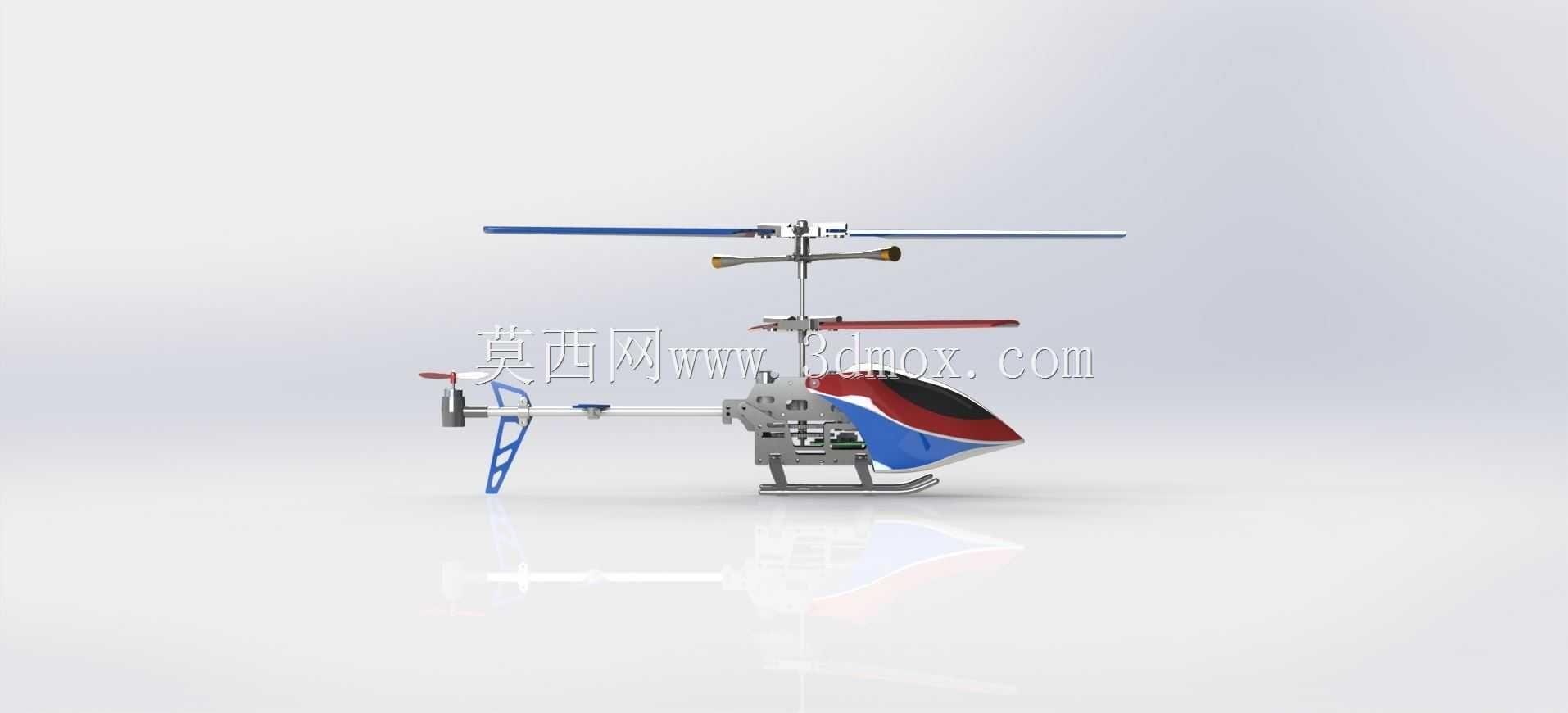

　　这款共轴双旋翼遥控直升机的结构设计，首先围绕航模玩具的实际使用场景展开，日常可用于室内休闲操控、青少年航空科普教学、小型航模赛事的入门训练场景，区别于专业航拍无人机，它的核心用途是让操作者直观理解直升机旋翼的升力产生逻辑、舵面控制的力矩传递原理，不需要搭载复杂的拍摄或传感载荷，整体结构围绕轻量化、抗摔性、操控灵敏度三个核心需求搭建。从设计思路来看，采用上下共轴反转的双旋翼布局，首先抵消了单旋翼直升机必须配备的尾桨反扭矩结构，既缩减了整机的横向尺寸，也避免了尾桨碰撞障碍物导致的坠机风险，上下旋翼的桨距差控制直接实现航向调整，主旋翼下方的倾斜盘结构负责前后、左右的飞行动作控制，整套传动结构从核心驱动电机输出动力后，

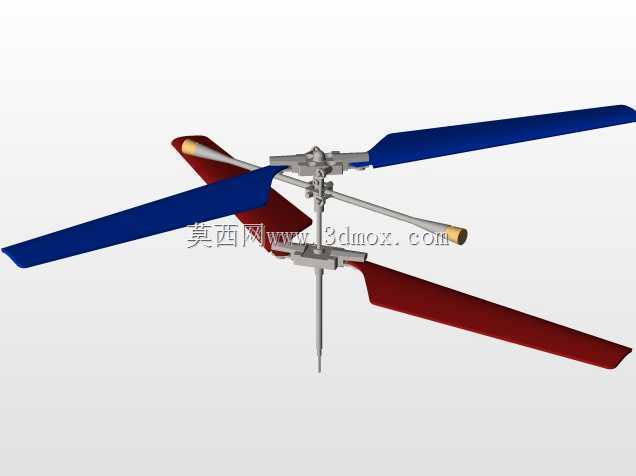

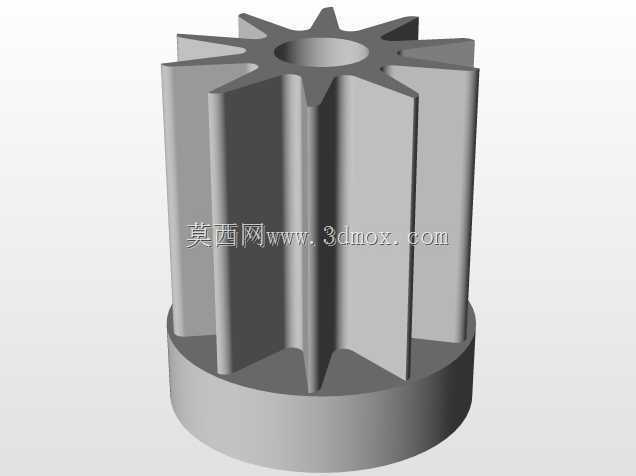

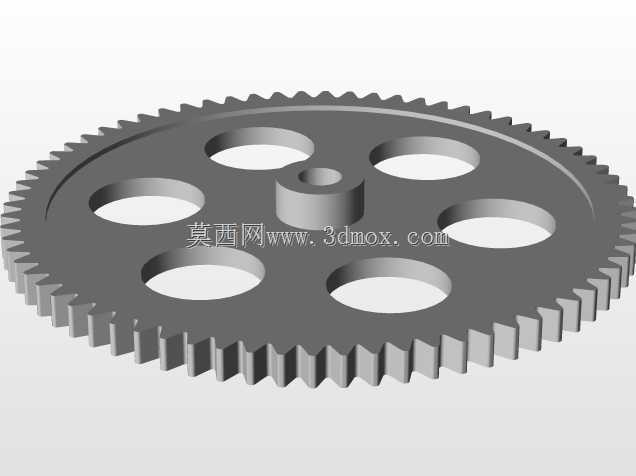

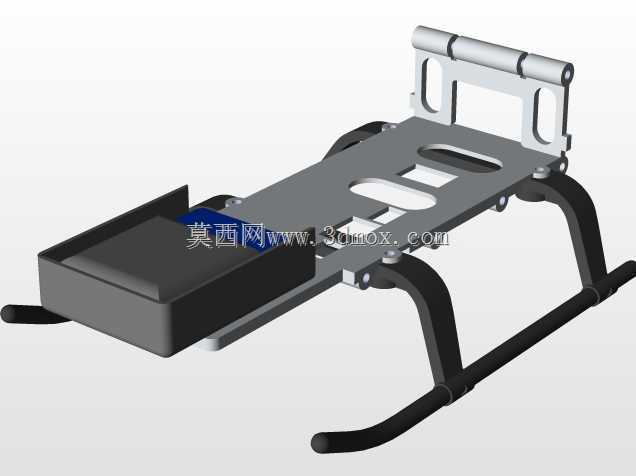

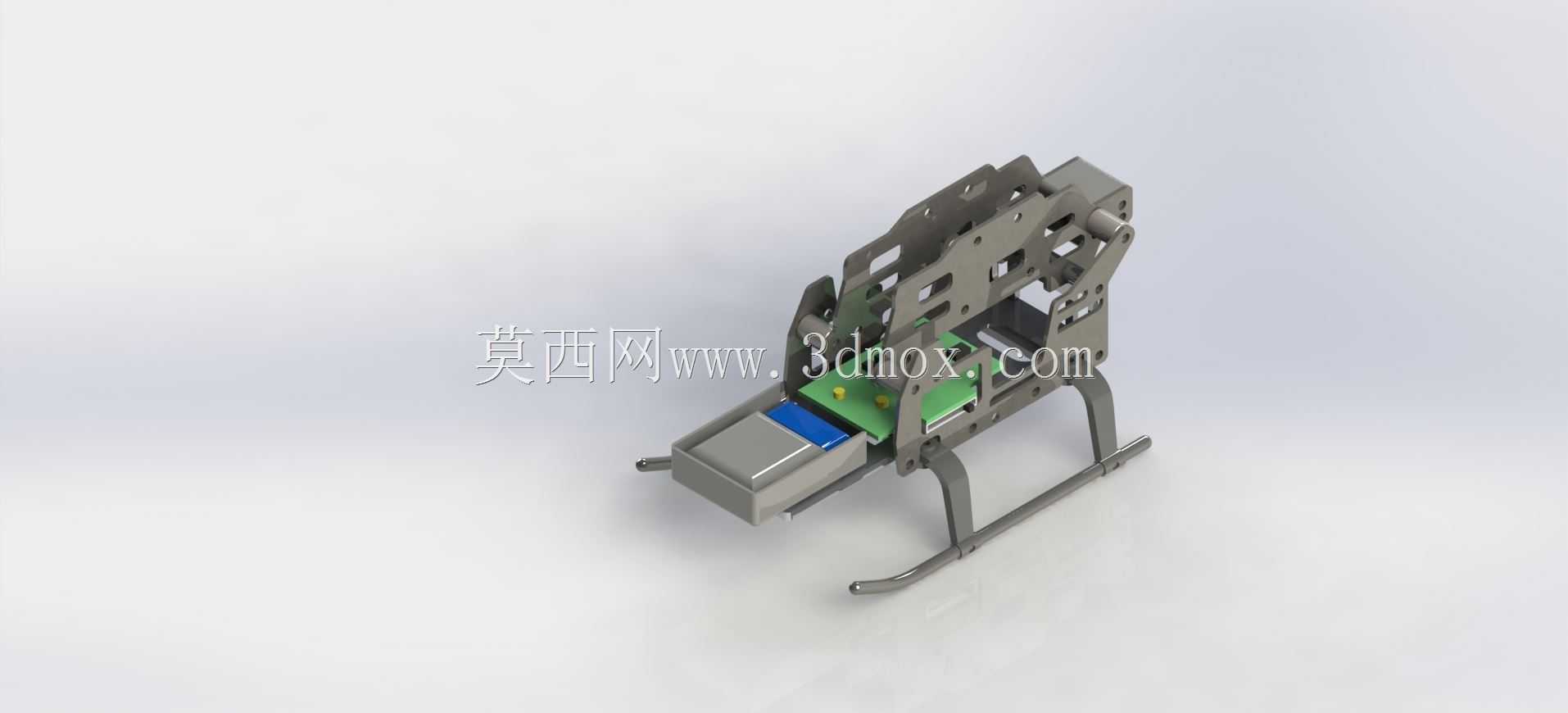

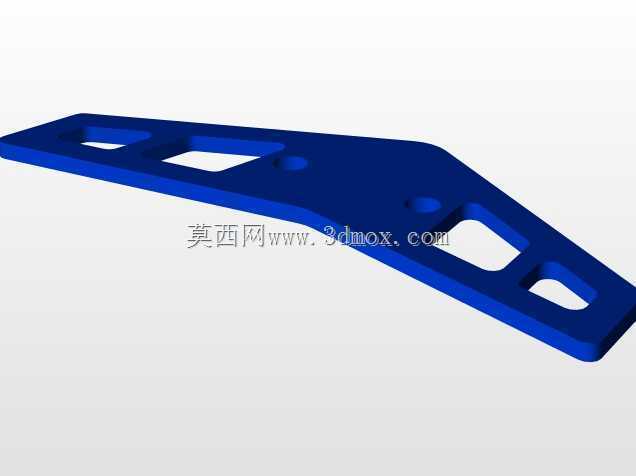

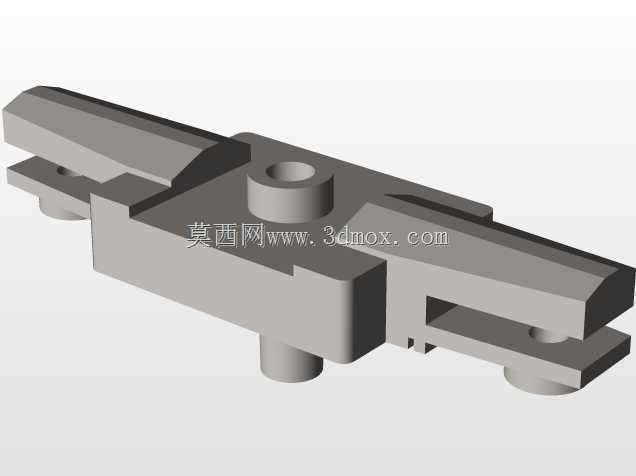

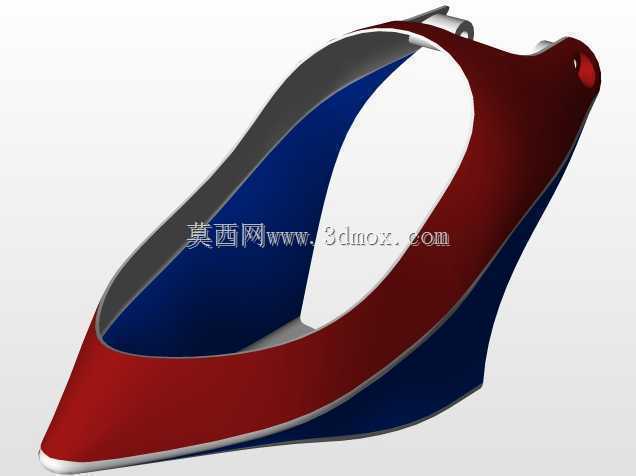

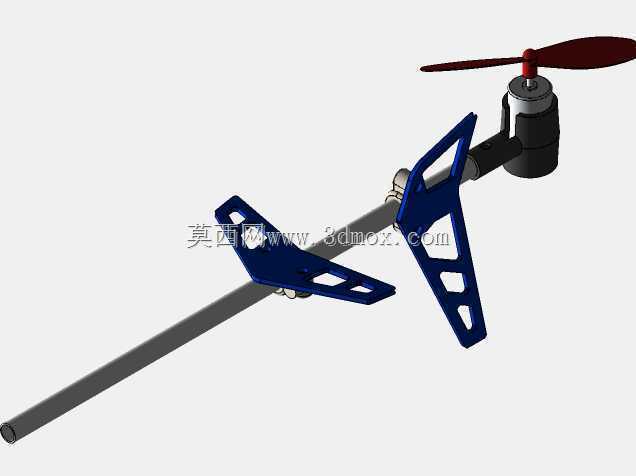

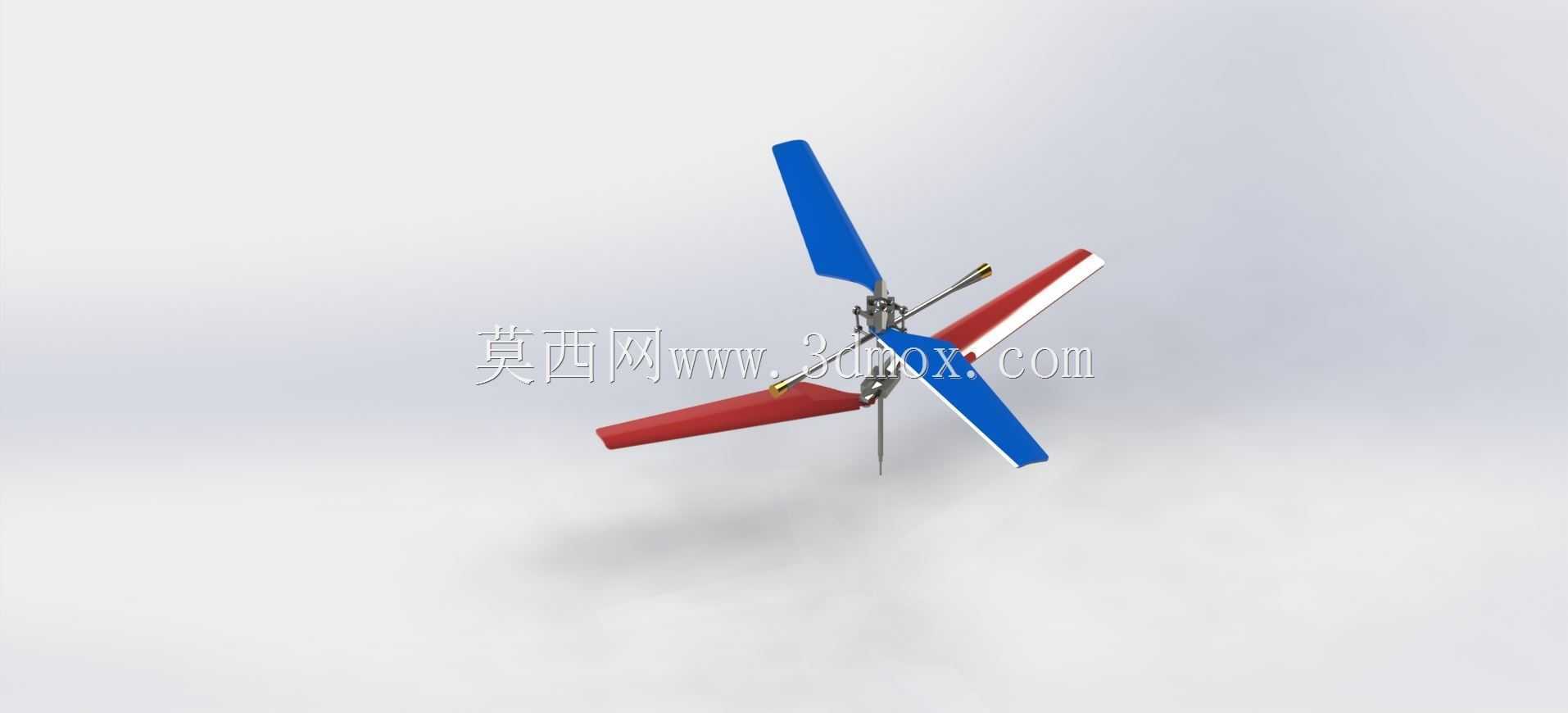

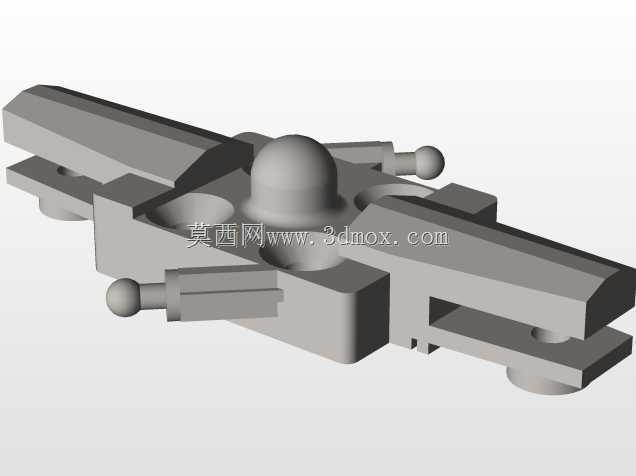

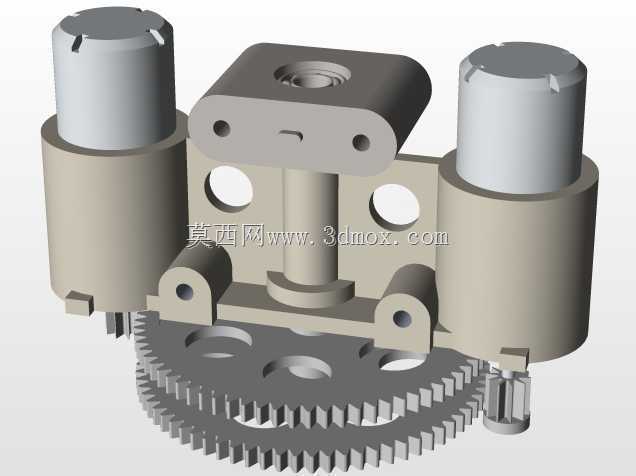

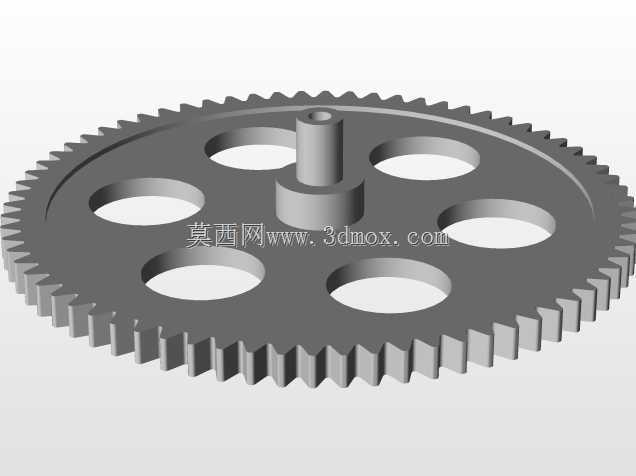

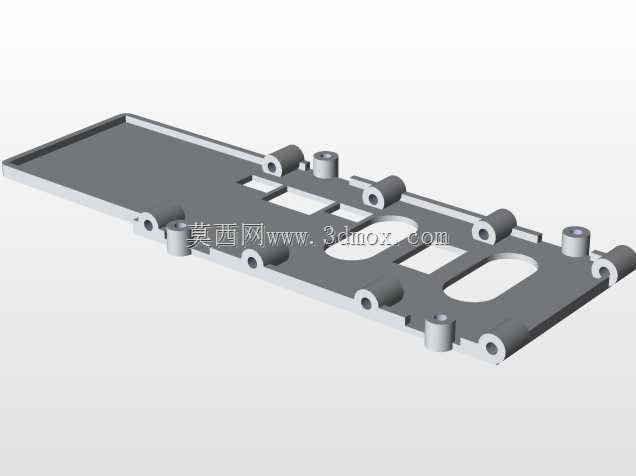

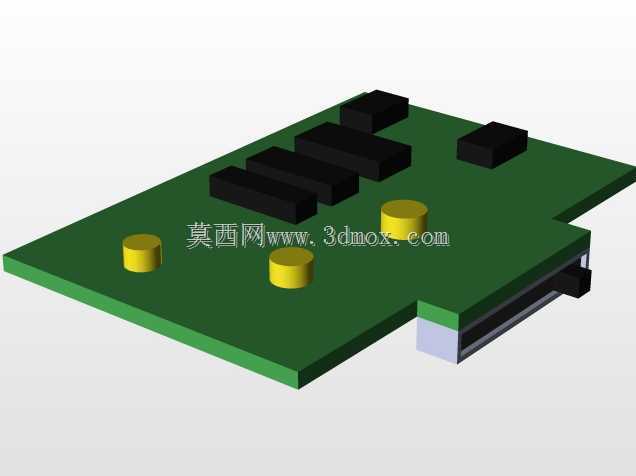

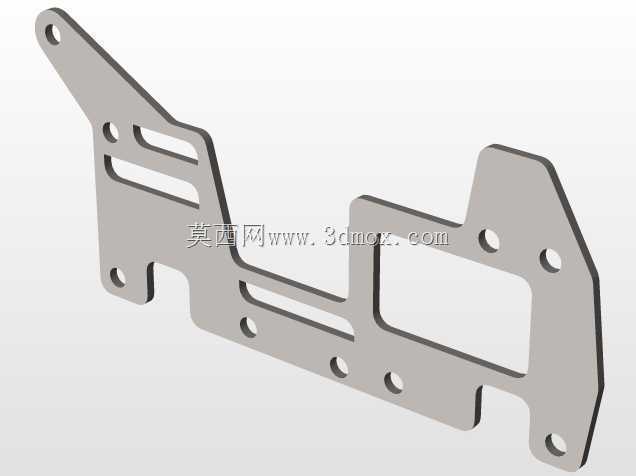

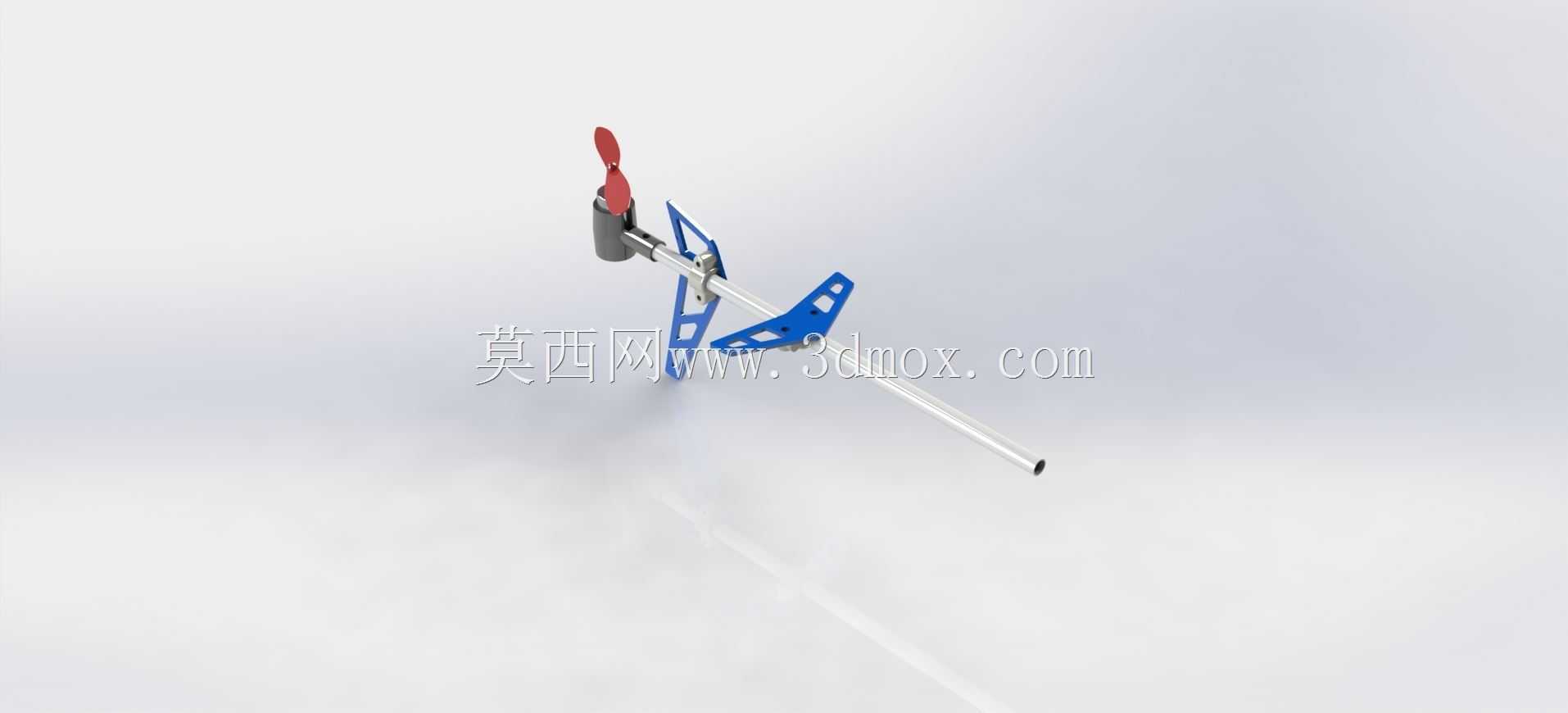

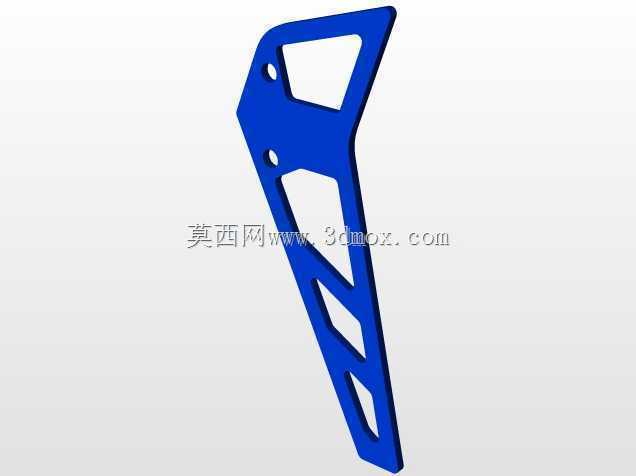

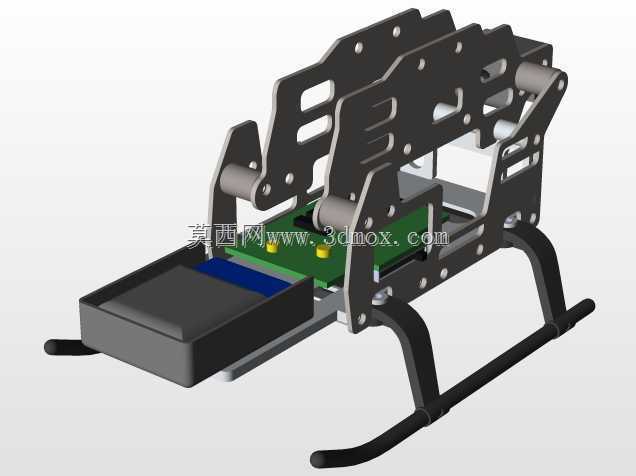

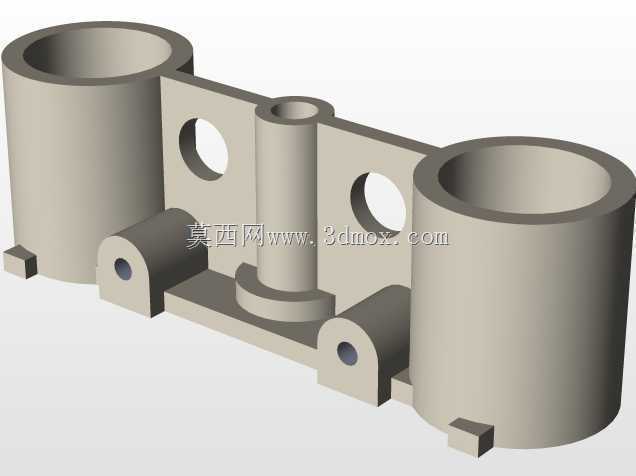

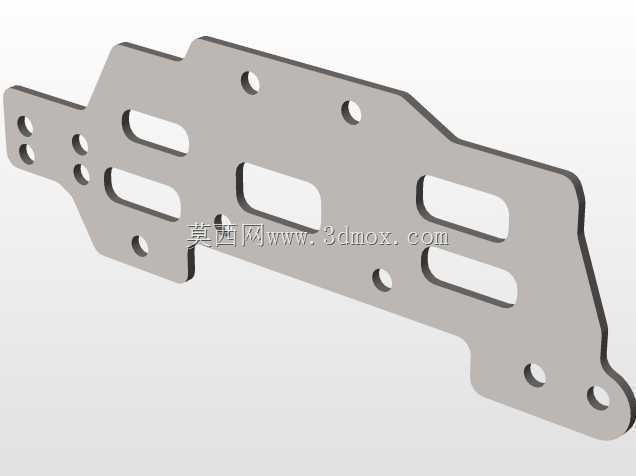

　　通过同轴双层齿轮组分别传递给上下旋翼轴，齿轮啮合间隙控制在0.1mm以内，既保证传动效率，也能在轻微摔机时通过间隙卸力，避免齿轮崩齿。外形尺寸上，整机旋翼展开直径控制在200mm左右，机身长度不含尾翼为150mm，整体安装边界适配室内小空间飞行需求，机身主体框架采用轻质ABS注塑结构，起落架为弹性钢丝弯折成型，在坠落接触地面时能通过自身形变吸收冲击能量，保护内部的传动部件与控制电路板。旋翼桨叶采用翼型截面设计，前缘做了加厚处理，既提升旋转时的结构刚度，也能在低转速下提供足够升力，桨叶与旋翼夹的连接采用柔性铰接结构，碰到障碍物时桨叶可向后弯折卸力，不会直接折断桨根。尾翼部分仅做航向稳定作用，不参与动力输出，

　　小型后置平衡翼随旋翼同步转动，用来提升飞行过程中的自旋稳定性，降低新手操控的难度。整套结构的装配逻辑采用模块化拆分，机身主体、旋翼组件、起落架、控制舱都可单独拆卸更换，日常维护时不需要拆解整机就能替换损坏部件，对于三维建模从业者来说，这套模型完整还原了共轴双旋翼航模的传动配合关系、铰接结构的运动间隙设置，可作为小型飞行器结构设计的参考案例，也能用于航模产品开发阶段的结构干涉校验，验证旋翼转动时的空间运动边界，避免装配后出现部件运动碰撞的问题。
