印度铁路WDM3D内燃调车机车

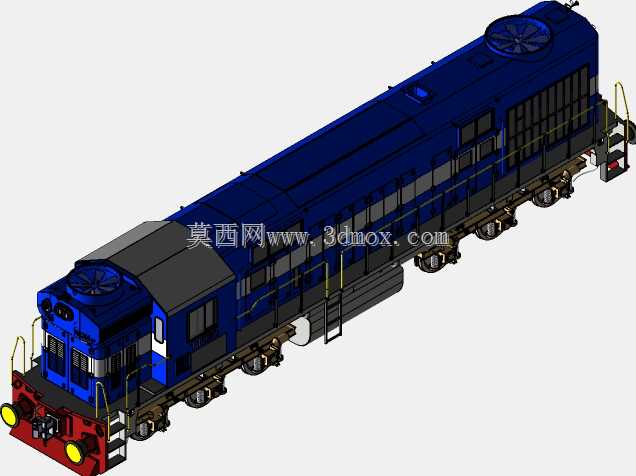

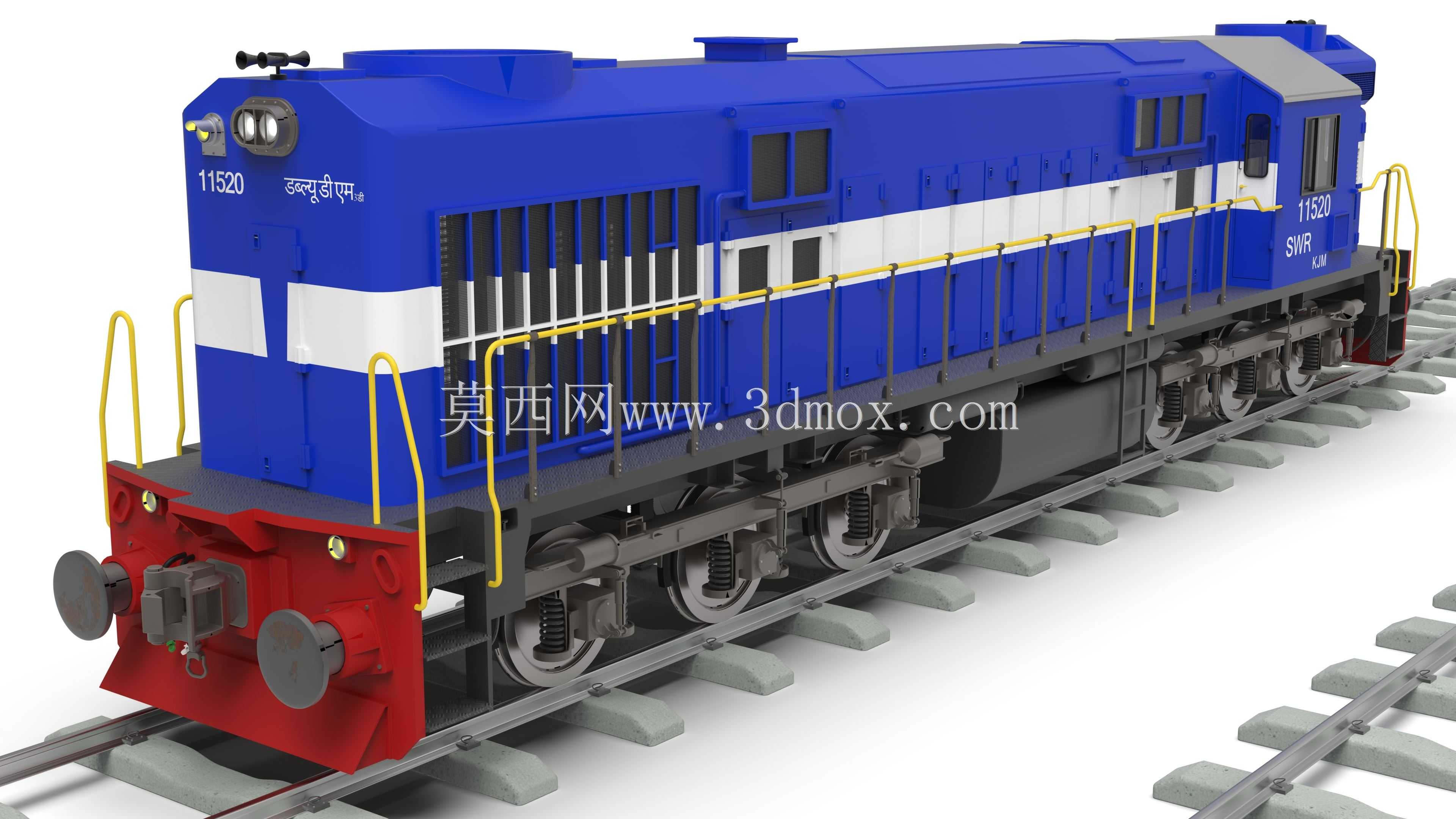

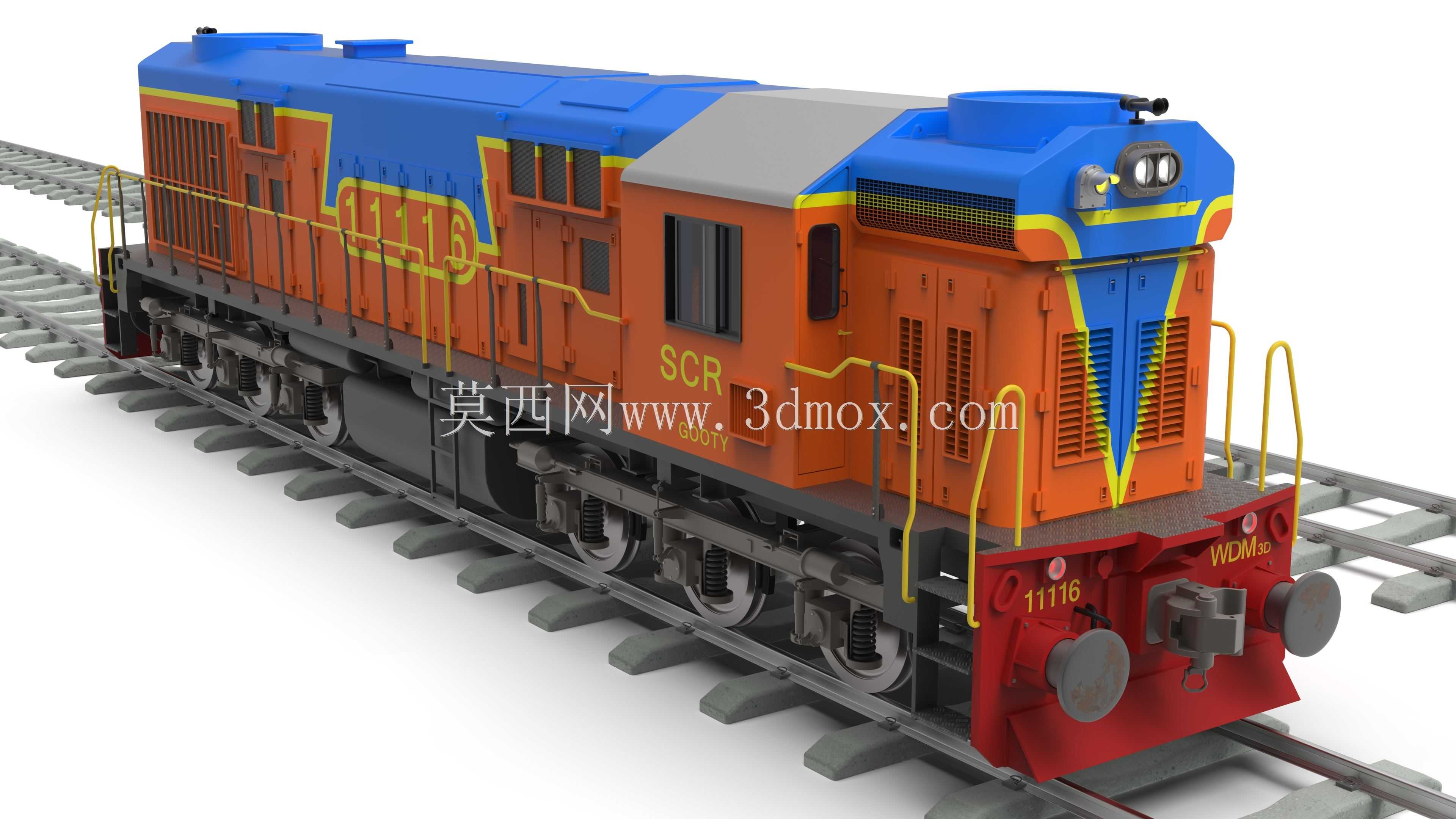

　　这款轨道牵引装备的三维结构围绕干线货运与站场调车两类工况展开，车体采用外走廊式内燃机车典型布局，司机室偏置在车体一端，留出长段动力舱空间容纳柴油机、发电机、冷却风扇与排气系统，运维人员可沿侧部走道环绕车体完成巡检，车体外围设置连续黄色安全扶手，走道边缘与登车梯位置均做防滑边界处理，适配机务段露天整备、沿线临时检修的作业场景。走行部采用两台三轴转向架承载整车重量，轮对严格匹配标准轨距轨道，一系悬挂布置在轴箱与构架之间，二系悬挂设置在构架与车体底架之间，既能够缓冲干线运行时的轨道接缝冲击，也可在调车低速连挂作业时保持车体姿态稳定；转向架端部布设基础制动单元，制动缸通过杠杆机构带动闸瓦贴合轮对踏面，满足长大编组牵引时的减速与驻车需求。

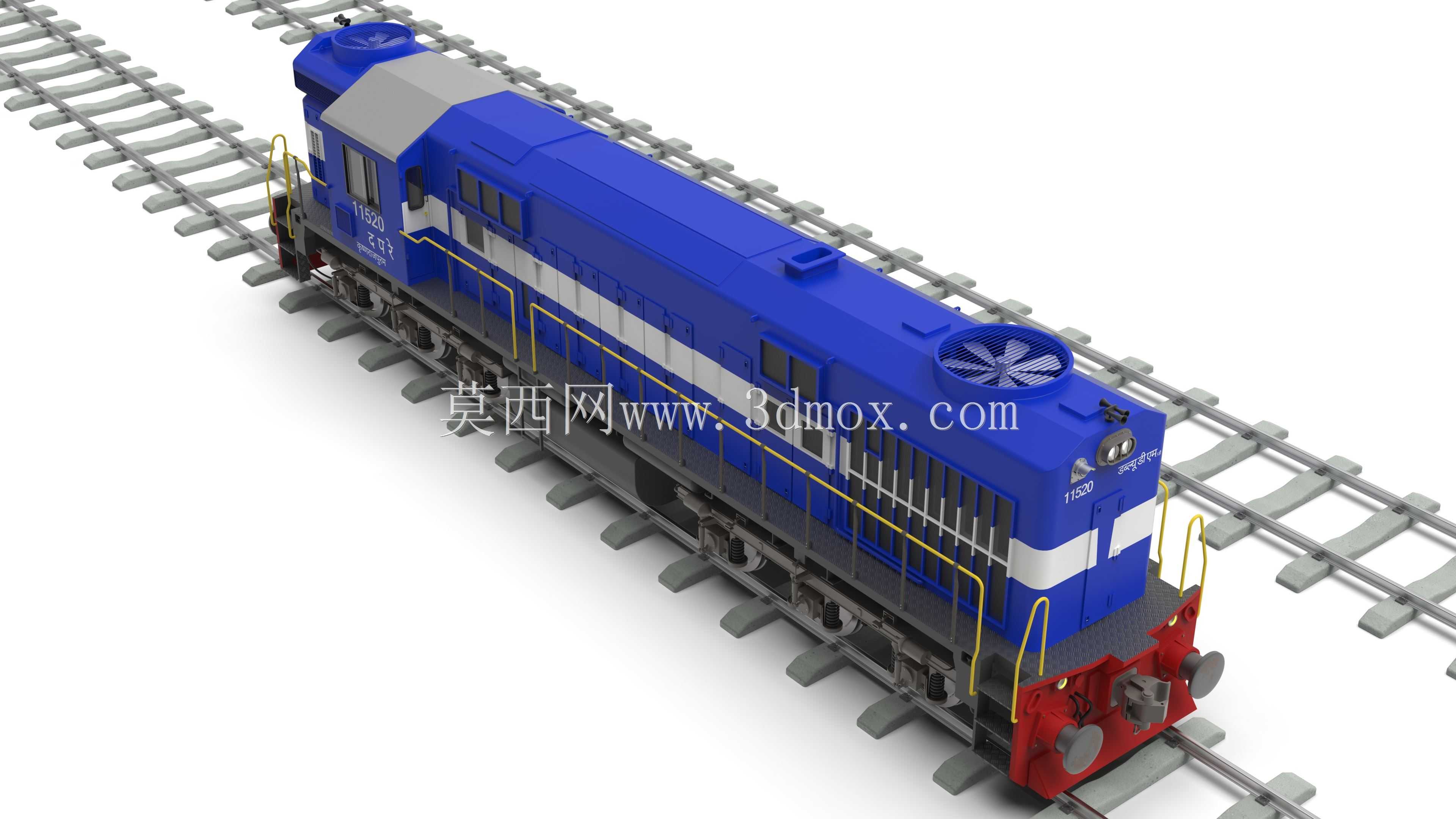

　　车体前端配备标准内燃机车自动车钩，两侧设置缓冲器，车钩安装面与轨道中心线的高度、横向偏移量均符合铁路连挂边界要求，可直接与同线路货运车厢、其他同型机车完成对接；前端下部加装排障器，能够清除轨道面小型障碍物，排障器离地高度兼顾通过道岔、平交道口的间隙要求。车体外形做了分区涂装与结构分块：动力舱侧壁开设大面积通风百叶窗，为内部散热系统提供进风通道，车顶设置凸起的冷却风扇罩与排气烟囱，司机室前窗配备雨刮与头灯组，端部红黄警示色区域标识出连挂作业的危险范围。建模过程中对管线边界做了工程化约束：燃油箱吊挂在底架中部两台转向架之间，不超出车体下部限界，空气管路、电缆沿底架横梁排布并预留检修余量，整车长宽高轮廓严格对应铁路机车车辆限界，

　　在曲线线路、隧道、站台旁运行时不会发生干涉。该型机车作为旧型调车机车的升级版本，重点优化了牵引控制逻辑与燃油利用效率，微处理器控制系统可根据司机手柄指令调节柴油机输出功率，匹配不同牵引吨位下的动力需求，既能够在干线区段牵引重载货运列车，也可在编组站完成车厢摘挂、转线作业，是区域铁路网中通用性较强的主力牵引装备。
