头戴式护耳音乐耳机结构设计方案

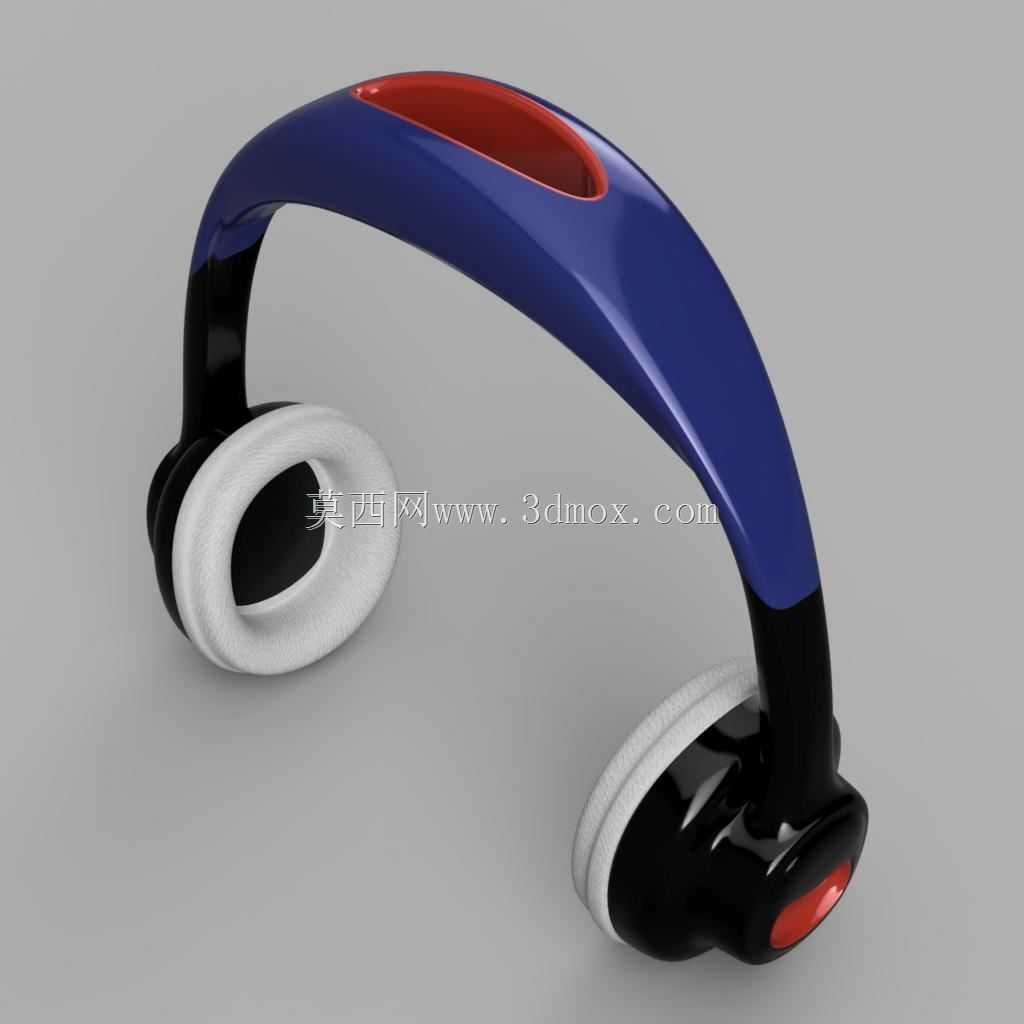

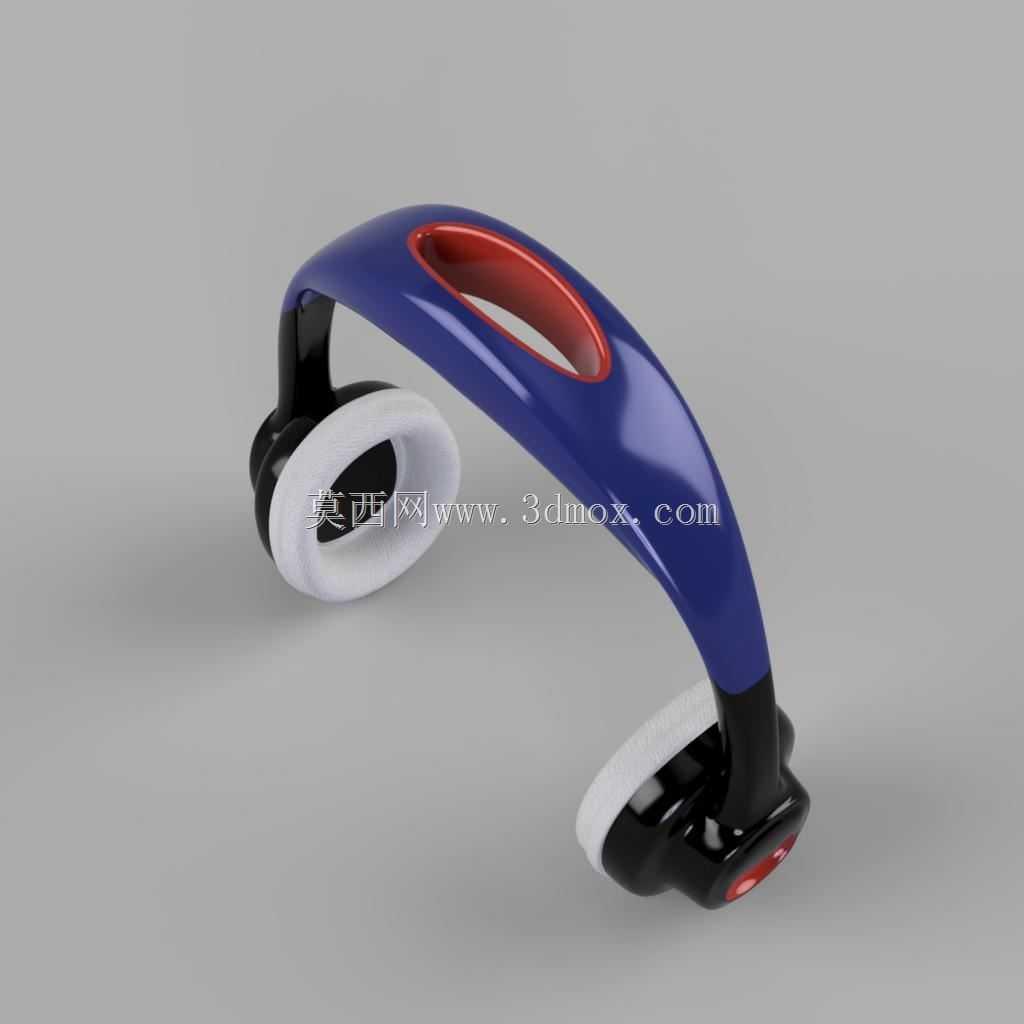

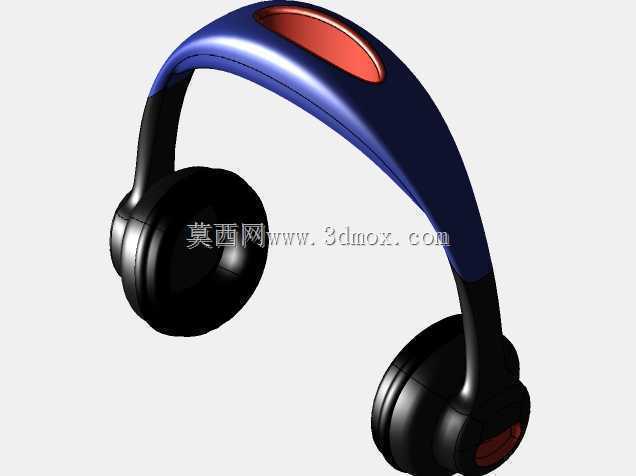

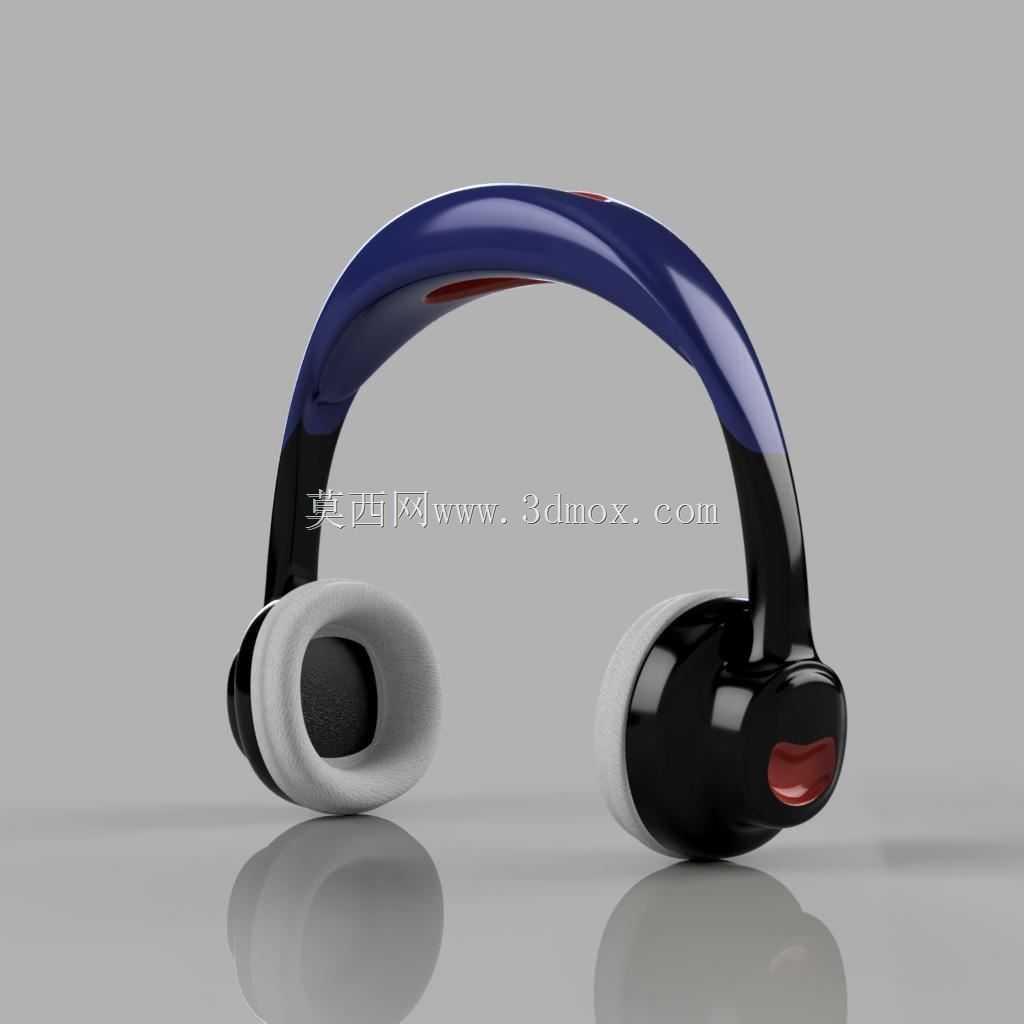

　　日常消费级头戴耳机的结构设计，首先要平衡佩戴舒适度与声学密闭性的矛盾，这款头戴耳机的头梁采用弧形渐变截面设计，从顶部连接位置向两侧耳罩方向逐步收窄壁厚，既保证头梁整体的抗弯折强度，又能在佩戴时通过自身弹性形变适配不同头围尺寸的用户，避免头梁对头顶产生过度压迫。耳罩部分采用偏心椭圆的腔体轮廓，内侧的软垫边缘做了15度的倾角处理，能够贴合人体耳廓周围的面部轮廓，在佩戴时形成稳定的声学密闭空间，减少外部环境噪音的传入，同时避免软垫直接挤压耳廓软骨造成长时间佩戴的不适感。

　　从功能实现角度看，耳罩外侧的腔体预留了发声单元的安装位，单元固定座采用环形凸台结构，能够卡装不同尺寸的动圈发声单元，腔体内部的走线槽从头梁连接转轴位置一直延伸到单元安装位，内部预留了2mm的走线空间，能够容纳音频信号线与降噪模块的排线，转轴位置采用阻尼可调的铰接结构，耳罩可以沿水平方向做30度的角度偏转，适配不同用户的耳部角度，同时转轴的阻尼力矩控制在0.2N·m，既能够保证耳罩调整角度后不会自行松脱，又不会让用户调整时需要施加过大的力度。

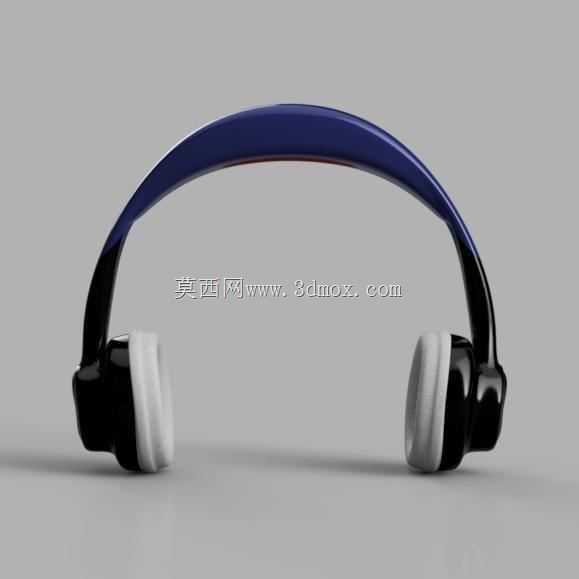

　　这款耳机的应用场景覆盖日常桌面办公、通勤出行、居家影音等多个场景，头梁内侧的软垫采用可拆卸式设计，通过卡扣结构与头梁基体连接，方便长期使用后更换清洁，耳罩外侧的装饰件采用卡扣加定位柱的装配方式，不需要额外打胶固定，能够提升装配效率，降低生产过程中的不良率。整体外形尺寸控制在头梁展开状态宽度185mm，耳罩外径90mm，收纳状态下可以通过转轴将耳罩向内旋转90度，缩小整体占用空间，方便放入背包或收纳包中携带。

　　设计过程中需要重点考虑头梁的疲劳寿命，在反复弯折10000次的测试工况下，头梁的塑性变形量不能超过2度，避免长期使用后头梁松弛无法夹紧头部，耳罩与头梁的连接位置做了圆角过渡处理，避免应力集中导致的连接部位断裂，外壳表面采用高光注塑工艺，外侧的装饰区域预留了丝印或镭雕品牌标识的平面位置，不需要额外做表面处理就能完成标识加工。耳垫采用慢回弹记忆棉材质，外层包裹亲肤皮质材料，接触面部的压力分布控制在5kPa以内，长时间佩戴不会留下明显压痕，同时皮质材料能够阻隔汗液渗入腔体内部，保护内部的电子元件不受潮损坏。
