外啮合齿轮式液压泵结构拆解三维设计

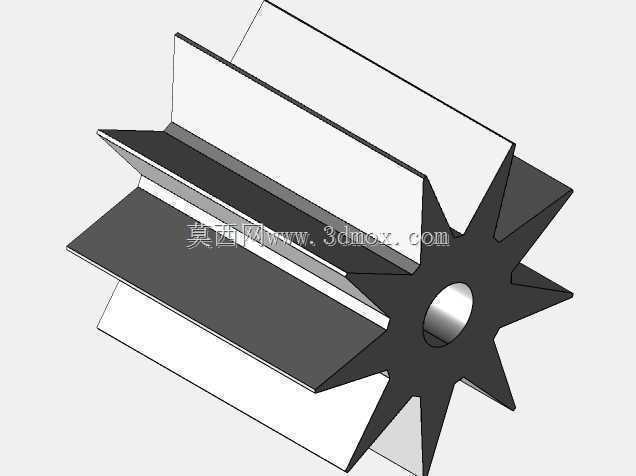

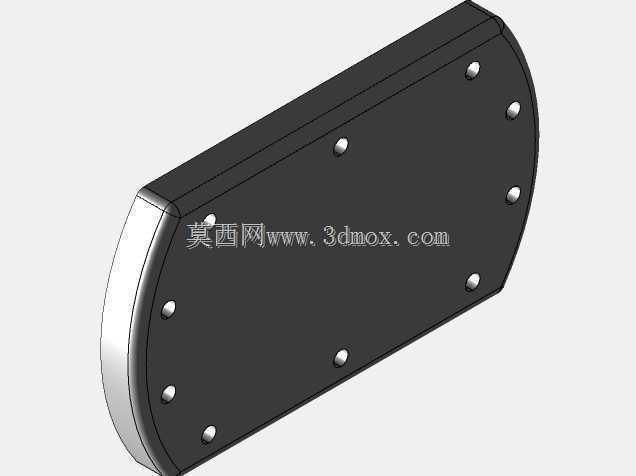

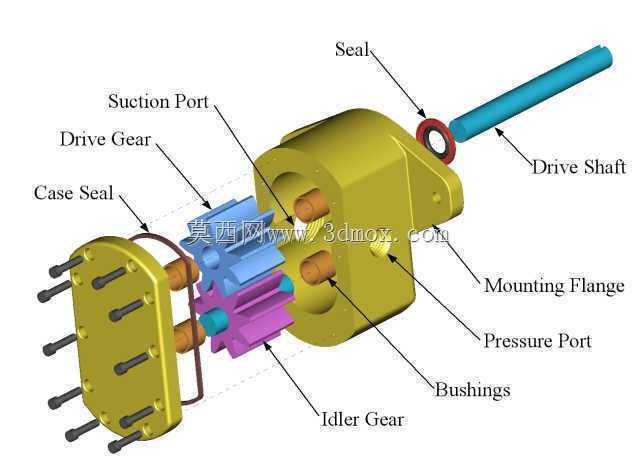

　　这类外啮合齿轮液压泵多应用在机床液压站、工程机械辅助油路、小型液压机具的动力回路中，作为液压系统的动力源，依靠密闭容腔的容积变化完成吸油与压油动作，为后续执行元件提供稳定压力的液压油输出。从结构拆解来看，泵体核心由一对参数完全一致的主动齿轮、从动齿轮组成，主动齿轮通过驱动轴外接动力输入，驱动轴与泵壳接触位置设置轴封与密封件，避免高压油从轴伸位置泄漏，泵壳结合面布置壳体密封件，保证泵体整体容腔的密闭性。泵壳两侧分别开设吸油口与压油口，吸油口口径通常大于压油口，用来降低吸油阻力、避免空穴现象，压油口侧输出高压油，直接连通系统压力油路。齿轮轴两端设置衬套作为支撑，既可以承受齿轮啮合产生的径向力，也能减少轴转动过程中的磨损，

　　衬套磨损后可单独更换，降低后期维护成本。泵体外侧设置安装法兰，法兰上的安装孔位按照通用安装标准排布，安装时需要保证驱动轴与外接动力轴的同轴度误差控制在允许范围内，避免轴承受额外偏载导致密封件过早失效。建模过程中需要重点关注齿轮啮合的侧隙参数，侧隙过大会导致容积效率下降、内泄漏增加，侧隙过小则会出现齿轮卡滞、运转磨损加剧的问题；同时要注意吸压油口的通流面积匹配，保证油液在泵内的流速处于合理区间，避免吸油不足引发的系统噪声与振动。壳体密封槽的尺寸需要匹配所选密封件的压缩量，既要保证密封面的压紧力足够防止泄漏，也要避免压缩量过大导致密封件过早老化失效。这类齿轮泵结构简单、抗污染能力强，相比柱塞泵对油液清洁度的要求更低，在中低压液压回路中应用十分广泛，建模时需要预留出外接管路的安装空间，避免安装时管路接头与泵体法兰、周边结构产生干涉，驱动轴的轴伸长度、键槽尺寸也需要匹配通用联轴器的安装尺寸，保证动力输入环节的装配兼容性。
