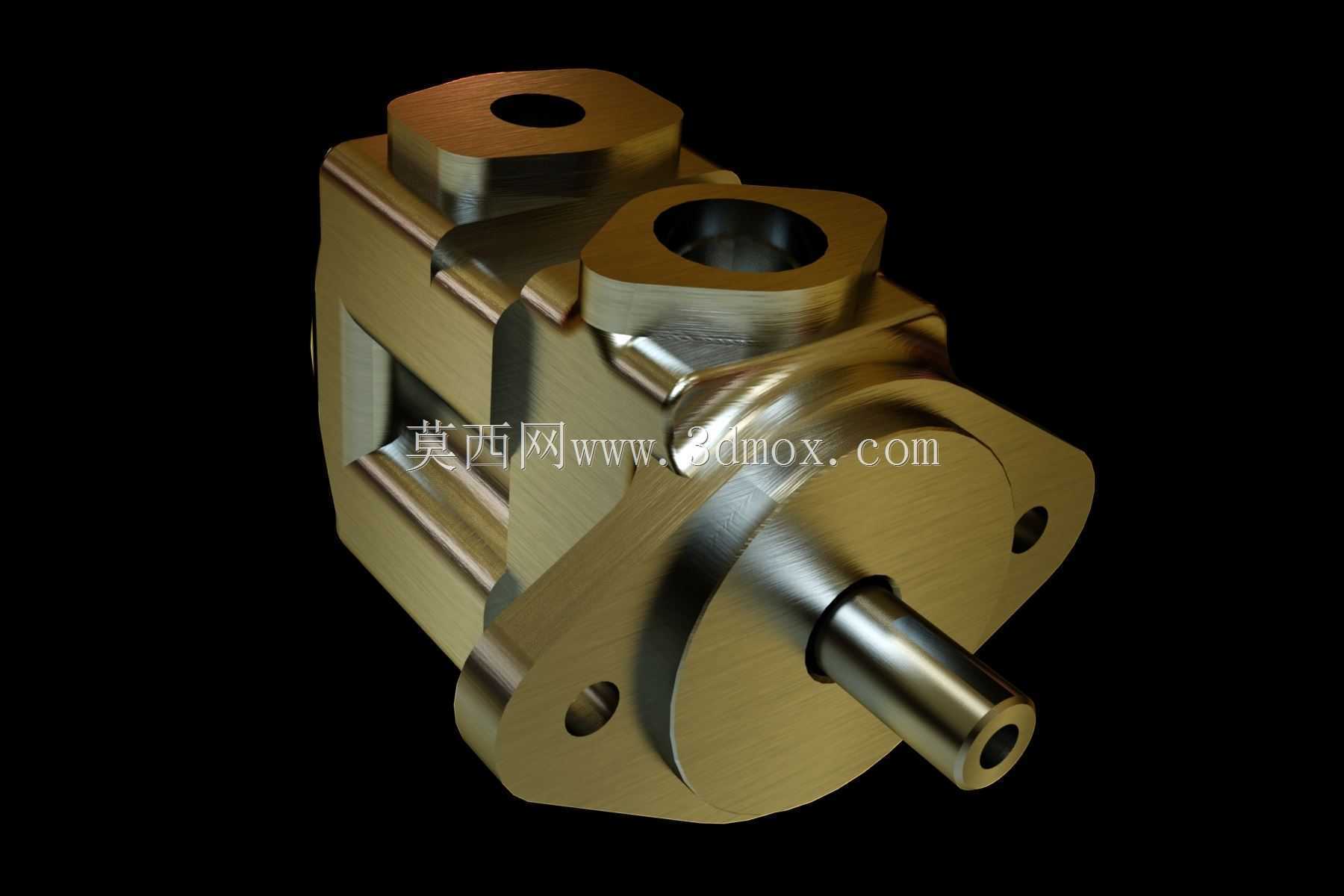

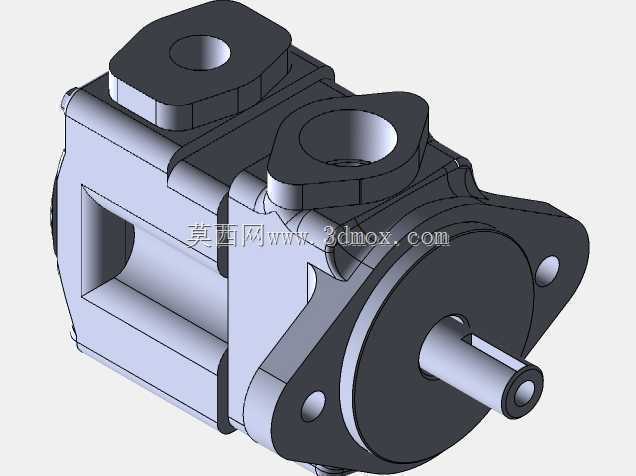

VC10-4型高压叶片泵三维结构设计

　　这款叶片泵的结构设计完全围绕中高压液压系统的工况需求展开，在做三维建模时，首先要考虑的是安装法兰的定位基准，前端带安装孔的圆形法兰直接对应液压站、机床液压系统、工程机械液压回路的通用安装接口，伸出的轴端采用标准平键连接尺寸，能直接匹配Y系列电机或者联轴器的安装公差，不需要额外做转接件，这也是选型时最容易被忽略的安装边界问题——很多新手建模时只做泵体本身，不考虑外接件的干涉范围，实际装配时就会出现轴伸长度不够、法兰螺栓孔和安装座错位的问题。从功能特性来看，这款叶片泵属于定量式容积泵，泵体上的两个通油口分别对应进油和出油，油口的法兰面尺寸、螺纹深度都严格遵循液压阀块的通用连接标准，进油口通径设计偏大，是为了降低吸油阻力，

　　避免高转速工况下出现吸空、气蚀的问题，这一点在三维结构里能清晰看到内部流道的过渡圆角，没有直角突变，能有效减少油液流动的压力损失。在设计思路上，泵体采用分段式壳体结构，前后端盖和中间泵体的定位靠精密止口配合，建模时特意保留了止口的配合公差带，能保证内部定子、转子、叶片组件的同轴度，避免出现叶片偏磨、容积效率下降的问题。转子上的叶片槽做了倾斜角度设计，不是垂直于转子端面，这个角度是经过受力计算确定的，能减少叶片在槽内往复运动时的卡滞力，同时降低叶片和定子内曲面的接触应力，延长泵的连续运行寿命。实际应用场景里，这类叶片泵常用在金属切削机床的夹紧、进给液压回路，注塑机的锁模、射台移动回路，还有小型工程机械的转向、工作装置驱动回路，

　　相比齿轮泵，它的输出压力脉动更小，运行噪音更低，适合对液压系统稳定性要求较高的工况。建模过程中还特意还原了泵体外部的加强筋结构，这些筋条不是装饰结构，是为了承受高压油作用在泵体内部的胀型力，避免泵体在额定压力下出现变形导致端面泄漏，同时安装脚的位置也做了应力分散的圆角过渡，能承受管路连接时的额外载荷，不会因为管路震动出现安装脚断裂的问题。整个模型的外形尺寸完全按照实物1:1还原，各个外接接口的位置、安装孔的中心距、轴伸的直径和长度都和实物一致，不管是做液压站的布局装配仿真，还是做泵本身的结构拆解教学，都能直接使用，不需要额外调整尺寸参数。内部的叶片和转子槽的配合间隙、定子和转子的偏心距都做了准确还原，能直观展示叶片泵的工作原理：

　　转子转动时，叶片在离心力和底部压力油的作用下贴紧定子内表面，相邻两个叶片、转子、定子、端盖之间形成的密闭容积不断变化，完成吸油和压油的过程，这部分结构的还原对于理解容积式泵的工作逻辑非常有帮助，也能为后续做流体仿真、结构应力分析提供准确的几何基础。
