PV2R12油研双联叶片液压泵结构

　　在液压系统的动力源选型环节，双联叶片泵一直是多回路液压系统里兼顾成本与能效的常见选择，这款PV2R12结构的双联叶片泵，采用两台单级叶片泵串联共轴的集成设计，将两套泵芯整合在同一个铸铁壳体内，共用一根输入传动轴，仅设置一个公共吸油口，同时引出两个独立的压力输出口，能够为两套压力、流量需求存在差异的液压回路分别供给压力油，在中小型注塑机、组合机床、液压站、工程机械的辅助动作回路中应用十分广泛。从实际使用场景来看，这类双联泵常用来匹配快慢速动作的工况需求：大流量低压泵负责快进、快退等空载大流量动作，小流量高压泵负责工进、保压等高压小流量动作，相比单一大排量泵加溢流阀的节流方案，能够有效减少非必要的溢流发热，降低系统的空载功率损耗，

　　同时相比两台独立泵的布置方案，大幅缩减了安装占用空间，减少了泵组之间的联轴器、安装支架等连接部件，也降低了多泵组对中安装的调试难度。从结构设计逻辑来看，这款泵的壳体采用高牌号铸铁一体铸造成型，进油口设置在壳体上部的大口径法兰位置，通径匹配大流量吸油的流速要求，避免吸油阻力过大造成气蚀；两个出油口分别布置在壳体侧面的不同方位，法兰面均设置了密封槽与定位销孔，方便管路安装时的密封与定位，避免外接管路的附加应力直接作用在泵芯结构上。输入轴采用合金结构钢调质处理，轴伸端的密封采用双唇口骨架油封，既能够防止泵内液压油外泄，也能阻挡外界的灰尘、切削液等杂质进入泵腔破坏配合面。安装法兰采用标准的菱形安装止口设计，止口尺寸、轴伸直径、

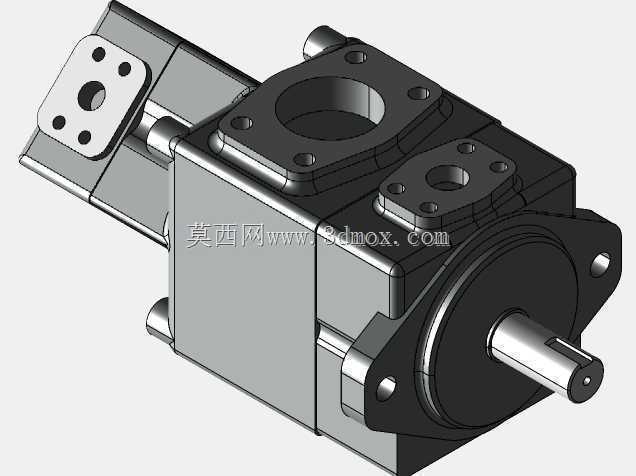

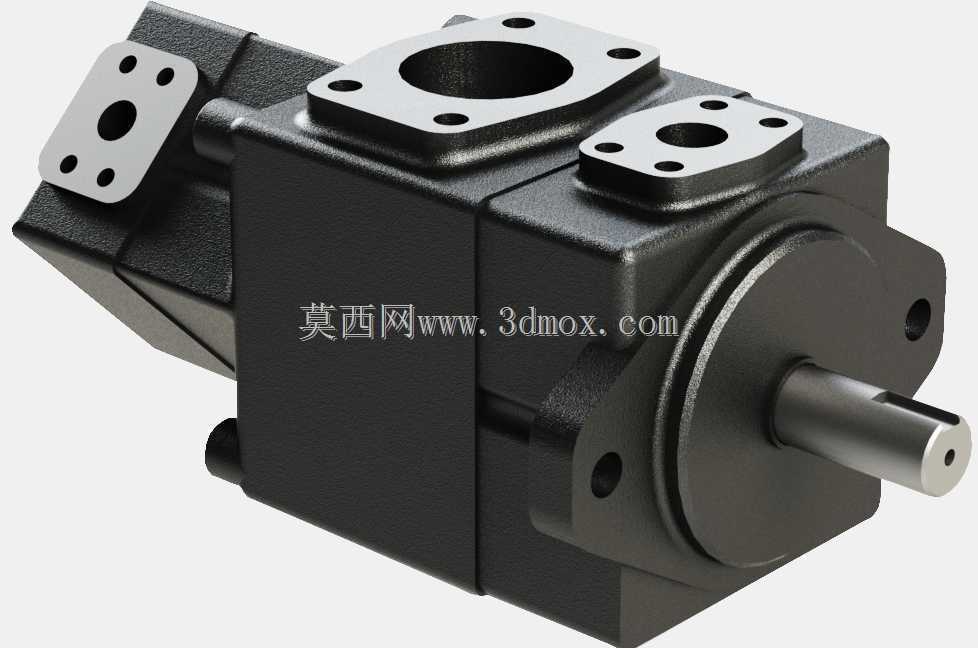

　　键槽规格都匹配通用的液压泵安装尺寸规范，能够直接替换同规格的其他品牌同系列双联泵，不需要额外修改安装支架或者联轴器的尺寸。从建模的细节处理来看，模型还原了泵体外部的所有安装凸台、油口法兰、固定螺栓孔的位置与尺寸，也体现了泵芯外装的端盖结构、定位销的布置位置，能够直接用于液压站的三维布局设计，做管路干涉检查、安装空间校核的时候，可以直接调取模型匹配安装边界，不需要再手动测绘外部尺寸。需要注意的是，这类双联泵的两个出油口的额定流量、额定压力存在固定的配比关系，选型时需要结合两个回路的实际动作流量、压力需求匹配对应的排量规格，同时安装时要保证驱动轴与泵轴的同轴度误差在允许范围内，吸油口的管路通径不能小于泵本身的吸油口径，避免吸油不畅带来的噪音、寿命缩短问题。
