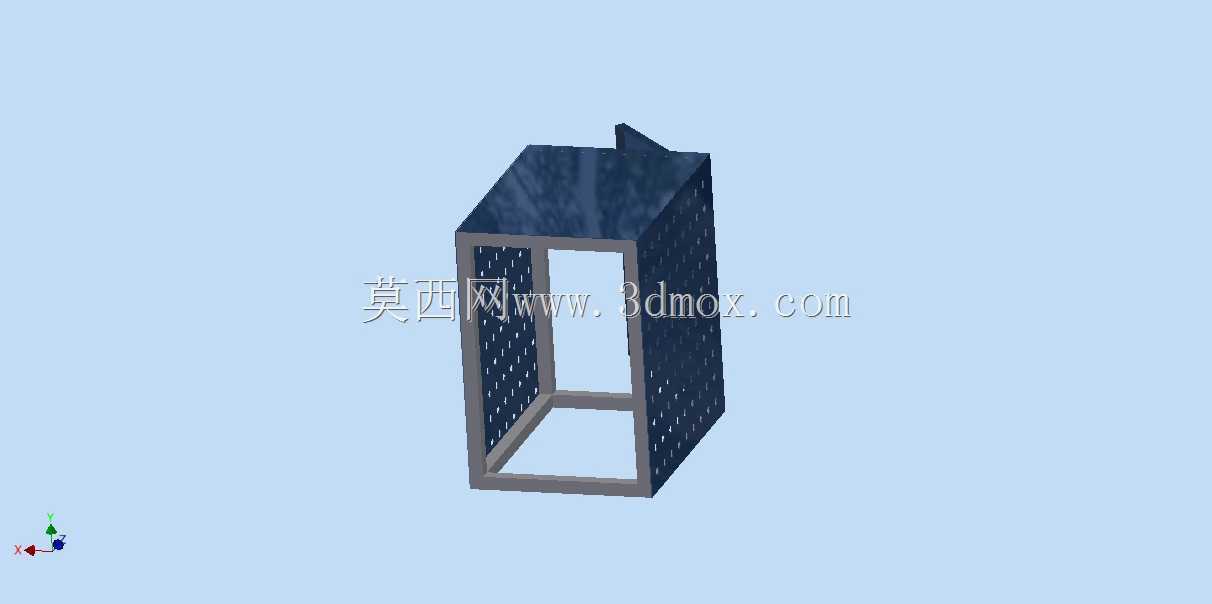

穿孔镀锌板框架式单开门防护柜体

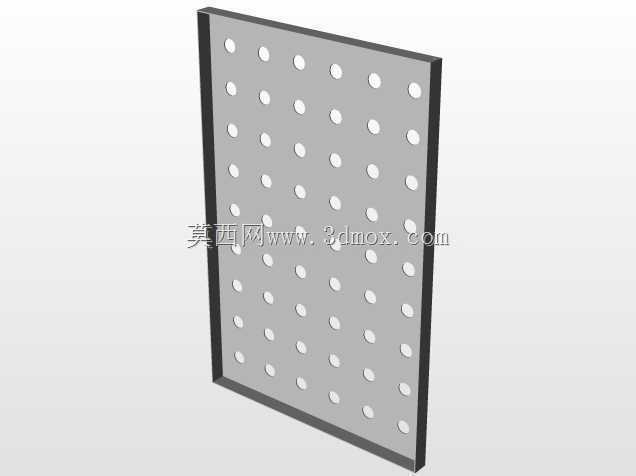

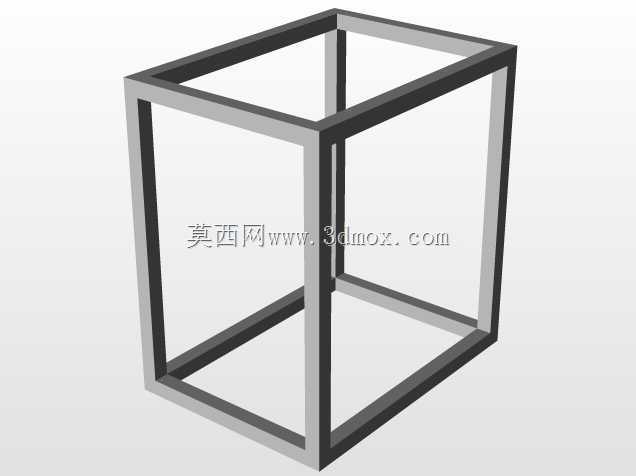

　　这款穿孔镀锌板框架结构，在车间小型设备防护、工位器具收纳、弱电模块外置防护场景中有着很高的适配性，日常做现场改造时经常会用到这类结构做设备外罩。整体采用40x402mm规格的中空镀锌板做主体框架，板件预留2mm直径的穿孔阵列，单开门的结构设计完全贴合现场日常运维的操作需求，不需要完全拆卸外罩就能完成内部器件的调试、检修与更换。设计阶段优先考虑了钣金加工的工艺落地性，框架折边处预留了标准的咬合余量，穿孔阵列采用等距排布，既保证了板件的整体结构强度，避免大尺寸薄板出现焊接变形，又能实现均匀通风散热的效果，当内部搭载发热类电气元件或者小型动力部件时，穿孔结构可以形成自然对流风道，不需要额外加装辅助通风组件就能满足常规散热要求。

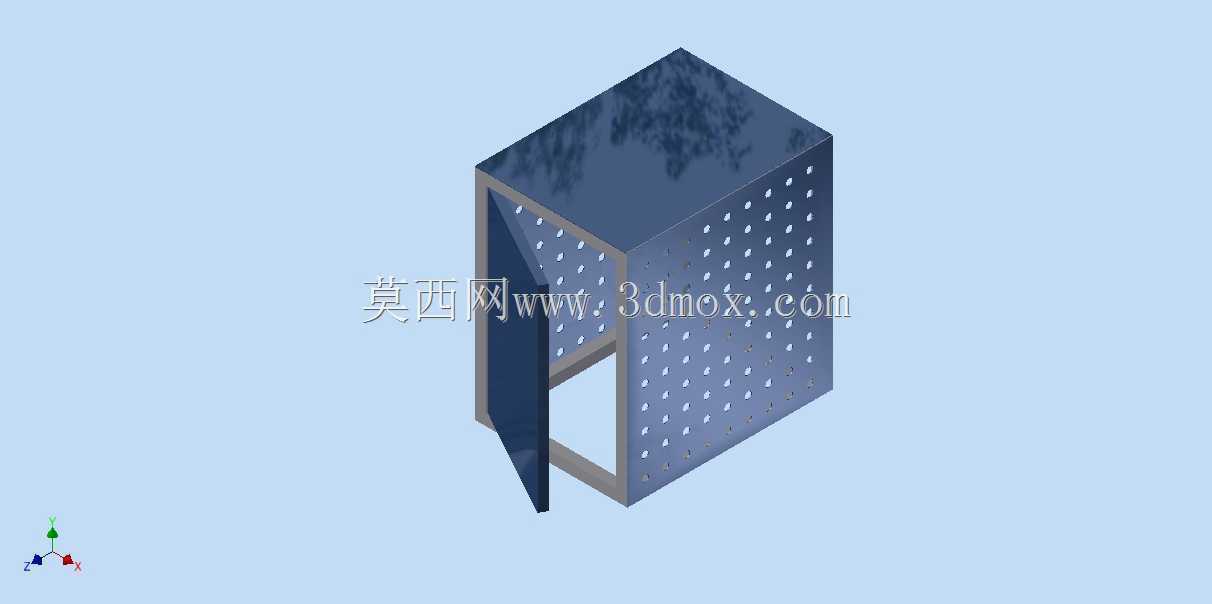

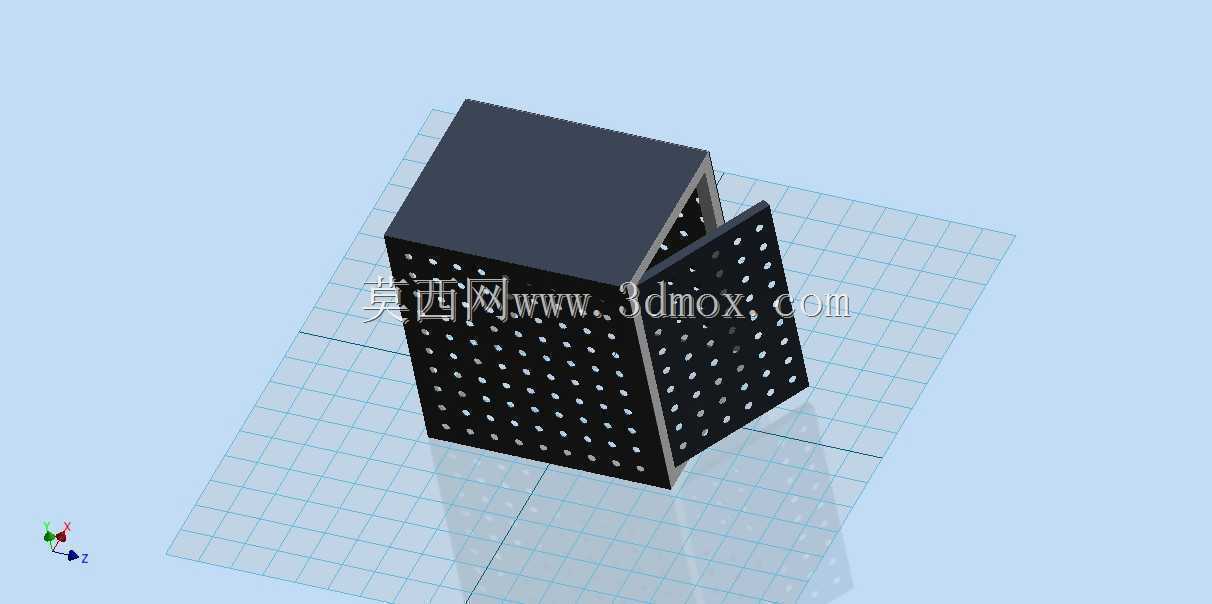

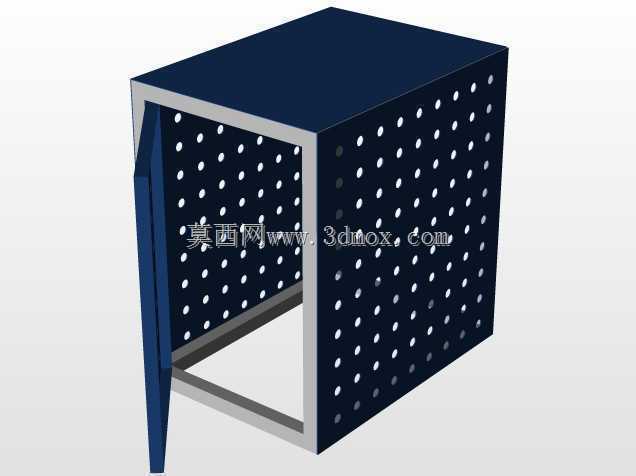

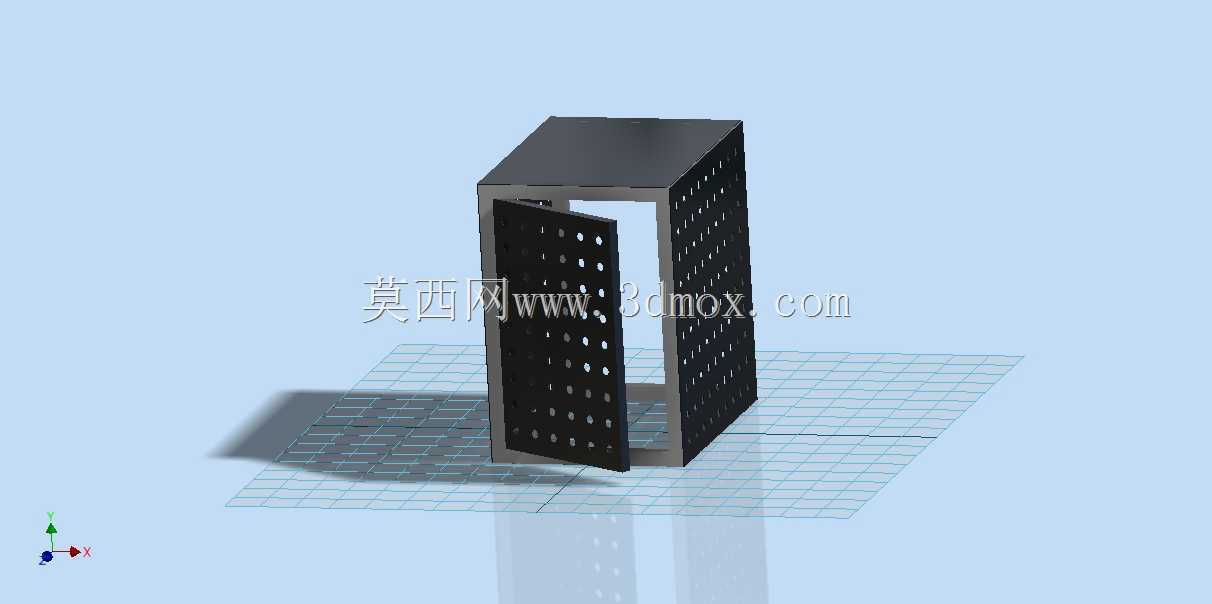

　　单开门与框架的连接采用侧边内嵌式的铰接位预留，安装时可以直接选配常规的暗装合页，不需要额外在板件上做凸台结构，门体关闭后与框架外表面保持齐平，不会突出安装边界，在多台设备并排布置的场景下，不会因为外凸部件产生干涉，也能避免现场人员走动时被突出构件剐蹭。框架的整体安装边界做了齐平化处理，底部预留了与安装基座连接的固定孔位，可以直接通过膨胀螺栓或者压片固定在地面、工作台面或者设备主机的侧装位上，不需要额外做转接支架。镀锌板本身的防锈属性，让这款结构可以直接用在普通机加工车间、仓储区域这类没有强腐蚀介质的场景，不需要额外做表面喷涂处理就能满足长期使用的防锈要求，穿孔的排布密度经过受力校核，在板件厚度固定的前提下，

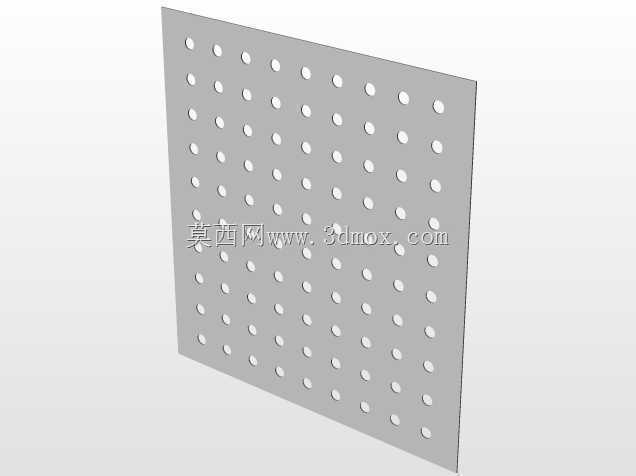

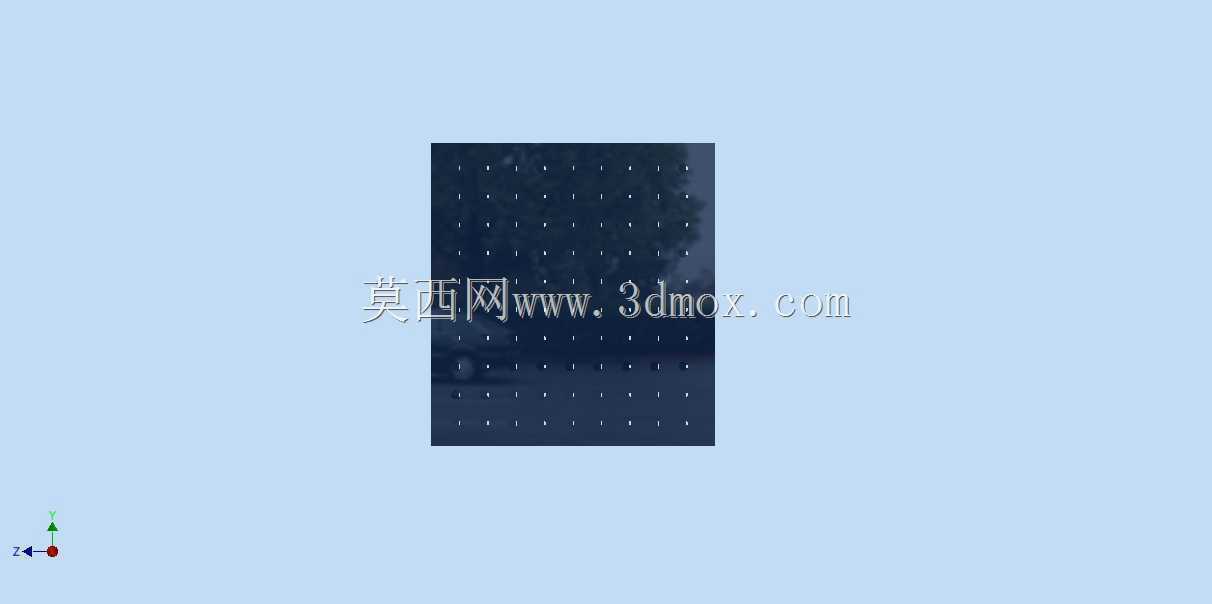

　　既不会因为开孔过多导致框架抗形变能力下降，也不会因为开孔过密增加不必要的激光加工工时，平衡了结构性能与加工成本。门体上的穿孔与框架侧板的穿孔保持同阵列对齐，关门后整体外观一致性好，同时可以透过穿孔直接观察内部器件的运行状态，不需要频繁开门检查，日常巡检时可以快速判断内部是否有积尘、线路脱落这类直观问题。框架的边角处全部做了折边钝化工序处理，没有裸露的锋利切口，现场安装和后期运维时不会划伤操作人员，符合车间安全防护的基本要求。
