龙门式数控雕刻加工设备结构设计

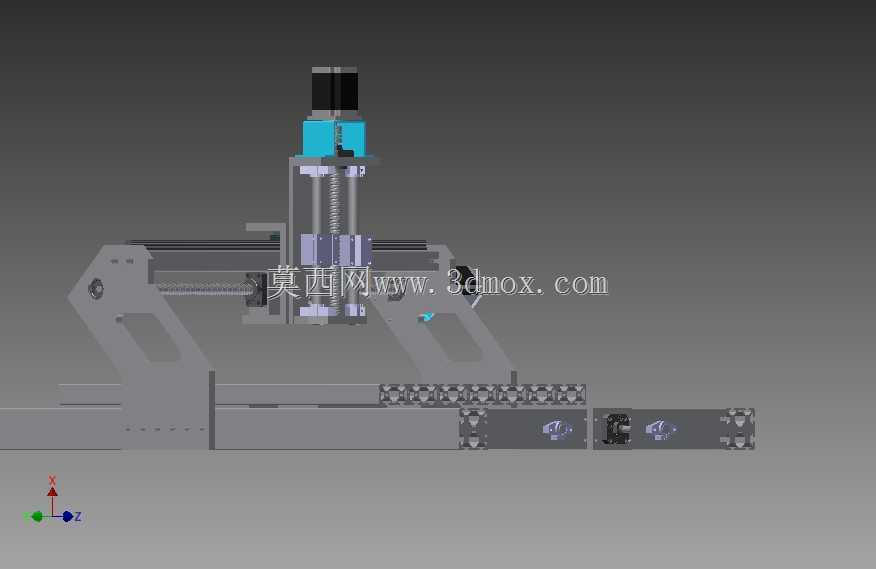

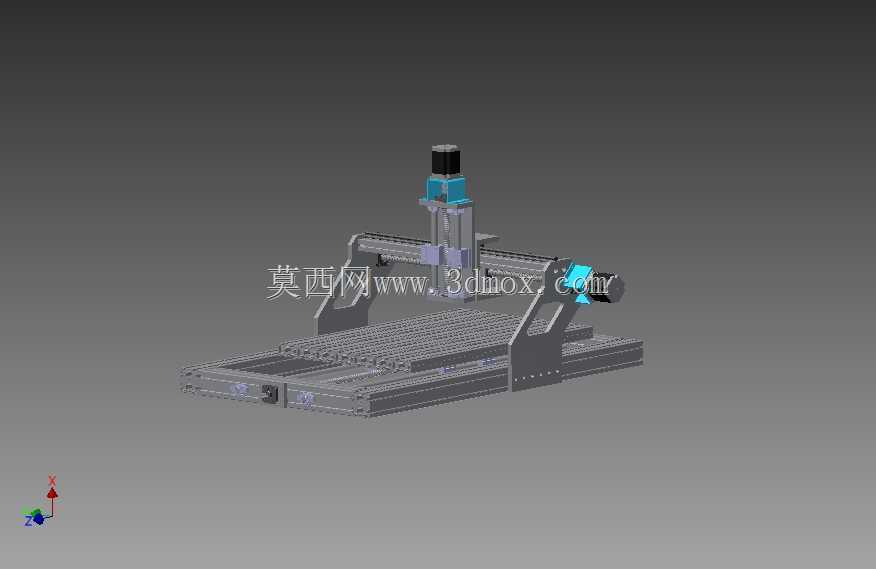

　　这款龙门式数控加工设备的结构设计，主要面向小型加工场景的定制化加工需求，可覆盖木工板材雕刻、软金属铣削、塑料件切型等多类加工工况，适配个人DIY加工、小型工坊打样、教学实训演示等实际使用场景。整体采用铝型材搭建主体机架，型材的槽道结构可灵活调整各部件安装位置，无需额外焊接工序，装配调试阶段可根据加工行程需求灵活调整机架跨度与纵深，降低了非标准化定制的改造成本。三轴传动结构均采用直线导轨作为运动导向部件，搭配丝杠传动副实现精准进给，X轴跨设在龙门两侧的导轨上，带动Z轴加工头组件实现横向移动，Y轴集成在工作台下方，带动装夹平台实现纵向进给，Z轴搭载主轴安装座，可实现加工头的垂直方向进给，

　　三个运动轴的驱动端均预留了伺服电机或步进电机的安装位，可根据加工精度、负载需求匹配对应规格的驱动元件。工作台面采用带T型槽的平台结构，可通过压板、夹具快速固定不同尺寸的待加工工件，台面的安装边界与Y轴行程做了匹配设计，避免超程运动造成的传动部件碰撞。设计阶段充分考虑了日常维护的便捷性，所有传动部件的润滑点、紧固件的操作位置均预留了足够的操作空间，导轨、丝杠的防护结构采用可拆卸式设计，日常清理切屑、加注润滑脂时无需大范围拆解机架。龙门立柱与底座的连接位置设置了加强筋结构，可抵消高速进给时产生的振动，提升加工过程中的结构稳定性，减少加工表面的振纹。Z轴滑台的配重通过结构对称设计实现平衡，降低垂直方向驱动的负载，提升Z轴进给的响应速度。

　　走线槽沿型材槽道内嵌布置，所有动力线、信号线均沿机架结构规整排布，避免运动过程中线缆拖拽、磨损造成的故障。整机的安装地脚预留了水平调节螺栓的安装位置，可根据放置地面的平整度快速调平设备，保证工作台面的水平度满足加工精度要求。
