龙门式数控板材雕刻铣削加工设备

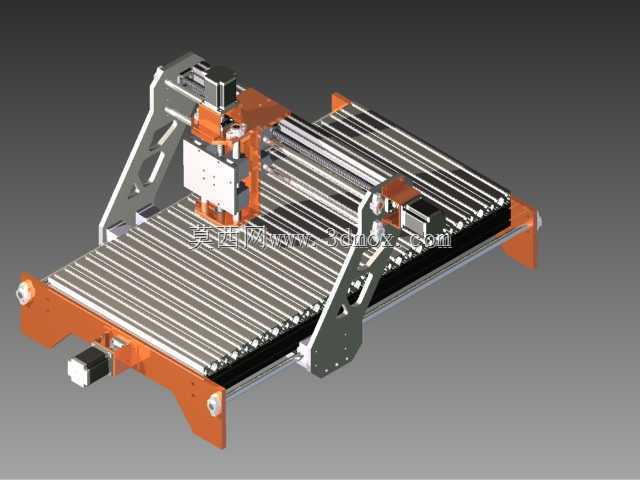

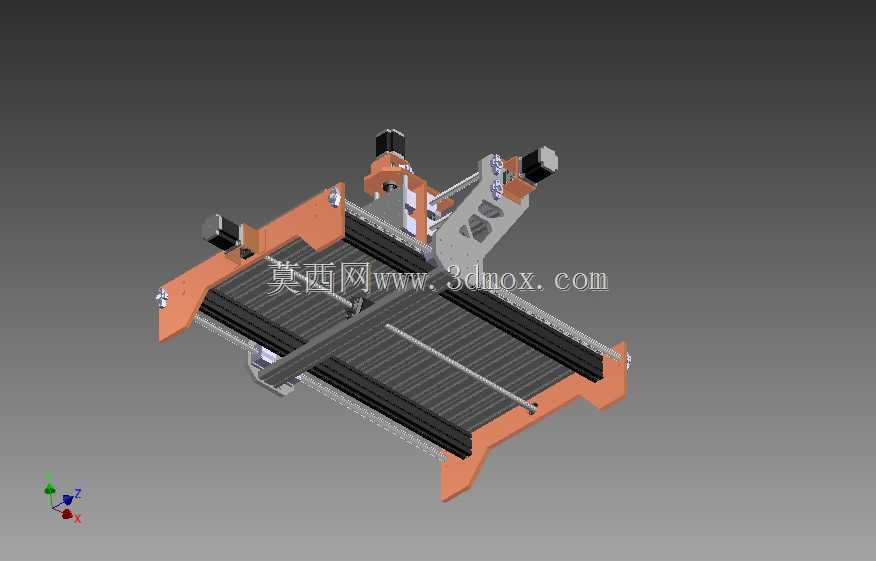

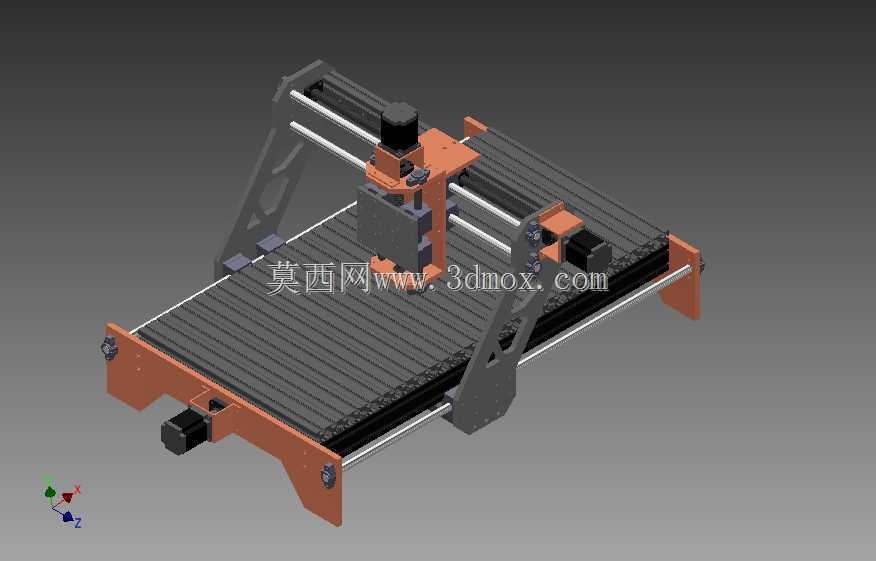

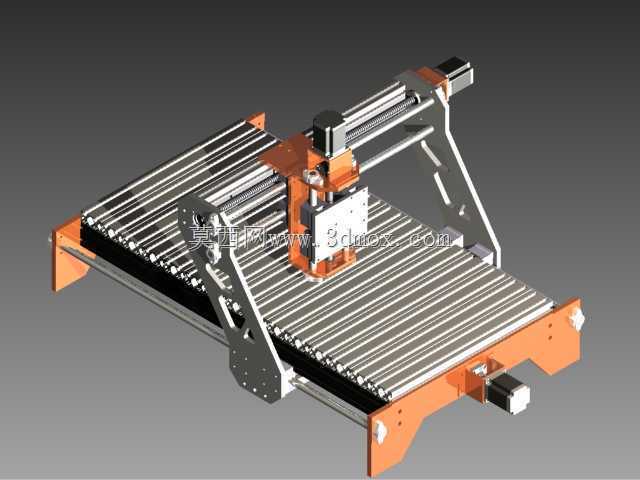

　　这款龙门式数控加工设备主要面向非金属板材、轻合金板材的平面雕刻、铣削、开槽、钻孔加工场景，常见于广告标识制作、家具雕花、工艺礼品加工、小型五金零件批量铣削等生产环节，可替代人工完成复杂轨迹的连续切削作业，加工一致性远高于手动操作设备。从结构设计来看，设备采用固定龙门横梁配合移动工作台的布局，床身底部设置整体式焊接支撑脚，预留了地脚螺栓安装孔位，安装时需保证支撑面平面度误差不超过0.2mm每米，避免床身变形导致导轨平行度超差。工作台采用T型槽式铸铁平台，台面加工有等间距的T型滑槽，可搭配压板、快速夹具固定不同尺寸的待加工板材，平台两侧安装有伸缩式钢板防护罩，可阻挡切削碎屑、切削液进入下方的Y轴传动组件，延长导轨和丝杠的维护周期。

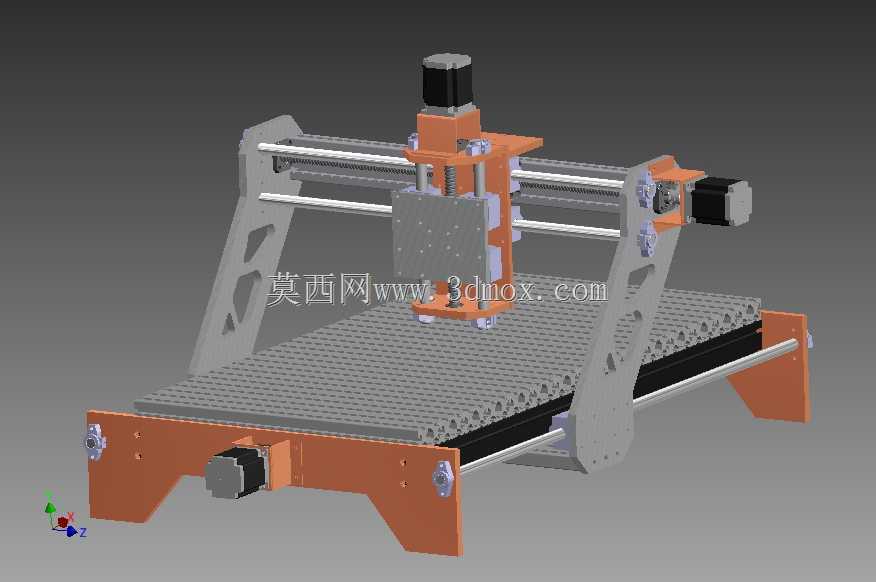

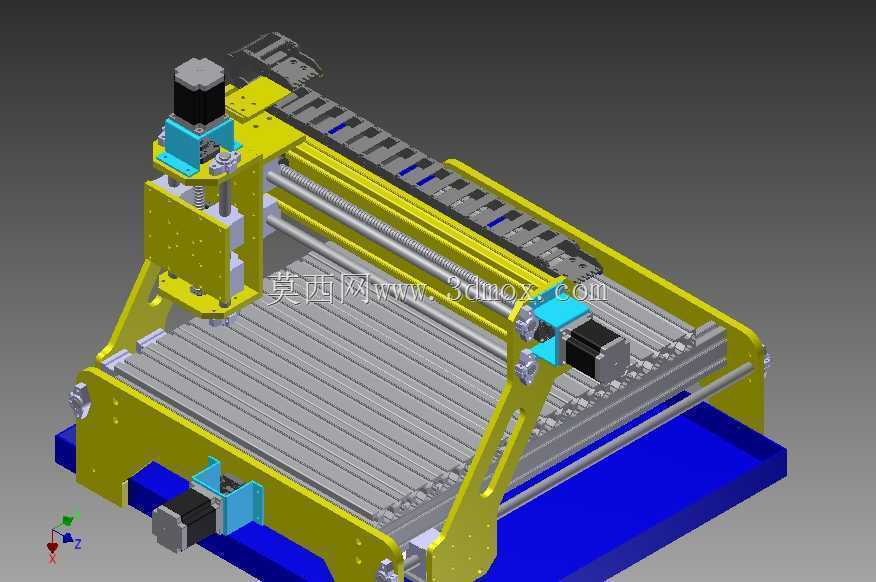

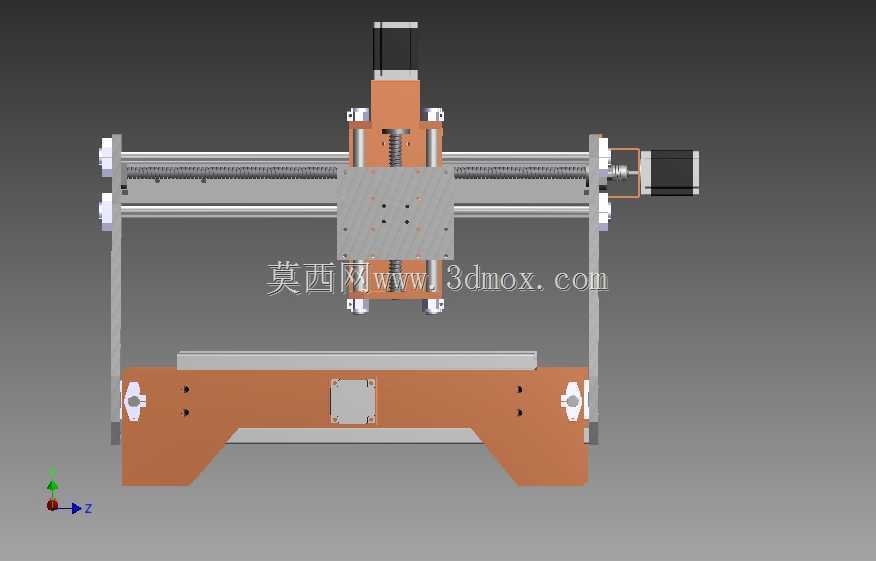

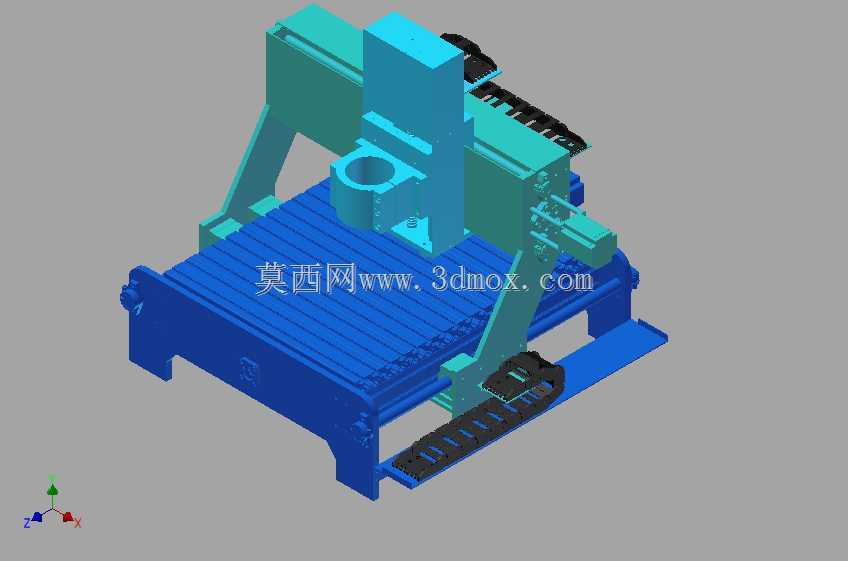

　　龙门横梁采用箱型截面焊接结构，内部布置有加强筋板，降低Z轴滑枕高速移动时的结构震颤，横梁上安装的X轴传动组件采用直线导轨配合滚珠丝杠的传动方案，丝杠两端采用固定支撑座安装，预紧后可消除反向间隙，保证进给定位精度。Z轴滑枕部分集成了主轴安装座，可适配不同功率的高速电主轴，滑枕两侧布置有导轨滑块，配合Z轴丝杠完成垂直方向的进给动作，主轴侧面预留了冷却管路、吸尘管路的安装位，可根据加工材质选择水冷或者吸尘配套方案。设备的X、Y轴行程覆盖常规1.2*2.4米标准板材的加工范围，整体安装边界需在设备四周预留不小于800mm的操作维护空间，方便更换刀具、清理碎屑、检修传动部件。传动拖链采用封闭式工程塑料拖链，

　　分别布置在X轴横梁侧面和Y轴床身侧面，内部可容纳动力电缆、信号线缆、冷却管路，避免线缆随移动部件往复运动时出现拉扯、磨损问题。设计时针对不同加工材质的切削负载做了结构刚度匹配，加工木质、亚克力等软质材料时可采用更高的进给速度，加工铝合金等轻金属时可适当降低进给量，保证加工面的粗糙度要求。设备的电气安装位布置在龙门侧方的支架上，预留了数控系统、伺服驱动器的安装空间，布线时强弱电分离走线，减少信号干扰。
