便携式数控铝型材切割加工框架结构

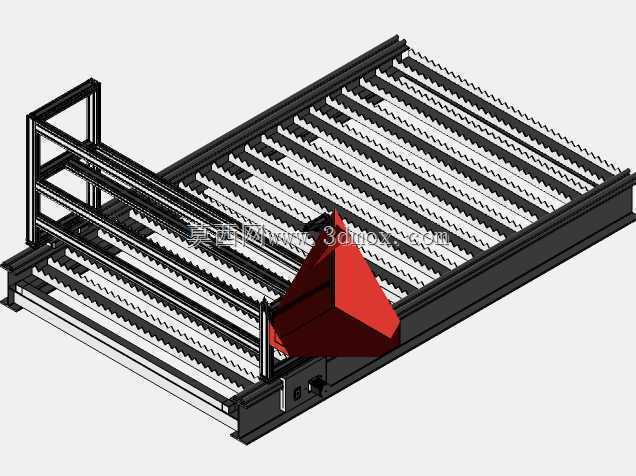

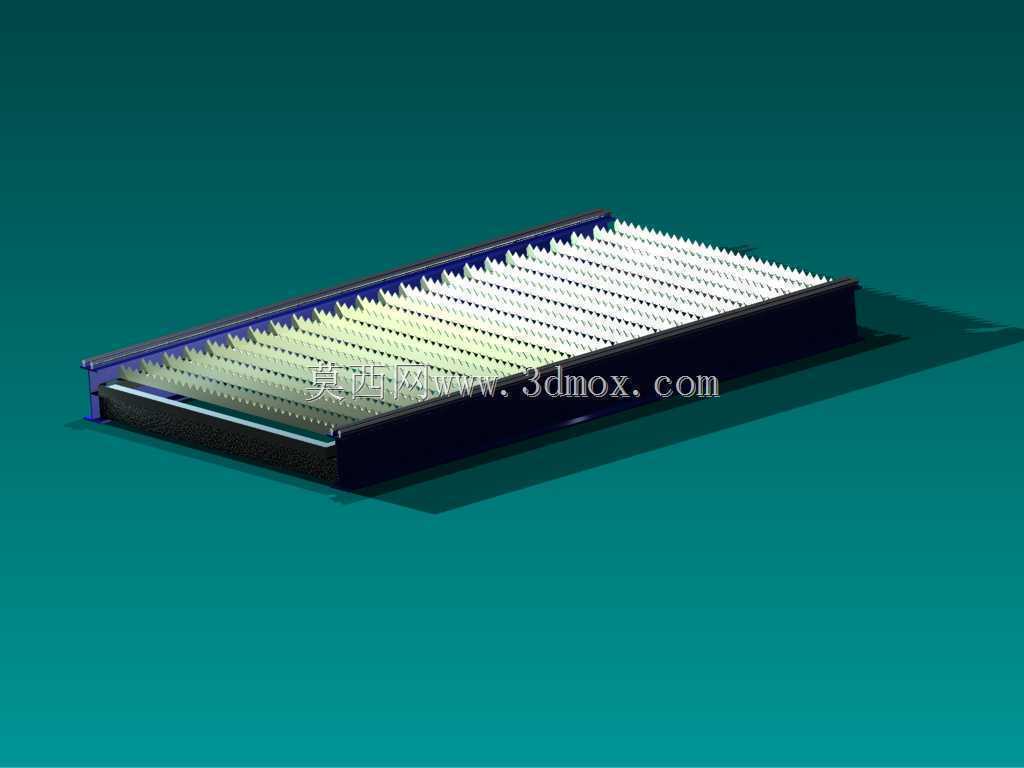

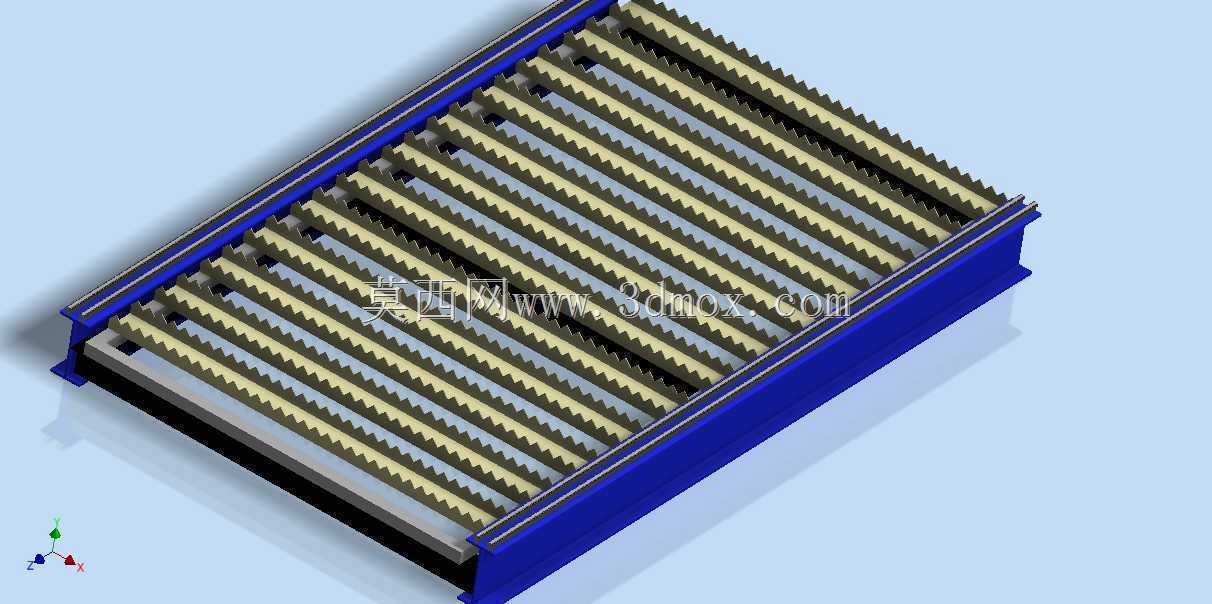

　　这套框架结构主要面向小型型材加工场景，适配现场零散铝型材切割、开槽等轻量数控加工作业，区别于固定式大型数控切割设备，整体采用可移动底座设计，能在加工车间不同工位间灵活转移，也可适配临时户外加工作业的布置需求。设备的承载工作台采用齿形栅格结构，栅格条沿进料方向平行排布，齿形顶面既能稳定承托60x30规格的铝挤压型材，也能在切割作业时让切屑自然下落，避免切屑堆积在加工面影响型材定位精度，栅格下方预留足够的排屑空间，日常清理时可直接从机架两侧清扫积屑，无需拆解工作台结构。机架底座采用标准铝型材拼接框架，底部设置蓝色涂装的钢制承托边梁，兼顾整体结构刚性与机架轻量化需求，边梁上预留的安装孔位可适配不同规格的导轨加装，

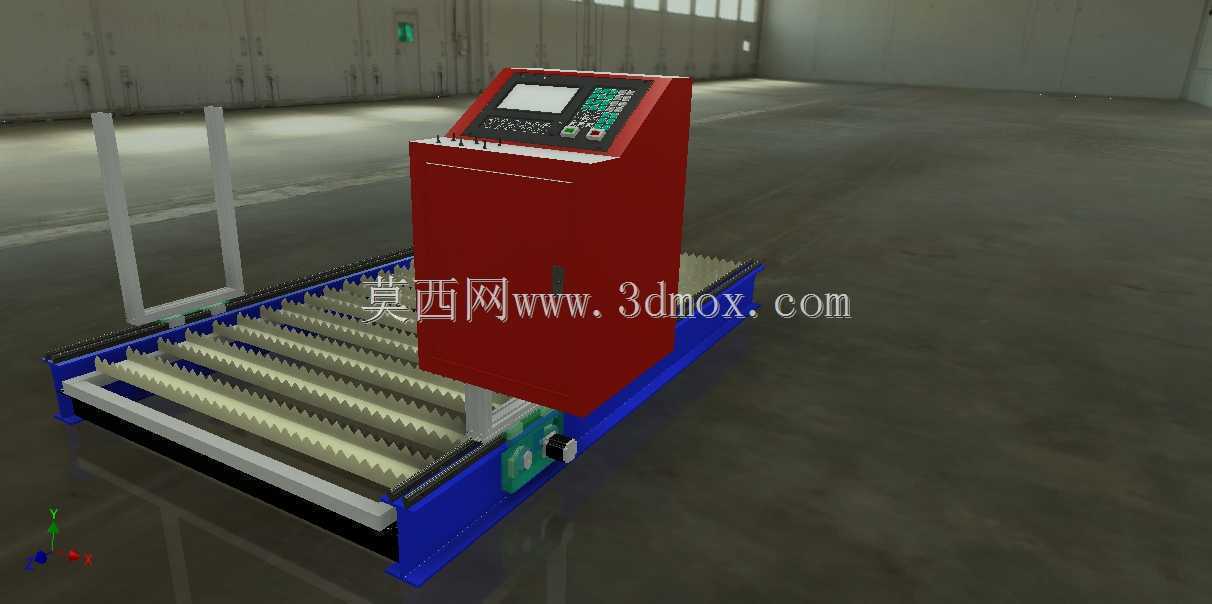

　　后续可根据加工需求拓展横向移动行程。控制单元采用独立的立式柜体设计，柜体固定在机架侧边的移动滑座上，可沿机架侧边的导轨随加工头同步移动，缩短控制信号的传输路径，减少长距离布线带来的信号干扰问题；柜体内置ADITECH控制器，操作面板倾斜布置在柜体顶部，操作人员站在机架侧边即可完成参数输入、加工启停等操作，无需往返固定控制柜与加工位之间，适配单人操作的小型加工作业模式。设计过程中优先考虑了现场安装的便捷性，所有框架连接部位均采用标准紧固件拼接，无需焊接作业，现场组装时仅需常规内六角工具即可完成整机组装，机架的整体宽度控制在常规车间通道的通行尺寸范围内，转移时可直接通过手动液压叉车托举底座边梁完成转运，无需额外吊装设备。

　　机架进料端设置两个竖向定位挡杆，可对长尺寸铝型材起到侧向导向作用，避免长型材进料时出现偏斜，挡杆采用可拆式设计，加工超宽型材时可快速拆除挡杆拓展进料宽度，适配不同规格型材的加工需求。滑座传动部位预留了伺服电机与齿轮齿条的安装位置，用户可根据自身加工精度需求选配对应的传动组件，出厂框架的安装面均做了铣平处理，能保证传动组件安装后的平行度与直线度要求，减少后续调试的工作量。
