铝型材框架式数控雕刻机结构设计方案

　　这款雕刻机整体采用龙门式动梁结构布局，主体框架全部选用工业铝型材搭建，区别于传统铸铁焊接机身的方案，铝型材挤压成型的标准截面自带T型安装槽，无需额外做焊接、时效、铣面等复杂机身加工工序，所有连接部位均通过配套角码、螺栓完成锁附，装配过程中可灵活调整各轴的安装平行度，后期维护时拆解更换部件也十分便捷，非常适合小批量定制加工场景以及DIY设备搭建需求。

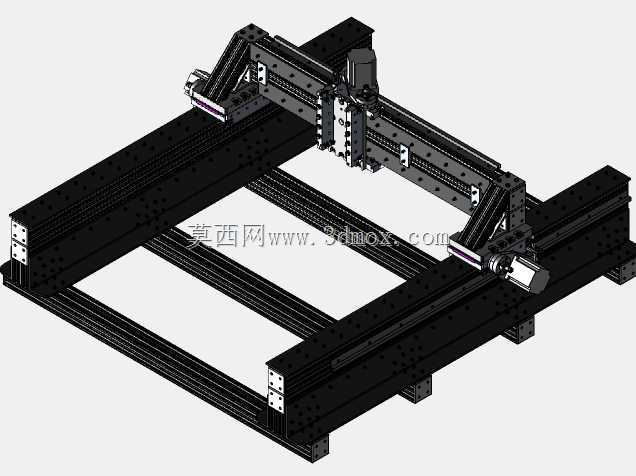

　　从实际应用场景来看，这类设备可覆盖广告行业亚克力板切割、标识牌刻字，木工行业软质木材浮雕、板材开料，工艺品行业软金属如铜铝薄片的浅雕、打标，以及PCB电路板原型铣削加工等场景，加工行程可根据实际搭载的铝型材长度灵活调整，图中展示的常规款有效加工范围可适配1200mm*800mm幅面的板材，龙门横梁的安装高度预留了150mm的Z轴升降空间，可满足常规厚度工件的加工装夹需求，设备底部预留了标准脚轮与调平地脚的安装孔位，既可以在固定工位调平后做高精度加工，也可以根据车间布局需求灵活转移工位。

　　传动系统的设计上，X轴双轴分别布置在机身两侧的铝型材安装面上，采用直线导轨搭配同步带传动的方案，双轴通过传动轴做同步联动，避免龙门运行过程中出现偏载卡顿的问题；Y轴传动组件集成在龙门横梁上，同样采用直线导轨做导向，传动可选配同步带或者滚珠丝杠，可根据加工场景的精度需求灵活替换；Z轴滑台搭载在Y轴溜板上，安装面预留了标准主轴电机的装夹孔位，可适配0.8kW-2.2kW的风冷或水冷雕刻主轴，滑台的导向采用双直线导轨搭配丝杠传动，保证下刀过程的刚性与进给精度。

　　设计过程中优先考虑了组件的通用性，所有导轨、传动件、紧固件均选用市面通用标准件，无需定制特殊加工件，大幅降低了整机制造成本与后期配件更换难度。框架搭建时，两侧X轴安装面的铝型材选用大截面重载型号，避免长行程下出现型材下挠变形的问题，龙门横梁的铝型材截面做了加强筋设计，在保证整体轻量化的前提下，提升横梁的抗弯刚度，减少主轴高速切削时的横梁震颤。各轴的行程限位开关安装槽位均提前在铝型材对应位置预留，布线时所有线缆可通过铝型材的内置槽位走线，外部加装线槽盖板，避免加工过程中切屑、切削液飞溅损坏线缆，整体布线整洁规整，也方便后期线路检修。

　　安装边界方面，设备整体占地尺寸根据加工行程不同可灵活调整，常规1280行程款整机占地长度约1600mm，宽度约1100mm，高度约650mm，安装时仅需要平整的水泥地面或者工作台面，通过底部调平地脚调整水平度即可投入使用，无需做专门的设备基础浇筑，对安装场地的要求极低。各轴的驱动电机均采用标准NEMA23安装法兰，可适配市面主流的步进电机或者闭环伺服电机，用户可根据自身的预算与加工精度要求灵活选型搭配，电控系统可安装在机身侧面的铝型材安装板上，整体集成度高，不需要额外占用独立的电控柜空间。

　　实际加工过程中，铝型材框架的阻尼特性可有效吸收部分切削振动，搭配合理的主轴转速与进给参数，可获得不逊于铸铁机身设备的加工表面质量，同时整机重量仅为同行程铸铁机身设备的三分之一左右，搬运、上楼安装都十分方便，非常适合小型加工门店、个人工作室、学校教学实训以及创客空间等场景使用。设计时还预留了吸尘罩、冷却管路的安装位，用户可根据加工材质的需求，加装吸尘装置或者切削液冷却系统，进一步拓展设备的适用加工范围，比如加工木材、亚克力等产生粉尘的材质时，可在主轴旁加装吸尘口连接工业吸尘器，及时吸走加工产生的粉尘，改善加工环境；加工铝、铜等软金属时，可加装喷雾冷却装置，延长刀具使用寿命，提升加工表面光洁度。
