剪叉式升降受电弓演示结构三维设计

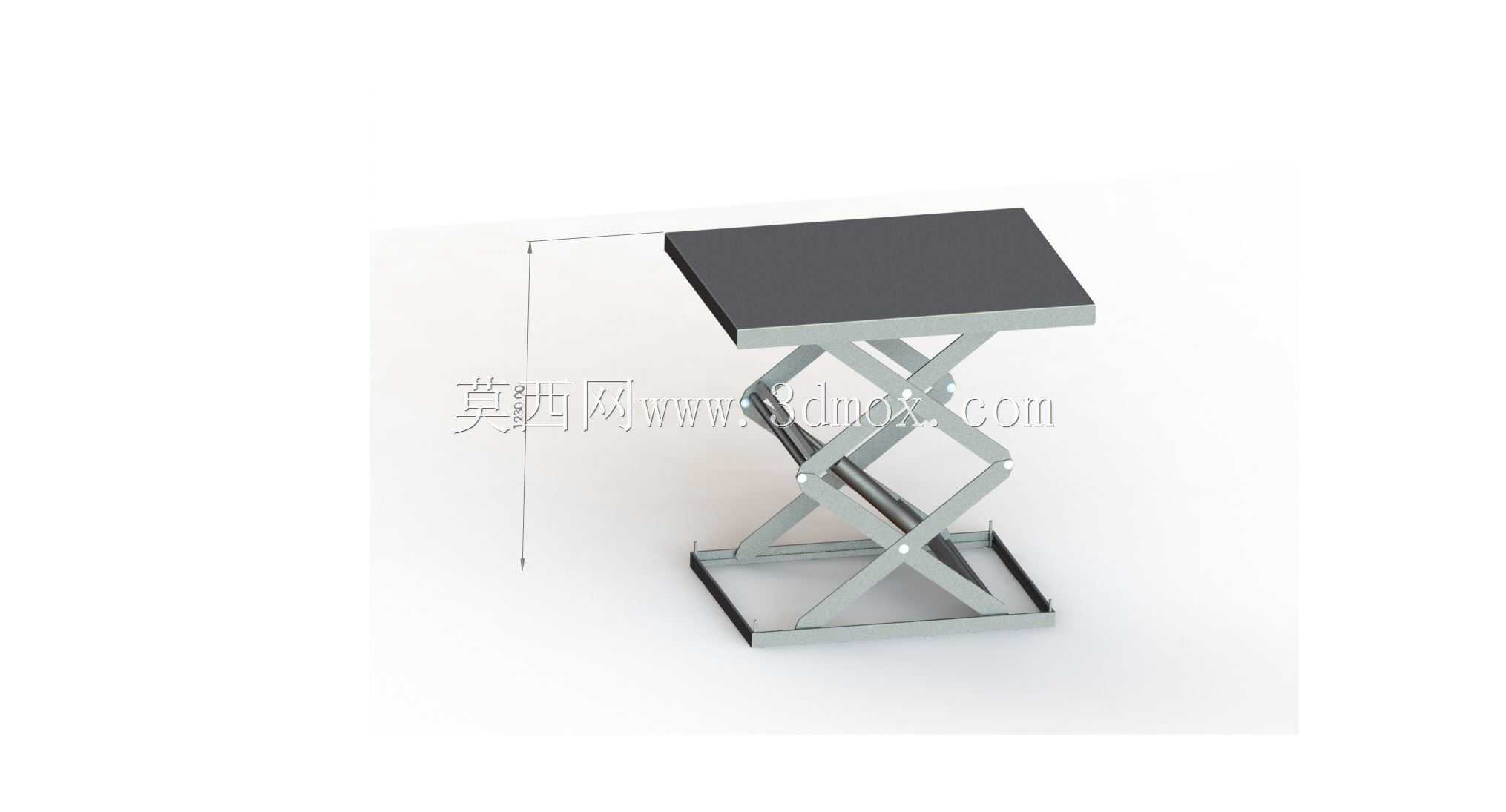

　　该结构为演示用途的剪叉式升降受电弓，核心采用交叉剪臂的铰接传动形式，区别于量产受电弓的气囊或弹簧驱动逻辑，以剪叉的伸缩特性实现顶部受电滑板的垂直升降动作，可直观展示受电弓升降的基础运动逻辑，多用于教学演示、结构原理展示场景，不具备实际线路运行的受流承载能力。从实际应用场景来看，常规受电弓是电力牵引机车从接触网获取电能的核心部件，安装于机车车顶，工作时需要升起滑板与接触网线保持稳定接触，降弓时则需要收折至车顶安全限界内，避免超出车辆轮廓限界影响行车安全。该演示结构在设计时，首先明确了演示场景的核心需求：不需要满足实际受流的导电、耐磨、抗冲击要求，重点还原升降动作的传动逻辑，因此采用了最直观的剪叉铰接结构，

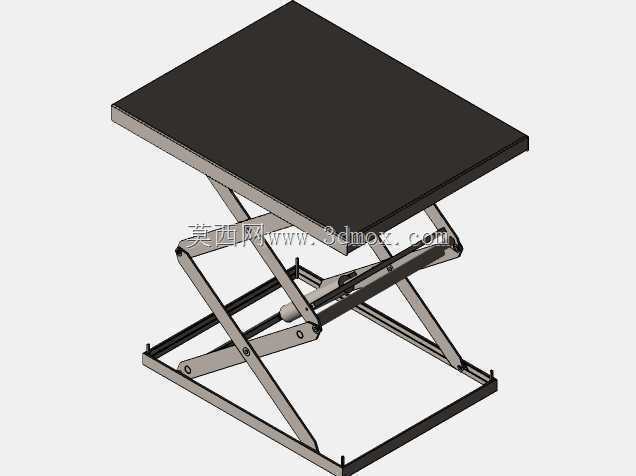

　　每处剪臂的铰接点都设置了销轴配合间隙，保证升降过程中无卡滞，运动轨迹顺滑。剪叉臂采用对称布置的双组剪杆结构，底部框架为安装基准，可模拟车顶安装面的固定边界，顶部平板模拟受电滑板的安装基座，升降行程可通过剪臂的开合角度控制，完全伸展时可达到演示所需的升起高度，完全收折时整体高度较低，可直观展示降弓后的收折状态。从安装边界来看，底部矩形框架为整个结构的安装基准面，四个角点可作为固定安装位，安装时需要保证基准面的平面度，避免剪臂运动时出现偏载卡涩；顶部平板的平面尺寸模拟受电滑板的安装范围，边缘做了直角收边处理，无突出结构，避免运动过程中出现干涉。结构的运动逻辑依靠剪臂的交叉铰接实现，相邻剪臂之间通过销轴连接，

　　驱动端可通过手动或小型直线驱动件推动剪臂开合，即可实现顶部平台的平稳升降，整个运动过程中顶部平台始终保持水平状态，与实际受电弓工作时滑板需保持水平接触网线的要求一致。设计过程中对剪臂的长度比例做了反复调整，避免升降过程中出现死点位置，保证在整个行程范围内，结构都能顺畅动作，铰接点的位置设置兼顾了升降行程与收折后的整体高度，收折状态下剪臂完全收拢于上下框架之间，整体结构紧凑，无外凸部件。该结构虽然仅用于演示，但核心的剪叉升降传动逻辑可作为小型升降机构、教学教具的设计参考，铰接点的配合公差、剪臂的受力分布都按照常规机械结构的设计标准做了简化处理，既保证了运动演示的流畅性，也能让观察者快速理解受电弓升降的基础原理，同时剪叉结构的传动形式也可迁移至其他小型垂直升降设备的设计中，作为原理验证的基础结构参考。
