汽车通风式制动盘结构设计方案

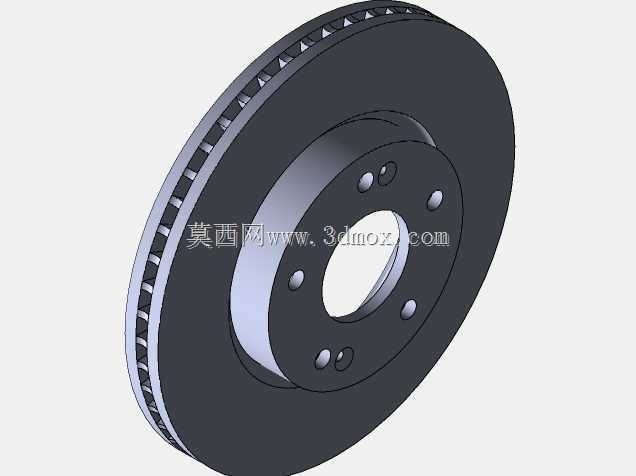

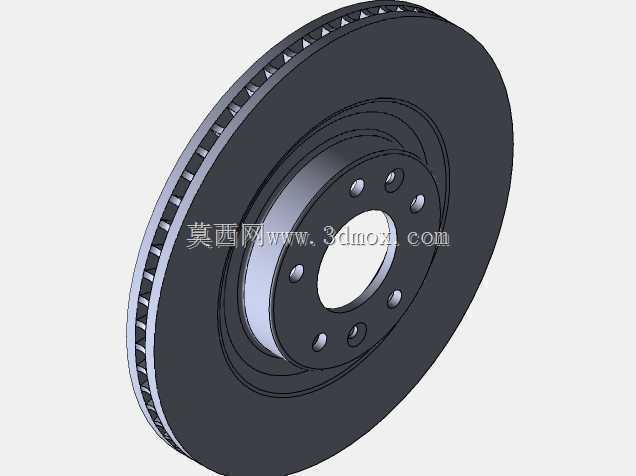

　　日常乘用车底盘制动系统里，通风式制动盘是盘式制动结构的核心摩擦承载部件，相比实心制动盘，其内部沿圆周分布的通风道结构能在车辆连续制动、长下坡制动工况下快速带走摩擦产生的热量，避免制动盘因高温出现热衰退、摩擦系数骤降的问题，大幅提升连续制动场景下的行车安全性。这款制动盘采用PCD5x114.3的安装孔位布局，适配市面上多数日系、韩系家用乘用车及部分城市SUV的前轮安装位，安装基准面与轮毂贴合面的平面度公差控制在0.02mm以内，能避免装配后出现制动抖动、方向盘震手的常见故障。从设计逻辑来看，制动盘的摩擦环外径、有效摩擦厚度是匹配制动卡钳的核心边界参数，设计时需要先匹配对应车型的卡钳活塞行程、刹车片摩擦面积，

　　确保制动时刹车片能完全贴合摩擦环工作面，不会出现偏磨、刹车片超出摩擦环边缘的问题。通风道的设计采用斜向导流结构，车轮转动时能顺着旋转方向将空气从盘心导入、沿圆周甩出，相比直通风道结构散热效率提升约18%，同时在摩擦环外圆边缘设计了等距分布的散热缺口，既能进一步提升空气流通效率，也能在制动盘受热膨胀时释放内部应力，减少高温下的盘体变形量。安装面的5个螺栓孔采用沉孔设计，装配时轮毂螺栓能完全沉入孔内，不会出现螺栓凸出顶到轮毂安装面的问题，中心定位孔与轮毂轴头采用间隙配合，装配公差控制在H7/g6级别，既方便维修时的拆装对位，也能保证制动盘旋转时的同轴度，减少高速转动时的动不平衡量。在实际装车应用中，

　　这类通风制动盘主要承担车辆行驶过程中的减速、驻车制动时的摩擦承载，摩擦工作面采用均匀的金相组织设计，硬度控制在HB180-220区间，既能保证足够的耐磨性能，也能减少刹车片的异常磨损，避免制动时出现异响、沟槽等问题。设计建模过程中，需要重点校核制动盘的热变形量、高速旋转时的结构强度，尤其是连续10次全力制动后的盘体端面跳动量，必须控制在0.05mm以内，否则会出现制动踏板弹脚、制动抖动的问题。同时安装面与摩擦工作面的垂直度公差也需要严格控制，这一参数直接影响制动时刹车片的贴合状态，若公差超差，会导致刹车片偏磨、制动距离变长的故障。
