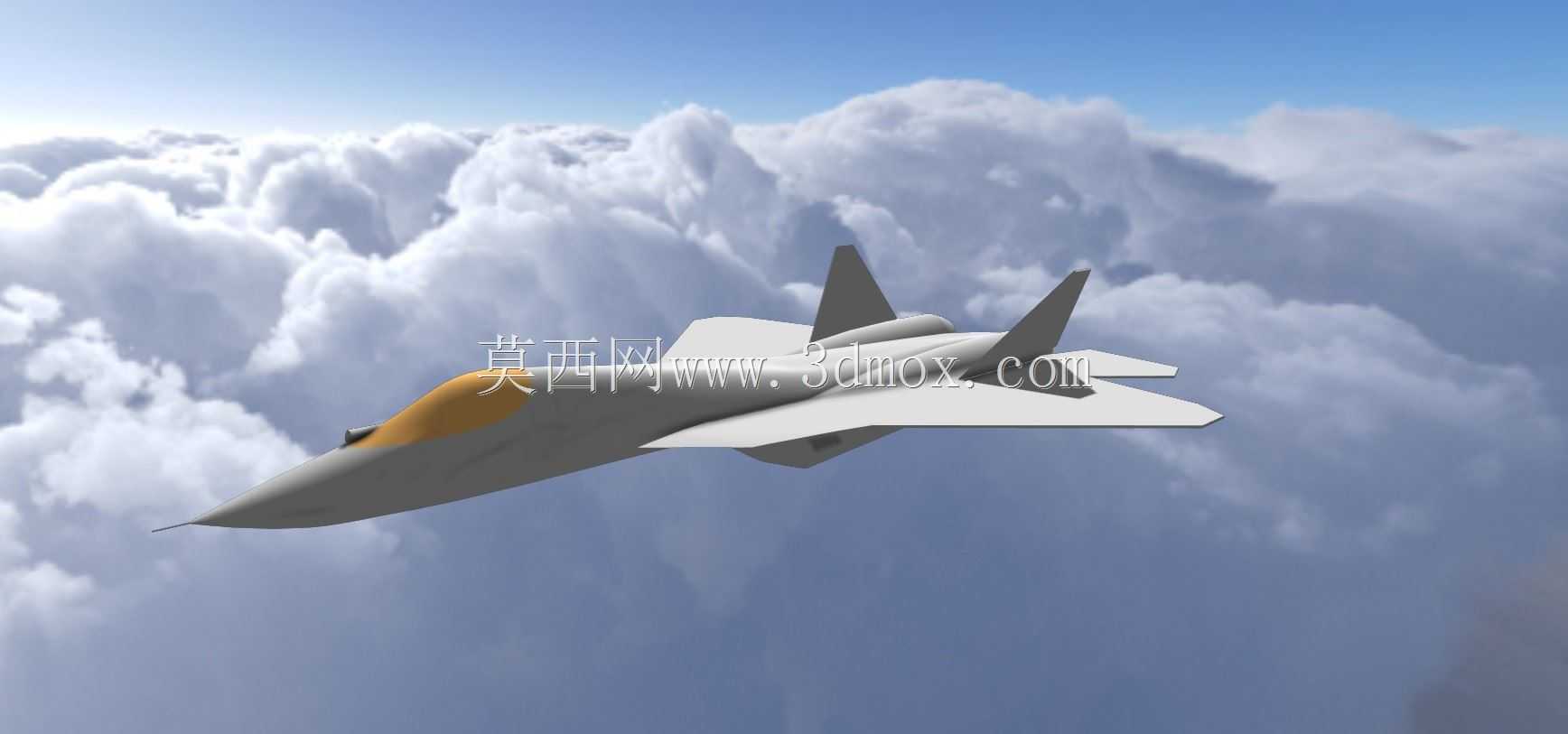

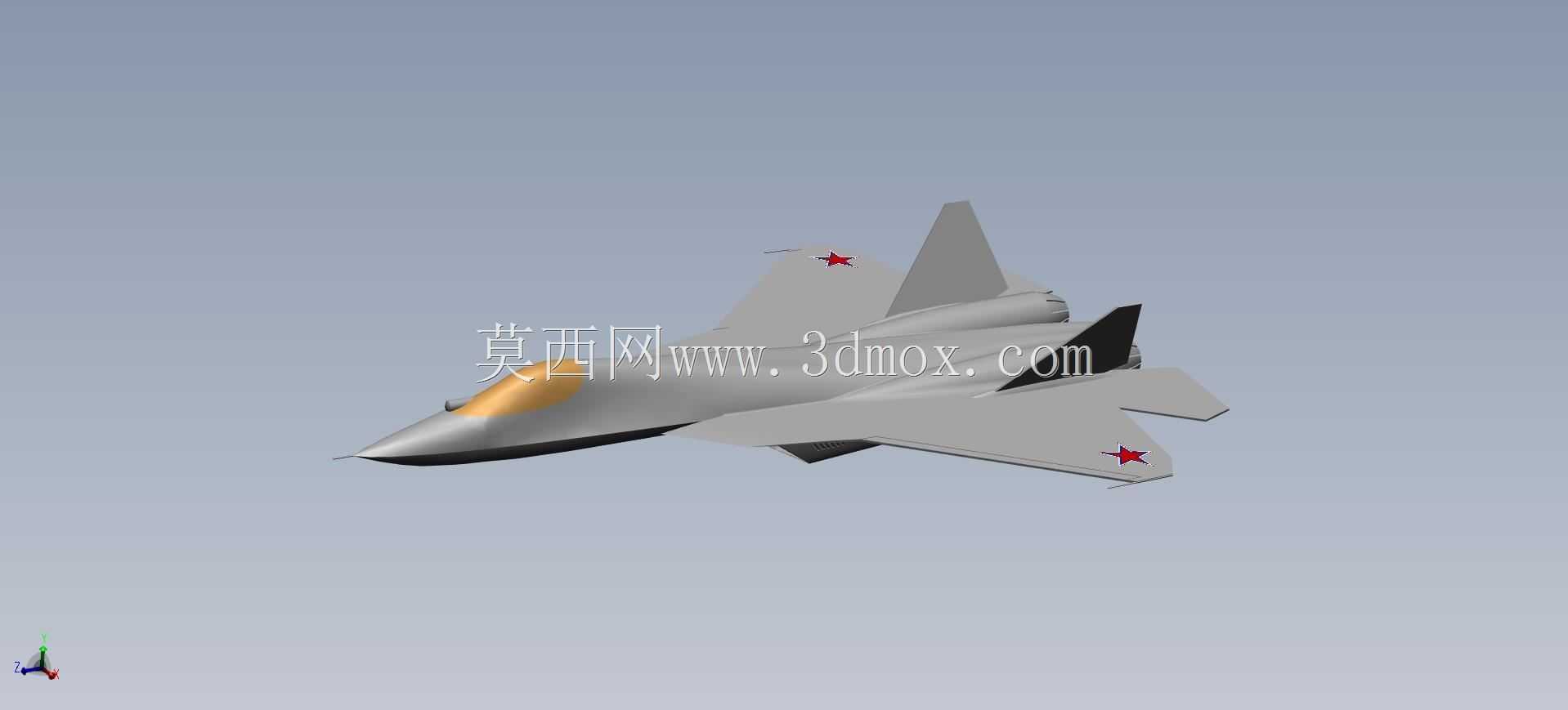

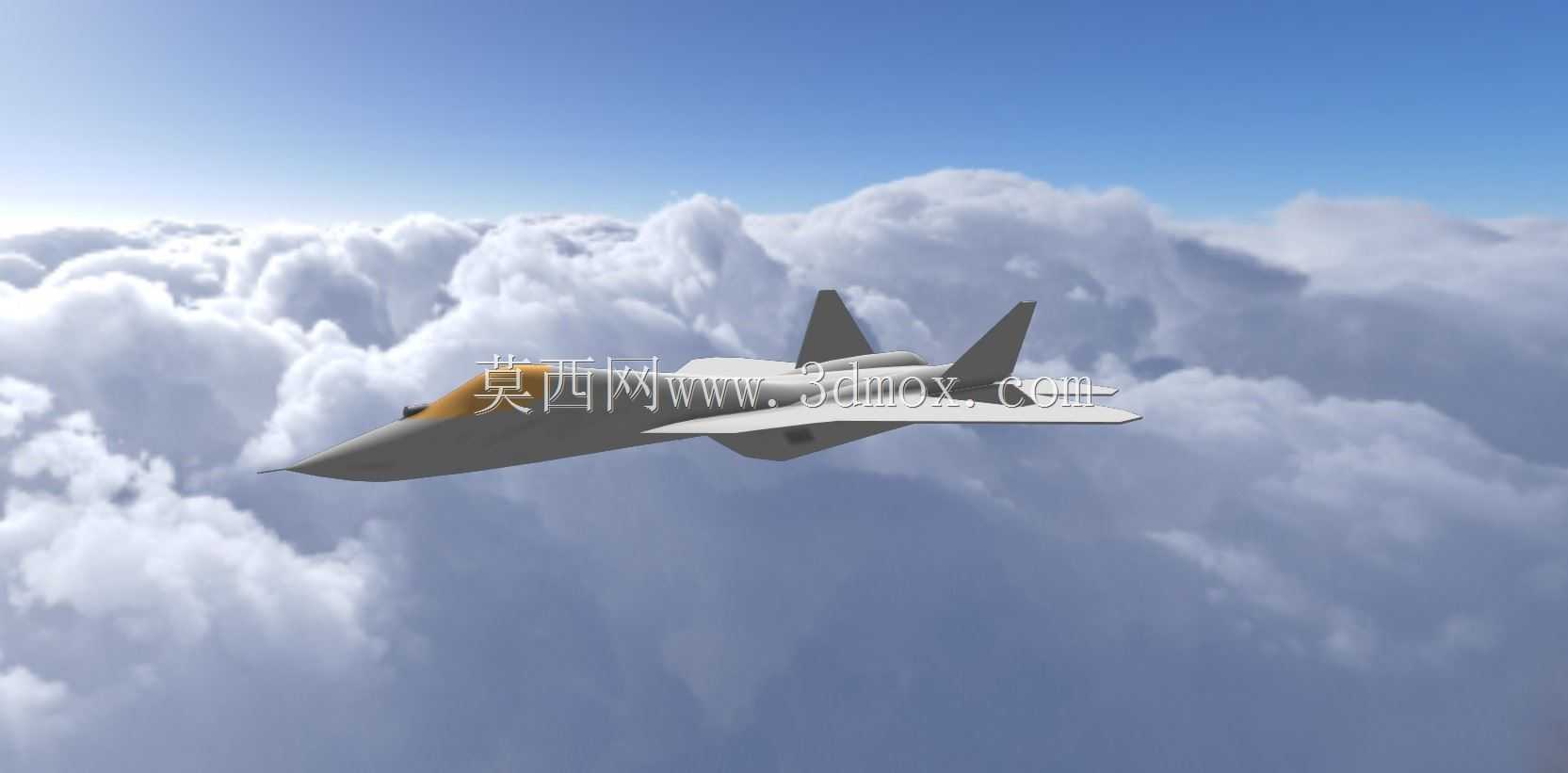

苏-57隐身战斗机外形结构三维数模

　　该模型还原了苏-57战斗机的整机气动外形结构，从工程建模角度看，整机采用翼身融合升力体布局，将机翼与机身平滑过渡为一体化升力面，在大迎角飞行状态下能够提供充足的涡升力，适配超机动飞行的气动需求。建模过程中重点处理了进气道与机身的衔接结构，采用的可调式前缘边条设计，既能够遮挡发动机压气机叶片实现正面雷达隐身，又能在不同飞行速度下调整进气效率，兼顾超音速巡航与亚音速格斗的动力适配性。全动垂尾与差动平尾的结构配合是建模的细节重点，垂尾采用小面积外倾设计，在降低侧向雷达反射截面积的同时，通过全动舵面的大角度偏转提供足够的航向稳定性与操纵力矩，差动平尾可配合矢量喷管实现过失速机动动作的结构响应。机身表面的隐身涂层过渡区域、

　　座舱盖的金属镀膜边缘、机翼下的内置弹舱舱门缝隙都做了贴合实机的结构还原，弹舱采用前后串列布局，舱门边缘做了锯齿形修型，能够在舱门关闭时降低雷达波绕射强度。起落架结构采用前三点式布局，前起落架为双轮结构，转向机构与减震支柱的连接位置做了准确的结构还原，主起落架为单轮结构，收放时能够完全收纳于机翼根部的起落架舱内，舱门同样采用锯齿修型设计。尾喷管采用轴对称矢量喷管结构，可实现全向偏转，喷管边缘做了锯齿处理，降低尾部红外辐射特征与雷达反射信号。整机建模过程中严格参考实机的气动比例，机头菱形截面的锥度设计能够在超音速飞行时降低激波阻力，同时为机载雷达提供足够的安装空间，座舱采用整体式水泡形设计，飞行员视野范围覆盖前半球180度以上，

　　座舱盖的金属镀膜层能够阻挡座舱内部结构的雷达反射。机翼前缘的襟翼与后缘的副翼做了独立的结构分层，可在仿真模拟中实现不同偏转角度的气动效果验证，翼尖的导弹挂架为可选装结构，在隐身作战模式下可拆除挂架，将弹药全部收纳于内置弹舱内，在非隐身对地打击模式下可在机翼下加装多联装挂架提升载弹量。该模型可用于航空科普教学中的结构演示、飞行器气动仿真的基础数模搭建、航模设计的外形参考，建模过程中对机身曲面的连续性做了严格控制，所有曲面均达到G2连续标准，能够直接导入流体仿真软件进行气动参数计算，也可用于3D打印制作等比例航模的结构验证。机身背部的减速板结构、尾椎内的后视雷达安装位、机身表面的传感器窗口都做了细节还原，

　　能够直观展示五代机的隐身设计细节与结构布局逻辑，对于飞行器设计专业的学习者而言，可通过拆解该模型理解翼身融合布局的结构设计思路、隐身修型的具体实现方式、操纵面的配合逻辑，也可作为虚拟仿真场景中的航空器模型使用，还原不同飞行姿态下的整机结构状态。
