正交双轨滑动副机械结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:532466
  • 正交双轨滑动副机械结构设计
  • 正交双轨滑动副机械结构设计
  • 正交双轨滑动副机械结构设计

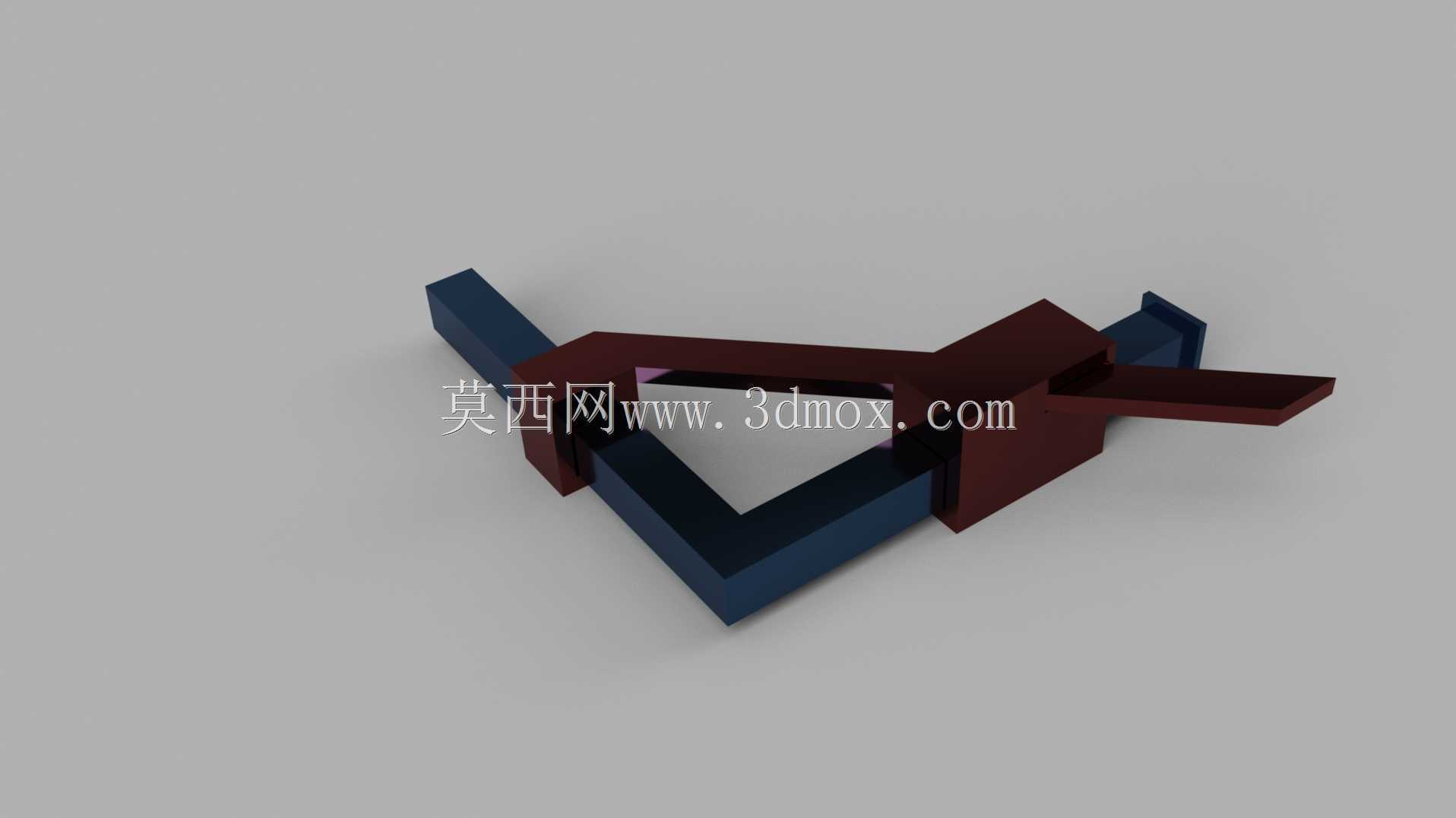

  这类正交双轨滑动副结构,常见于多工位工装夹具的位移调节模块、小型检测设备的XY向进给单元,以及教学演示用的运动机构实训台,核心作用是实现两个垂直方向上的直线运动导向,同时通过滑块与导轨的配合约束多余自由度,保证运动过程的平稳性与位置精度。从结构设计逻辑来看,两根导轨呈90度正交布置,其中一根导轨作为固定基准,另一根导轨通过跨接滑块与固定导轨相连,运动滑块则安装在活动导轨上,可分别沿两个导轨方向独立滑动,也可通过两个方向的运动复合实现平面内任意点位的位移,这种布局相比叠层式双轴滑台,整体结构更紧凑,占用的安装空间更小,适合安装空间受限的小型设备场景。设计过程中首先要确定导轨的截面形式,这里采用的是矩形截面导轨,

  相比V型导轨加工难度更低,配合间隙调整更方便,导向面的接触面积更大,能承受一定的侧向载荷与倾覆力矩,适配轻载工况下的频繁往复运动需求。滑块与导轨的配合间隙需要根据使用场景调整,若是用于定位类场景,间隙控制在0.02-0.05mm之间,既保证运动无卡滞,又能减少滑动过程中的晃动量;若是用于快速移位的非定位场景,间隙可适当放大到0.1mm左右,降低滑动阻力,减少导轨面的磨损速率。安装边界方面,固定导轨的安装基面需要保证平面度不低于0.03mm/100mm,避免安装后导轨发生形变导致滑动卡涩;两根导轨的正交垂直度公差需要控制在0.05mm/100mm以内,否则运动过程中会出现别劲现象,长期使用会加剧导轨与滑块的磨损,缩短结构使用寿命。

  滑块的行程设计需要预留两端的限位余量,通常在行程极限位置预留5-10mm的安全距离,防止滑块脱出导轨,同时可在导轨两端加装缓冲垫,降低滑块运动到极限位置时的冲击。结构的材质选择上,若用于教学演示场景,可采用ABS或树脂材质3D打印制作,重量轻、加工成本低;若用于工业设备场景,导轨可采用45号钢调质处理,表面淬火硬度达到HRC40-45,提升耐磨性能,滑块可采用锡青铜或者镶嵌聚四氟乙烯耐磨条,减少滑动过程中的摩擦系数,降低驱动所需的作用力。实际使用中,这类滑动副不需要复杂的润滑系统,定期在导轨接触面涂抹少量润滑脂即可保证运动顺畅,维护成本极低,非常适合轻载、低速的直线运动场景,很多小型非标设备的手动调节工位都会采用类似结构,相比直线导轨加滑块的标准件方案,自制加工的成本能降低60%以上,且能根据实际安装空间灵活调整导轨长度与滑块尺寸,适配性更强。
