机床T型槽用工件压紧夹紧夹具

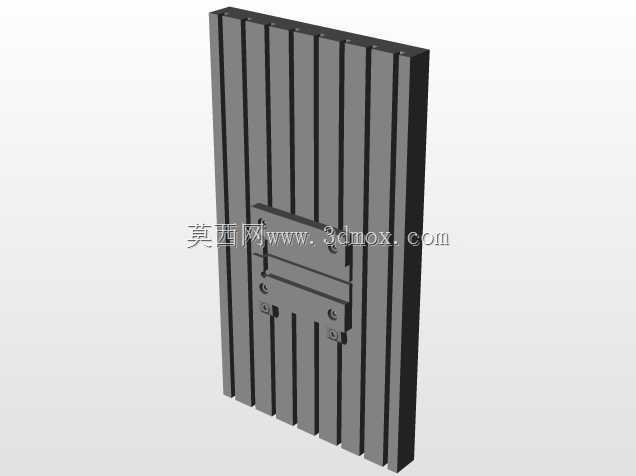

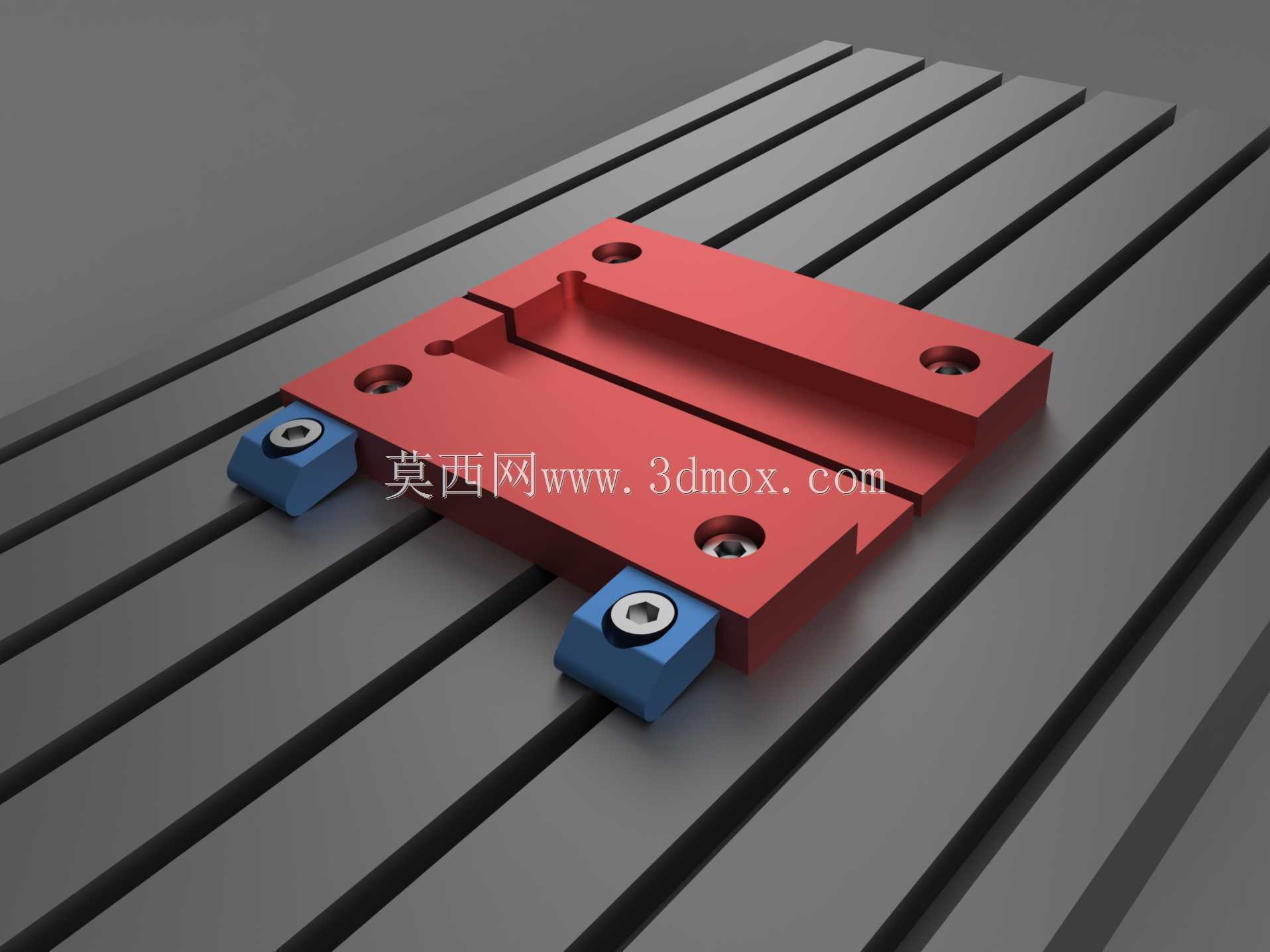

　　这类夹具主要适配带标准T型槽的机床工作台，常见于立式铣床、数控加工中心、小型钻床的工件装夹工序，区别于传统平口钳的大体积占用，该类薄型压紧夹具可灵活布置在工件周边，不会干涉刀具走刀路径，尤其适合板类、长条类异形工件的多点位压紧固定。夹具主体采用分体式压块结构，红色主体压块的长槽设计可实现压紧位置的连续调节，无需每次装夹都重新对齐T型槽螺栓位置，压块底部的定位凸台可嵌入工件侧边的工艺槽或直接抵靠工件侧壁，避免压紧过程中工件发生侧向滑移。配套的蓝色T型滑块完全适配标准T型槽的截面尺寸，滑块内置的内六角锁紧螺母可在T型槽内任意滑动定位，拧紧螺栓时压块会产生微小的下压力度倾斜，将垂直锁紧力转化为对工件的向下压紧与侧向抵靠双重作用力，

　　相比传统单点压板，装夹稳定性提升明显，可承受较大的铣削侧向力，不会出现工件翘边、移位的问题。设计阶段充分考虑了安装边界，压块整体厚度控制在较低范围，当工件装夹高度较低时，夹具最高点不会超出工件上表面过多，可有效避让短刀具的加工行程，避免刀柄与夹具发生碰撞。压块上的四个安装孔位做了沉头处理，螺栓锁紧后头部完全沉入压块内部，不会突出表面形成干涉。实际使用中可根据工件的外形尺寸，灵活搭配2-4组该类夹具，在工件的不同受力点布置压紧位置，对于薄壁类工件，还可通过调整螺栓锁紧力度，避免装夹力过大导致的工件变形。夹具的所有棱角均做了倒角处理，安装操作时不会划伤操作人员手部，压块与滑块的接触面做了平面度处理，锁紧时受力均匀，

　　不会出现局部应力集中导致的压块断裂问题。该类夹具无需额外的安装基座，可直接适配现有带T型槽的各类机床工作台，替换传统的自制压板，大幅缩短工件装夹的辅助时间，尤其适合多品种小批量的机加工场景，可快速完成不同外形工件的装夹定位，减少工装准备的时间成本。
