勒米尔通风机内部结构剖切展示模型

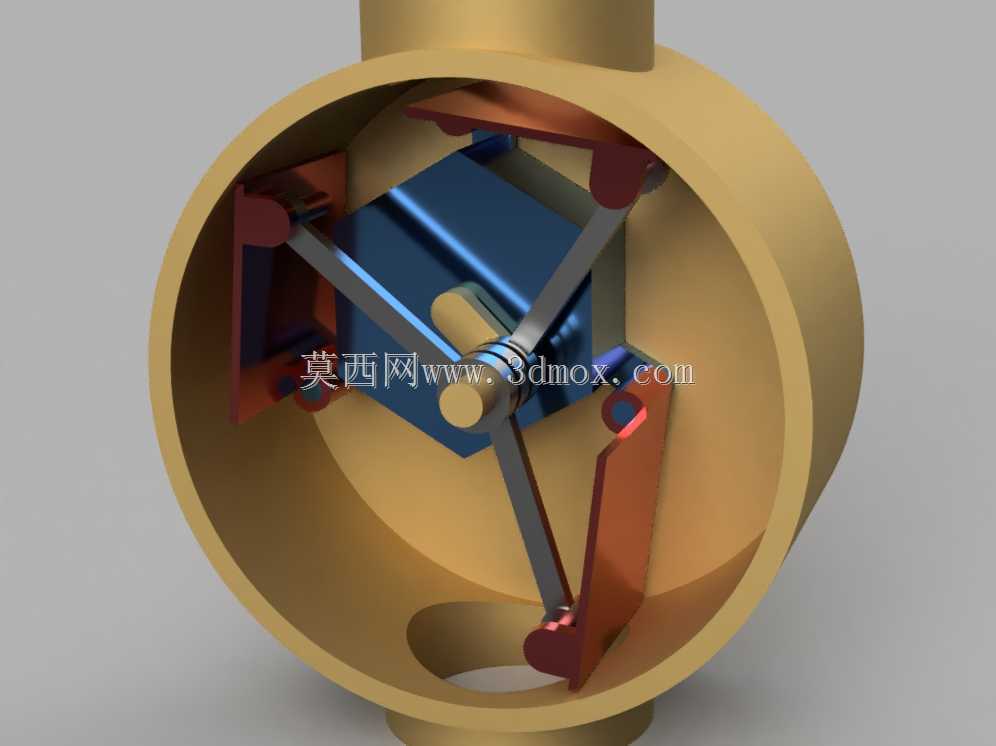

　　在工业通风、密闭空间换气、工艺气体输送的场景中，这类勒米尔结构的通风设备常被用于对气流稳定性、压损控制有较高要求的管段布设环节，区别于常规轴流或离心风机的结构逻辑，其核心的转子-叶片组件完全内嵌于圆形壳体流道内部，没有外置的蜗壳或突出的电机安装座，能够直接串接在同管径的通风管路中，大幅减少安装时的变径转接需求，降低管路整体的风阻损耗。从剖切展示的结构来看，壳体采用等径圆筒设计，进出口与壳体轴线重合，安装时只需匹配对应管路的法兰接口即可完成定位，不需要额外预留侧面的检修操作空间，适合在布设空间紧凑的设备夹层、管廊内部使用。内部的转子组件采用三叶片均布结构，叶片与中心轮毂的连接采用斜置支撑臂，叶片型线贴合壳体内壁的圆弧曲面，

　　运转时叶片与壳体内壁的间隙控制在极小范围，避免气流回流造成的效率损失，支撑臂的截面做了流线型修型，减少自身对气流的扰动。设计过程中需要重点考量转子的动平衡调校，由于叶片为非对称空间曲面，建模时需要先确定流道内的气流走向，再反推叶片的安装角与扭曲度，保证气流沿轴向进入后，经过叶片做功能够稳定升压，不会在壳体内形成紊流区。壳体的壁厚根据管路承压等级设定，常规常压通风场景下的壳体壁厚满足管路连接的强度要求即可，进出口端的连接边预留了标准法兰的安装孔位，能够直接与同规格的通风管道对接，不需要额外制作转接件。这类结构的通风机在运转时气流方向沿壳体轴向直进直出，不会产生常规离心风机的气流转向损耗，在长距离管路通风的场景中，

　　能够有效降低沿线的压损，减少配套动力的功率消耗，同时内嵌式的转子结构让设备整体外形简洁，外表面没有突出的结构件，安装后不会额外占用管路外部的空间，适合在空间受限的工业场景中布设。建模时对内部的叶片与轮毂连接位置做了细节还原，能够清晰看到叶片根部的固定结构、支撑臂与轮毂的连接方式，以及转子与壳体的相对位置关系，可用于结构原理展示、安装干涉校验，也能作为同类通风设备结构优化的参考基准，帮助设计人员快速理解这类特殊结构通风机的内部构造逻辑，在进行管路配套设计时提前预留对应的安装尺寸，避免后期布设时出现空间干涉问题。
