多工位滑块式直线进给机械功能块

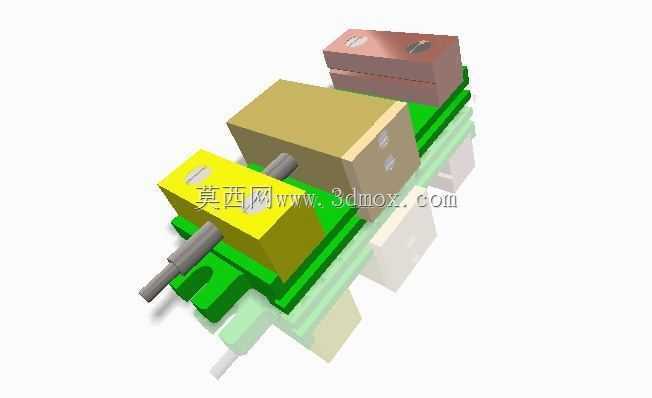

　　该机械功能块属于小型直线进给执行单元，核心应用场景覆盖小型自动化装配工位的工件推送、检测工位的载具位移、工装夹具的快速换位等环节，在桌面级组装设备、小型非标专机中可直接作为模块化执行组件嵌入，无需额外搭建复杂导向支撑结构。从结构设计逻辑来看，整体采用分层堆叠式布局，底部为一体化成型的绿色导向基座，基座上开设平行双导向槽，槽道截面为矩形，与下方浅绿色滑动底座的凸台形成间隙配合，配合面预留0.02-0.05mm的滑动间隙，既保证运动顺畅无卡滞，又能控制横向窜动量在0.1mm以内，满足多数轻载工位的定位精度要求。滑动底座上方搭载三组独立的功能块体，分别对应不同的作业工位：黄色块体为前端执行安装位，端面开设一字型安装槽，可直接固定推头、

　　夹爪、检测探头等末端执行件，块体侧面贯穿的圆柱轴为行程限位触发杆，随滑动底座移动至两端极限位置时，可触碰设备机架上的行程开关，实现进给行程的硬限位与位置信号反馈；中间棕黄色块体为驱动连接位，侧面预留螺纹安装孔，可与气缸活塞杆、电动推杆输出端直接铰接，无需额外设计转接法兰；顶部棕红色块体为阻尼调节位，内部嵌装阻尼弹片，通过调整块体与导向基座的压紧力，可改变滑动进给的阻尼大小，适配不同推送速度下的运行平稳性要求，避免高速进给时末端出现冲击抖动。从安装边界来看，整体结构的安装基准面为导向基座的底面，底面开设四个沉头安装孔，孔位间距符合通用小型铝型材机架的安装孔距标准，可直接固定在2020或3030系列铝型材工作台上，

　　整体安装占用的平面尺寸不超过120mm*80mm，垂直方向总高度不超过70mm，不会占用过多设备内部安装空间，适合在紧凑布局的小型设备中使用。导向基座两端预留缓冲件安装位，可加装聚氨酯缓冲垫，进一步降低滑块往复运动到极限位置的碰撞噪音与结构冲击。设计过程中针对不同工位的受力情况做了局部强化：导向槽的受力面做了加厚处理，避免长期往复滑动后出现槽道磨损变形；各功能块与滑动底座的连接采用定位销加螺丝的组合固定方式，既保证块体安装位置的重复定位精度，又方便根据不同作业需求快速更换对应功能块，无需整体拆解滑动组件。该结构的运动行程可通过调整限位触发杆的伸出长度灵活调整，行程调节范围在0-40mm之间，可覆盖多数小型工位的进给距离需求，滑动配合面可根据使用环境选择添加固体润滑涂层或者预留油槽加注润滑脂，维护操作简单，适合在电子零件组装、小五金件检测、小型工件压装等轻载工业场景中长期稳定运行。
