铰接式十字轴万向连接关节结构

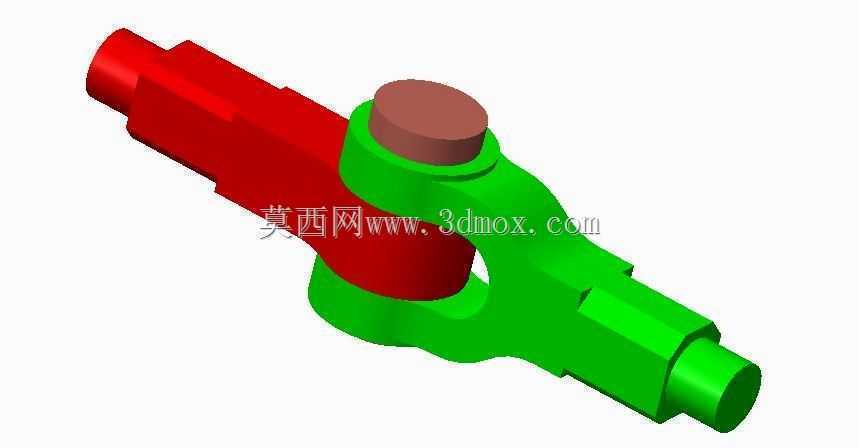

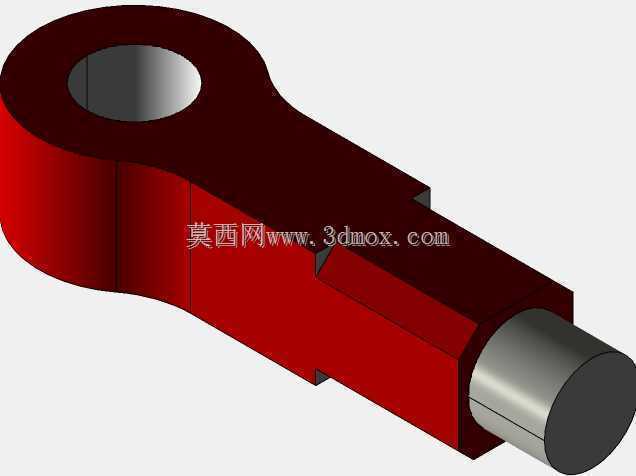

　　这类铰接关节多用于需要补偿两轴间角度偏移的传动链路中，常见于中小型工程机械的操纵连杆、农用设备的动力传递分支、轻工自动化生产线的摆臂连接部位，能够在两轴存在3°-15°动态夹角的工况下稳定传递扭矩，避免刚性连接带来的轴件憋劲、轴承过早磨损问题。从结构设计来看，该关节采用分体式叉形座配合圆柱销轴的组合形式，两个叉形构件分别对应输入、输出端的连接轴，销轴贯穿两个叉座的同轴孔位，实现周向的扭矩传递同时保留绕销轴的摆动自由度，销轴与叉座孔的配合选用H7/k6过渡配合，既保证传动过程无明显旷量，又能满足装配时的压装便利性，销轴端部做了限位结构设计，防止设备运行过程中销轴轴向窜动脱出。在安装边界上，两个连接轴段均做了等直径光轴设计，

　　可适配标准轴套、夹紧式联轴器的安装尺寸，轴段长度预留了足够的锁紧螺母安装空间，叉座的外轮廓做了圆弧过渡处理，避免摆动过程中与周边护罩、连杆构件发生运动干涉，整体结构的最大摆动半径控制在合理区间，能够适配多数紧凑型安装空间的布局要求。设计过程中优先考虑了工况下的受力特性，叉座的受力根部做了加厚处理，对应应力集中的拐角位置做了R2-R3的圆角过渡，降低交变载荷下的疲劳断裂风险，销轴选用调质处理的合金结构钢材质，表面做硬化处理提升耐磨性能，叉座构件可根据实际载荷需求选用铸铁或铸钢材质，兼顾成本与结构强度。实际应用中，这类关节不需要额外的润滑注油结构也能在中低转速、中等载荷的工况下长期稳定运行，维护成本较低，针对有防尘需求的工况，

　　还可在销轴两端加装防尘密封圈，阻挡粉尘、碎屑进入配合面，延长构件的使用寿命。不同于一体式万向节结构，该分体式关节的拆装难度更低，当销轴出现磨损时，仅需更换销轴即可恢复配合精度，不需要整体更换整个关节构件，能够有效降低设备的后期维护成本，在非标自动化设备改造、小型机械传动系统设计中，这类结构的适配性较强，可根据实际传递扭矩的大小调整各部位的尺寸参数，不需要大幅改动整体的连接形式。
