集成轮速传感器的汽车前悬架转向结构

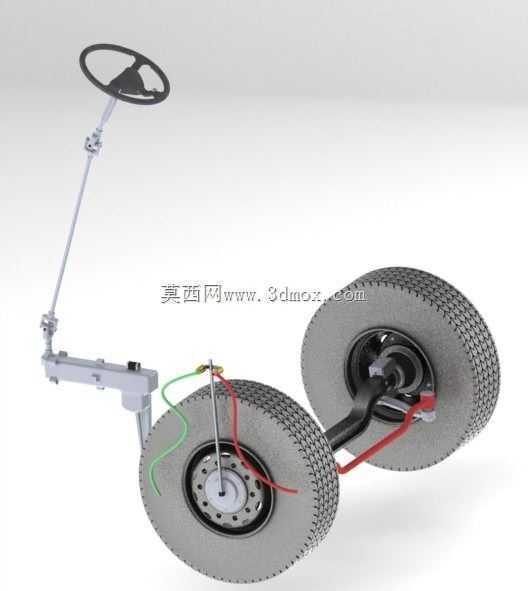

　　这套带传感器的转向悬架结构，主要应用于乘用车辆的前桥底盘系统，承担转向执行、行驶缓冲与车轮运动状态采集的多重作用，是整车底盘线控系统落地的核心机械载体。从实际装车场景来看，该结构适配前置前驱车型的麦弗逊式悬架布局，转向端通过转向柱连接驾驶舱方向盘，将驾驶员的转向输入通过转向拉杆传递至两侧转向节，带动车轮完成偏转动作，整套转向传动的拉杆球头销预留了标准锥面安装接口，可匹配多数量产车型的转向节连接尺寸，安装时球头锁紧螺母的拧紧力矩边界控制在35-45N·m区间，避免力矩过大导致球头座早期磨损。

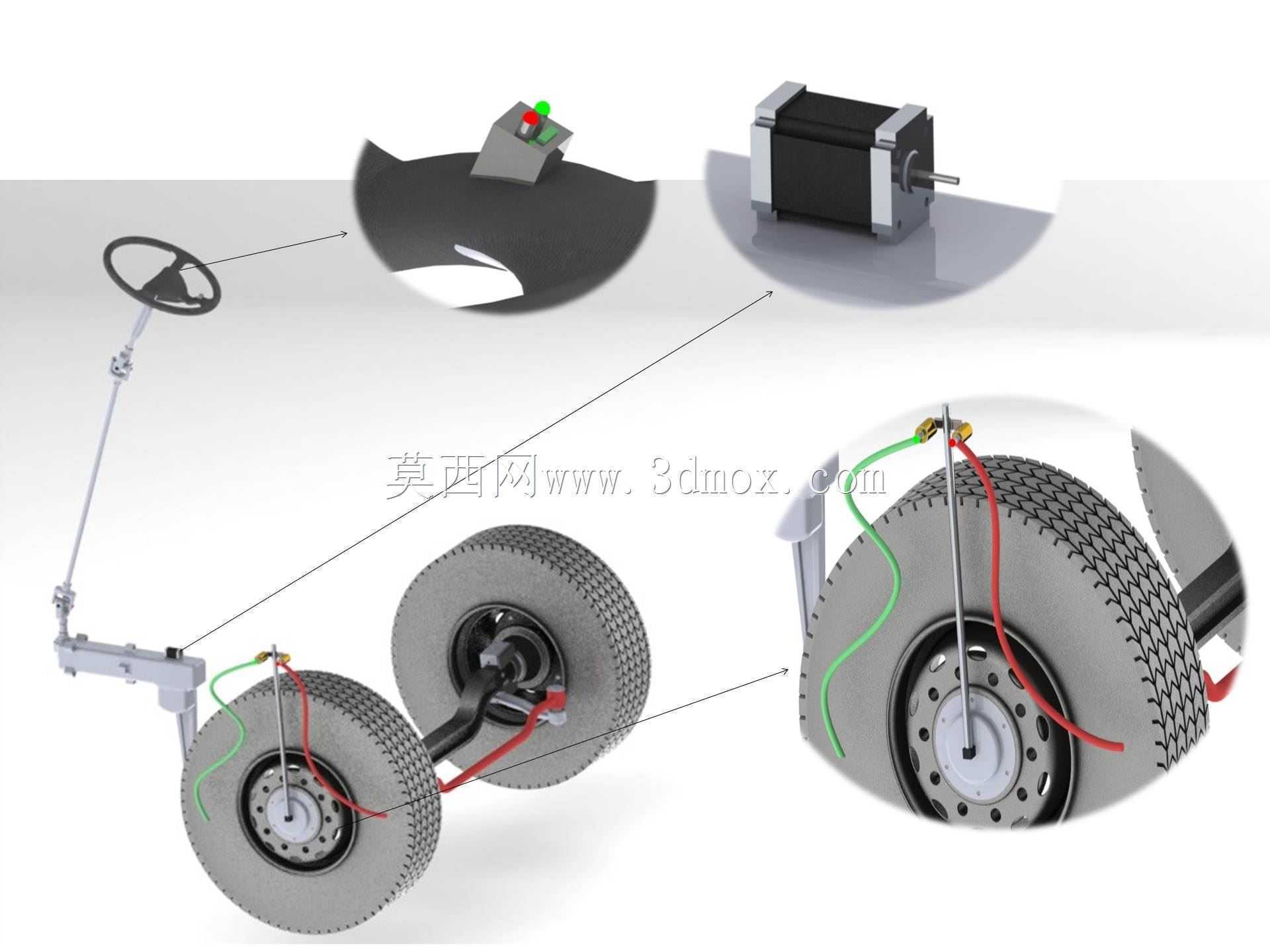

　　设计过程中，传感器的布置是核心考量点，轮速传感器的探头直接对准轮毂轴承的齿圈安装位，探头与齿圈的气隙控制在0.3-0.8mm的合理区间，既避免行车过程中振动磕碰损坏探头，又能保证轮速信号采集的精度，传感器线束沿着悬架下摆臂与减振器支座的走线槽固定，预留了15-20mm的线束余量，适配悬架上下跳动过程中的拉扯变形，避免线束长期受力出现断裂故障。

　　结构的安装边界方面，两侧车轮的轮距设定为1550mm，转向节的主销内倾角设定为7.5°，主销后倾角为2.5°，前轮外倾角为0.5°，这些参数均经过运动学仿真验证，保证转向过程中车轮的侧偏特性符合操控稳定性要求，转向时内侧车轮最大转角可达38°，外侧车轮最大转角为32°，满足整车最小转弯半径小于5.5m的设计要求。悬架部分的螺旋弹簧与减振器集成布置在转向节上方，弹簧刚度匹配整车整备质量设定为22N/mm，减振器的阻尼特性按照压缩与复原行程1:3的比例调校，兼顾行驶平顺性与弯道侧倾控制能力。

　　转向器采用齿轮齿条式结构，齿条的行程设定为145mm，齿轮的模数为1.75，传动比设定为18:1，转向盘的总转动圈数控制在3.2圈，兼顾转向的灵敏性与高速行驶的稳定性。整套结构的所有运动副均预留了润滑脂加注通道，球头、衬套等易损件的安装接口均采用行业通用尺寸，方便后期售后维修更换，传感器的接插件采用防水等级IP67的标准件，可适应雨天、泥泞路段等复杂行驶环境的使用需求，避免进水导致信号失效。
