轻量化A36钢工业机械臂承载结构件

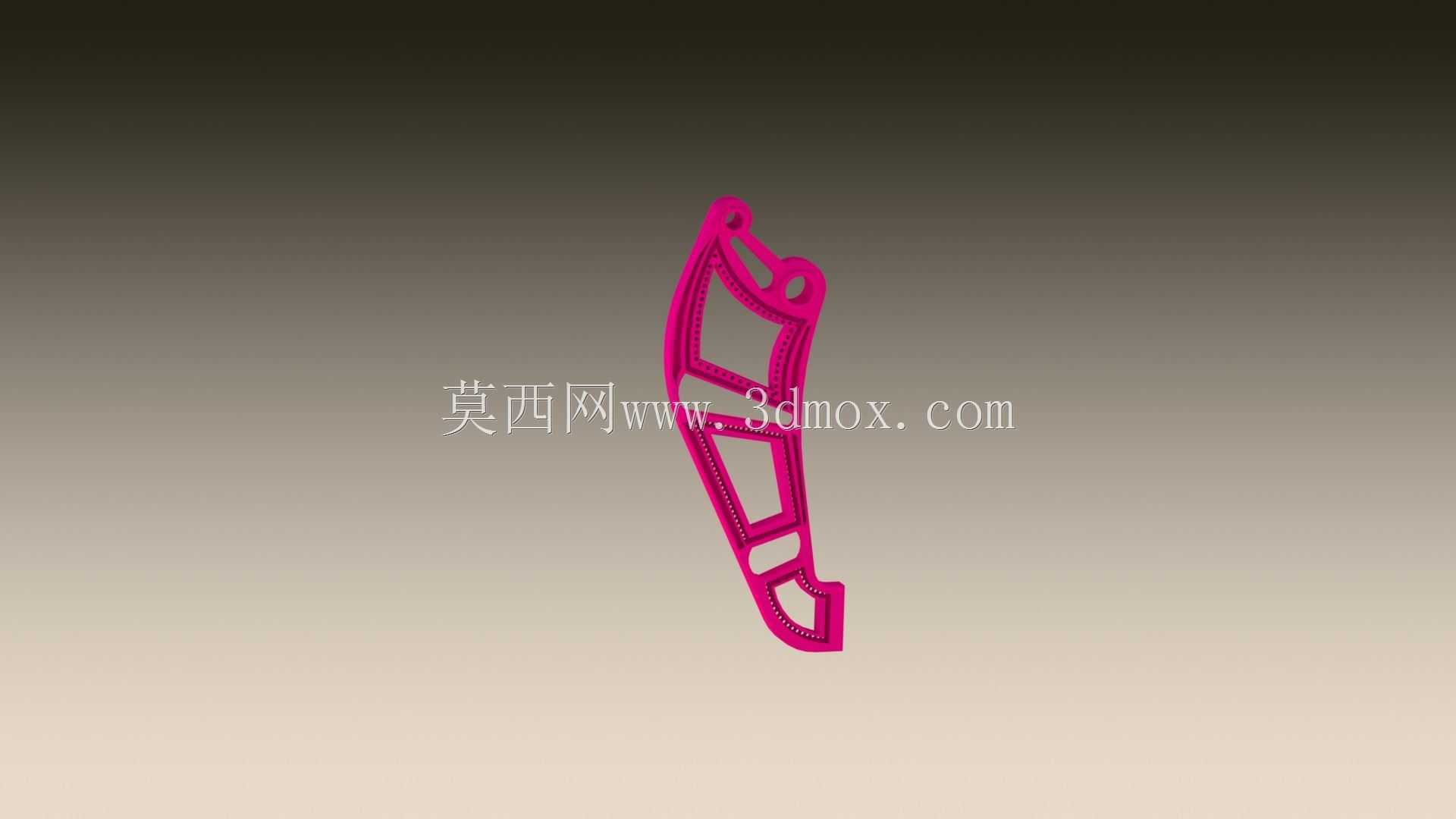

　　这款机械臂结构件的设计，最初是面向中小型工业搬运、上下料工位的末端承载需求，适配10kg级以内的作业负载场景，常见于3C电子零部件转运、小型五金件机床上下料、轻量化工件码垛这类对臂体自重敏感、重复定位精度有一定要求的工位。不同于重型铸造臂体的厚重设计，这款结构件采用镂空式框架构型，在保证整体刚性的前提下尽可能削减非承载区域的材料冗余，从静力学位移分析结果可以看到，在额定负载工况下，臂体最大位移量控制在2mm以内，完全满足常规轻载作业的精度要求，不会因为臂体挠曲变形导致末端执行器定位偏差超差。

　　设计阶段首先锚定的是安装边界约束，臂体根部的铰接安装孔位完全适配主流60关节臂的连接法兰尺寸，不需要额外做转接件就能直接替换同规格的原厂臂件，末端的安装接口预留了标准的气动夹爪、电动吸盘安装螺孔组，孔位公差按照H7级精度设计，装配时不需要二次配钻铰孔。材料选用ASTM A36结构钢，这种材料的焊接性能优异，屈服强度稳定在250MPa左右，对于这类承受交变弯曲载荷的臂体结构来说，材料的疲劳性能足够覆盖8000小时以上的常规作业寿命，不需要额外做表面渗碳、淬火等强化处理，加工成本可控。

　　从结构构型来看，臂体的主受力筋沿着载荷传递路径布置，从根部铰接点到末端安装点形成连续的受力传力带，镂空区域全部避开主应力迹线，不会出现应力集中导致的结构断裂风险。臂体侧面预留的走线槽可以内置伺服电机的动力线、编码器线以及末端执行器的气路管线，避免作业过程中管线外露被周边设备剐蹭。整体重量控制在52千克，单人借助辅助吊具就能完成拆装更换，日常维护时不需要动用大型起重设备，适配中小型加工车间的设备维护条件。在做静力学仿真校验时，约束条件完全模拟实际安装工况，根部铰接点设置全固定约束，末端施加额定负载下的多向复合载荷，同时考虑臂体自身重力带来的附加弯矩，最终的位移云图显示最大变形出现在臂体最远端的安装位，变形量从根部到末端呈线性递增趋势，和理论力学计算的挠曲变形结果偏差在5%以内，仿真结果可信度较高，不需要额外做多次实物样机迭代就能直接投入小批量试制。
