多类型管路连接节点二维结构设计图

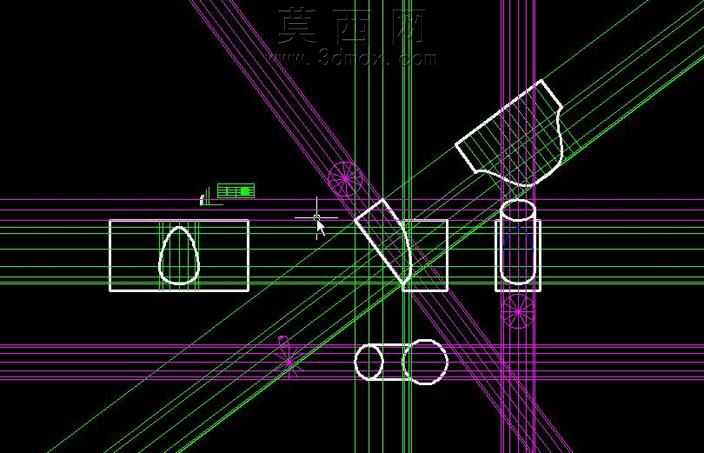

本作品为管路连接节点的二维结构设计成果，采用AutoCAD平台完成全流程绘制，整体围绕多组不同走向、不同连接形式的管路交汇节点展开精细化设计。绘制过程中严格遵循机械制图国家标准，通过分层管理的方式区分不同管线属性，紫色图层对应主输送管路，绿色图层对应辅助定位与辅助管线，白色轮廓线清晰勾勒出各管件的外形边界与连接接口形态。设计阶段首先完成整体管线的空间走向排布，通过正交辅助线定位每一处管路交汇的坐标基准，针对垂直相交、斜向交错、同轴对接三类常见的管路连接形式分别做了结构表达：垂直相交节点处明确标注了管路的贯穿位置与接口补强轮廓，斜向交错节点处绘制了斜切管口的对接形态与定位基准，同轴对接节点处呈现了管口对齐的配合边界与连接段长度。图中同时绘制了不同截面形态的管路端口，包含圆形截面、类椭圆截面两类常见的管路端口形式，每一处端口都配套绘制了对应的投影轮廓线，清晰表达管路的截面尺寸与空间朝向。整体绘图过程中关闭了冗余的标注干扰，仅保留核心的结构轮廓与定位参考线，既能够清晰呈现各管路连接节点的结构逻辑，也为后续的三维建模转化、管路施工安装提供了精准的二维参考依据，完整覆盖了管路连接设计中从排布定位到节点结构表达的全环节设计需求，可作为管路系统设计、五金管件配套选型的基础参考图纸。
