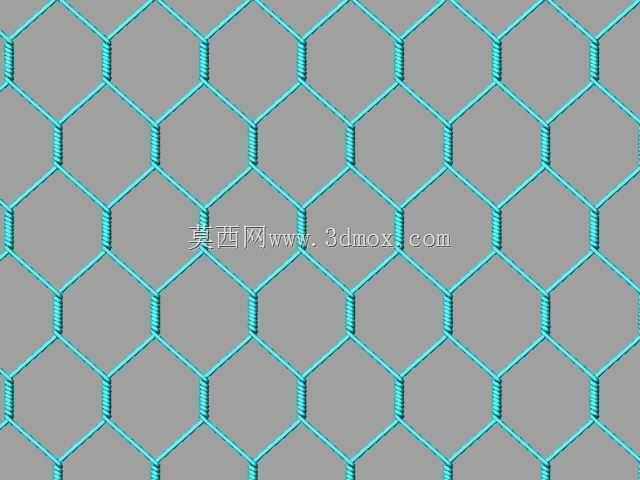

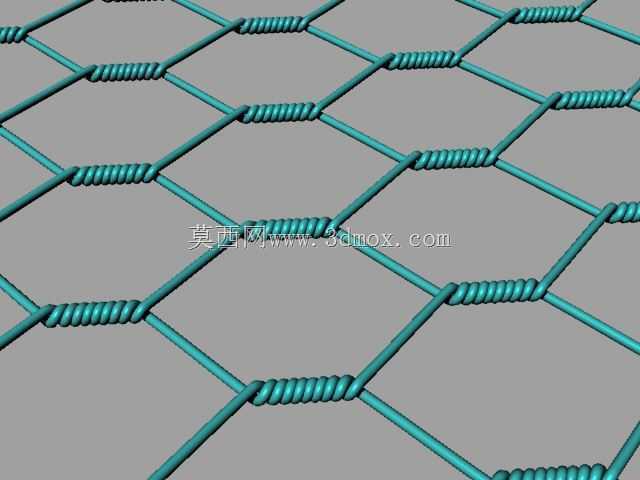

拧花六角金属防护网三维结构设计

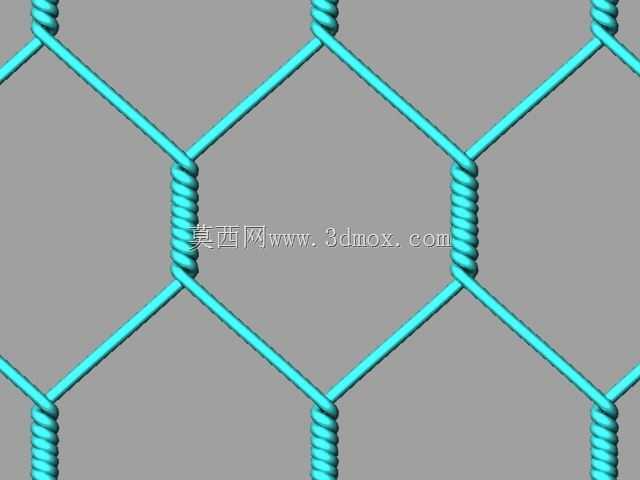

　　这类拧花六角网的结构设计，核心围绕绞合节点的受力稳定性展开，单根金属丝的弯折路径并非简单的六边形拼接，每处节点的双丝拧合段长度、拧合圈数都经过受力校核，避免网面受侧向冲击时节点松脱。从实际应用场景来看，该结构广泛用于边坡落石防护、养殖圈舍围挡、河道护坡固土、矿山巷道临时支护等场景，不同场景下的网孔尺寸、丝径参数会对应调整，比如边坡防护场景下，网孔对角线尺寸通常控制在80-120mm区间，丝径选用2.0-3.0mm的镀锌钢丝，保证网面能承接直径10cm以内落石的冲击而不出现网孔撕裂。设计过程中需要重点考虑网面的延展特性，拧合节点预留的微小转动余量，能让网面在受冲击时通过自身形变分散应力，而非像焊接网那样在应力集中点直接断裂。

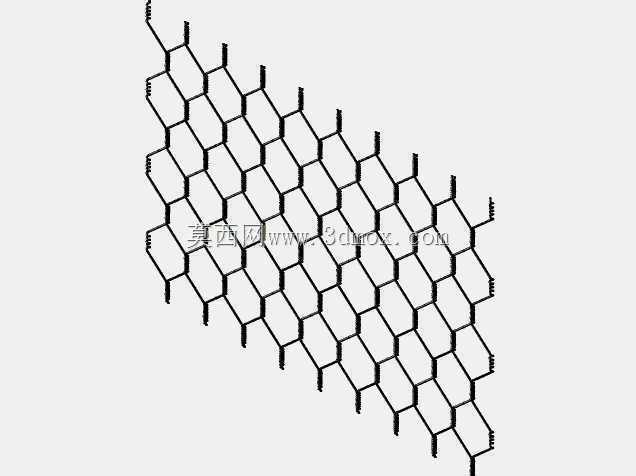

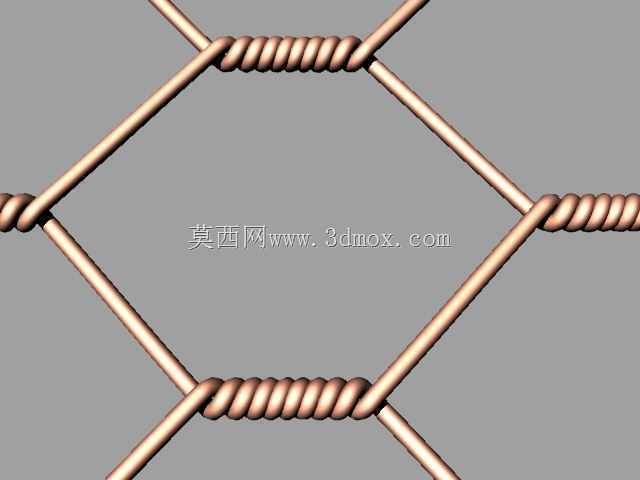

　　安装边界方面，整幅网片的边缘通常会做回弯拧边处理，回弯长度不小于50mm，避免边缘丝头散脱，网片之间的搭接宽度不小于100mm，采用同材质金属丝逐孔拧合固定，或搭配专用卡扣锁紧，保证拼接处的受力强度不低于网面本体。不同于冲压成型的钢板网，这种拧织结构的网面自重更轻，同等防护强度下材料用量能降低30%左右，同时具备更好的地形适配性，在起伏不平的坡面、弧形围挡结构上铺设时，能自然贴合基面，不需要额外做裁切弯折处理。建模时需要还原每处拧合段的螺旋形态，不能简化为直杆拼接，否则后续做有限元受力分析时，节点处的应力传递路径会出现偏差，导致仿真结果与实际受力情况不符。丝材的弯折圆角需要匹配实际加工时的最小弯折半径，

　　避免设计出的结构在实际生产中出现丝材断裂的问题，通常冷拔钢丝的最小弯折半径不小于丝径的1.5倍，设计时要把这个参数融入到每段丝的路径规划里。网孔的成型精度直接影响整幅网的拼接适配性，相邻网孔的对角线尺寸公差需要控制在±3mm以内，否则大面铺设时会出现网片错位、无法张紧的问题。
