MKFL13264-6-0404多回路接线连接器结构

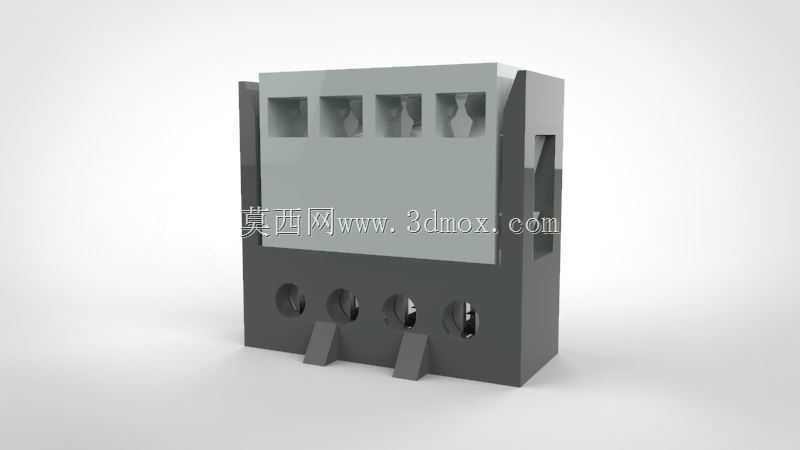

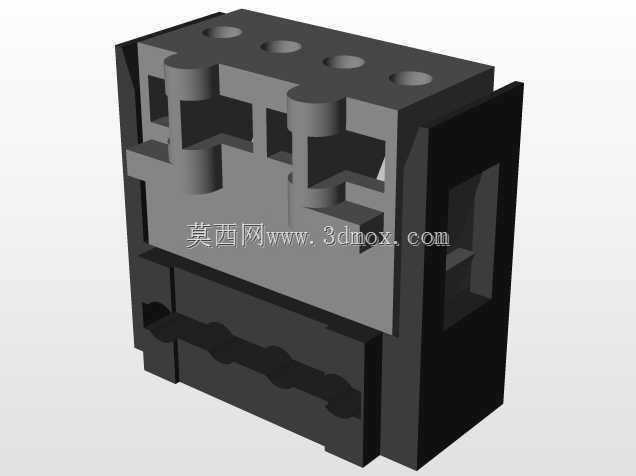

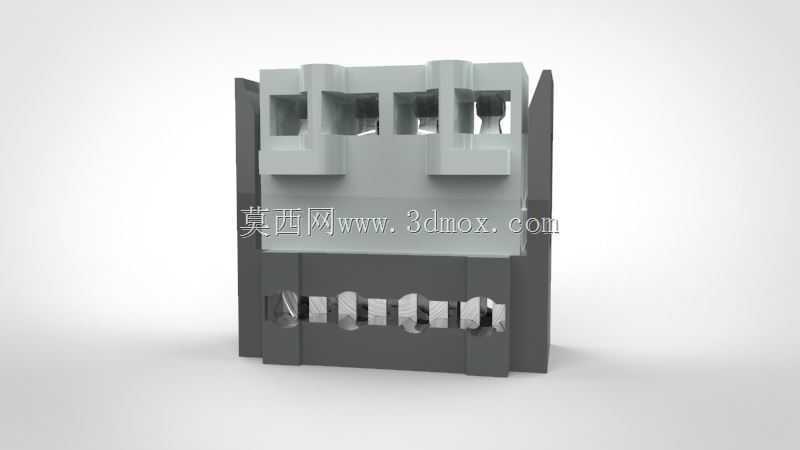

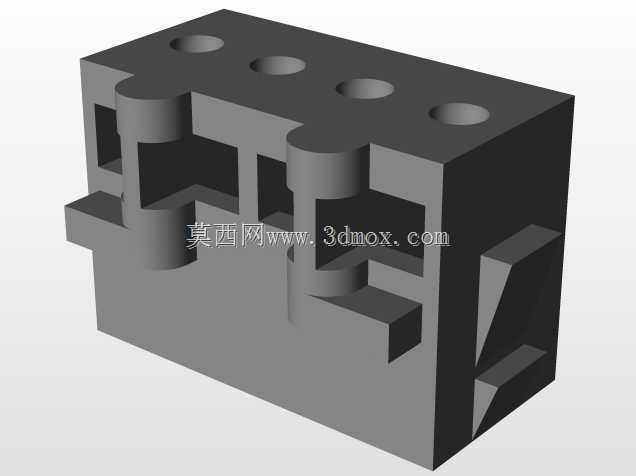

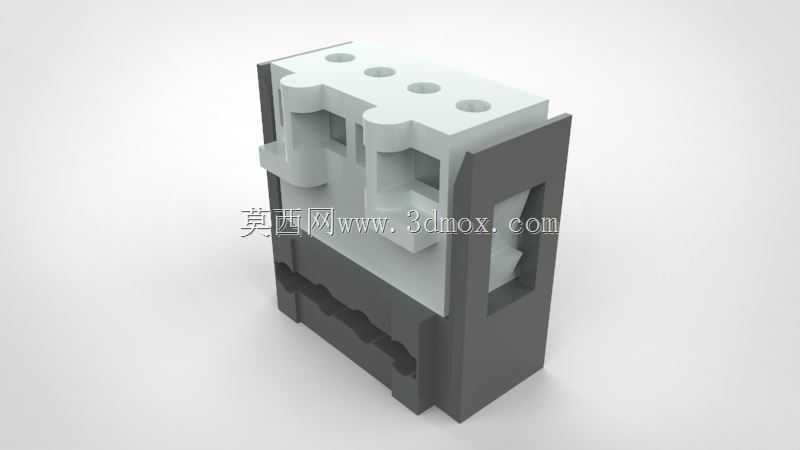

　　这款多回路接线连接器主要面向低压电气柜内布线、设备分线接驳、小型控制回路接线场景设计，在机床控制回路、自动化设备信号接线、小型配电柜分线环节中，可替代传统的导线铰接、绝缘胶带缠绕的接线方式，大幅降低接线处接触不良、线芯脱落的故障概率。从结构设计来看，主体采用上下分层的卡装式结构，上部设置四个独立的接线孔位，每个孔位对应独立的导线压接腔，腔体内预留了压线螺钉的安装空间，可适配1.5-4平方毫米的多股铜芯导线接入，相邻接线位之间设置了绝缘隔筋，避免不同回路导线误触引发的短路问题。外壳采用深浅双色的绝缘阻燃材质，深灰色部分为基座承载结构，具备一定的抗形变能力，可适配DIN导轨卡装或者螺钉直接固定两种安装方式，安装边界上，

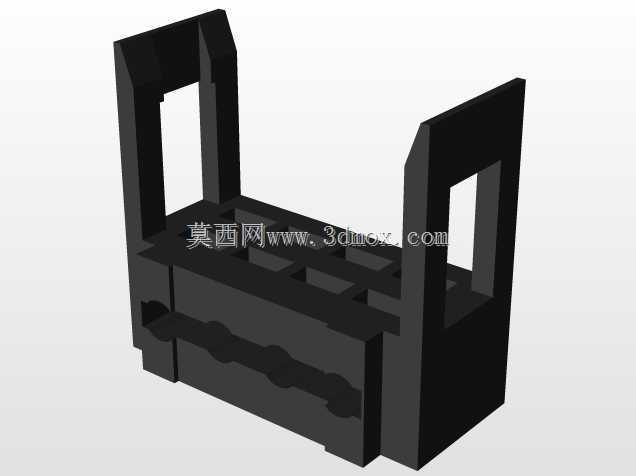

　　基座背部预留了标准35mm导轨的卡扣槽，直接卡装即可完成固定，若采用螺钉固定，基座两侧预留的安装孔中心距为28mm，适配M4规格的安装螺钉，整体安装占用的柜内空间宽度为32mm，高度为48mm，深度为42mm，在紧凑的柜内布线场景中不会占用过多走线空间。设计过程中重点考虑了接线操作的便利性，上部的接线孔采用沉头导向设计，导线剥线后可直接插入孔位，无需额外对准腔体内的压接位置，下部的基座部分设置了导线防脱卡槽，当导线压接完成后，导线外层绝缘皮可卡入卡槽内，避免设备运行过程中受振动拉扯导致线芯从压接位置松脱。在实际使用场景中，这类连接器可同时完成四路独立回路的导线对接，既可以实现单路导线的续接，也可以作为分线端子实现单路输入、

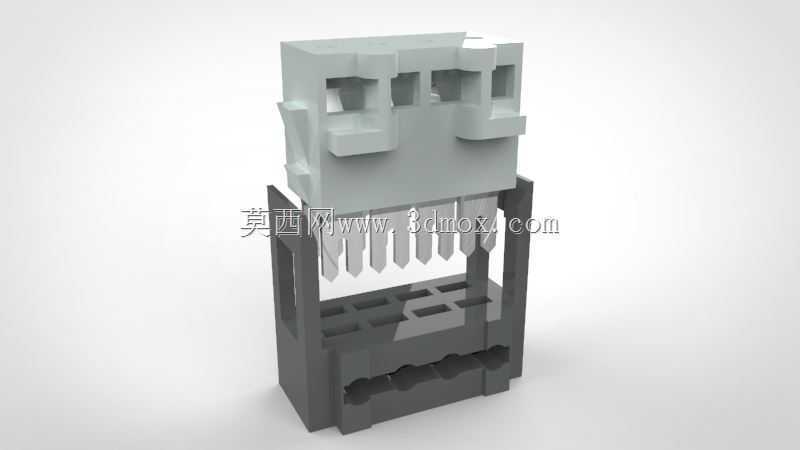

　　多路输出的分线功能，相比传统的接线端子排，这款集成式的连接器无需额外拼接端子单元，整体结构的一致性更好，绝缘防护等级可达到IP20，能够满足常规工业电气柜内的使用要求，避免人手误触带电部位引发的安全问题。结构建模过程中，对每个接线腔的拔模角度做了适配注塑生产的优化，隔筋厚度设置为1.2mm，既保证了绝缘强度，也避免了注塑过程中出现缩痕、缺料的问题，基座与上部接线座的配合面设置了定位卡扣，装配时无需额外紧固件即可完成上下壳体的扣合，装配效率更高，同时卡扣的扣合量设置为0.8mm，可保证长期使用过程中不会因温度变化、振动出现壳体松脱的问题。
