健身用A型握力器扭力弹簧结构设计

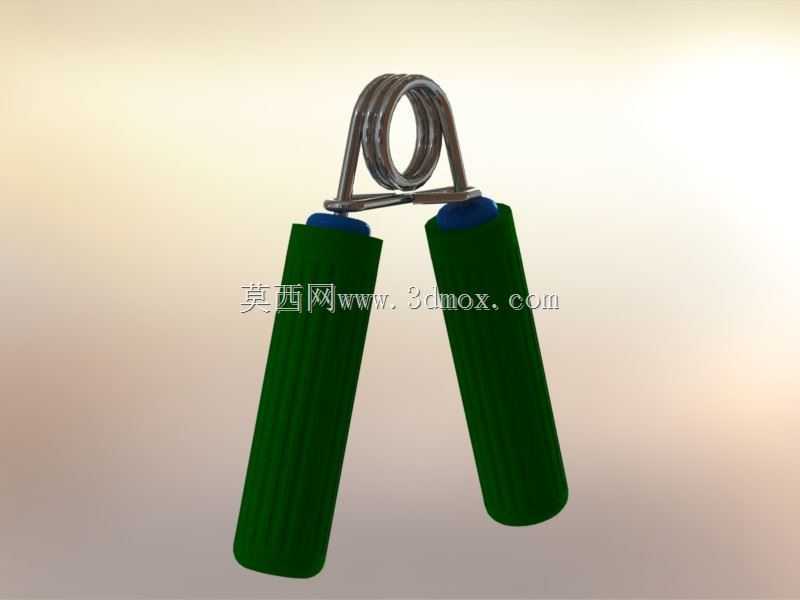

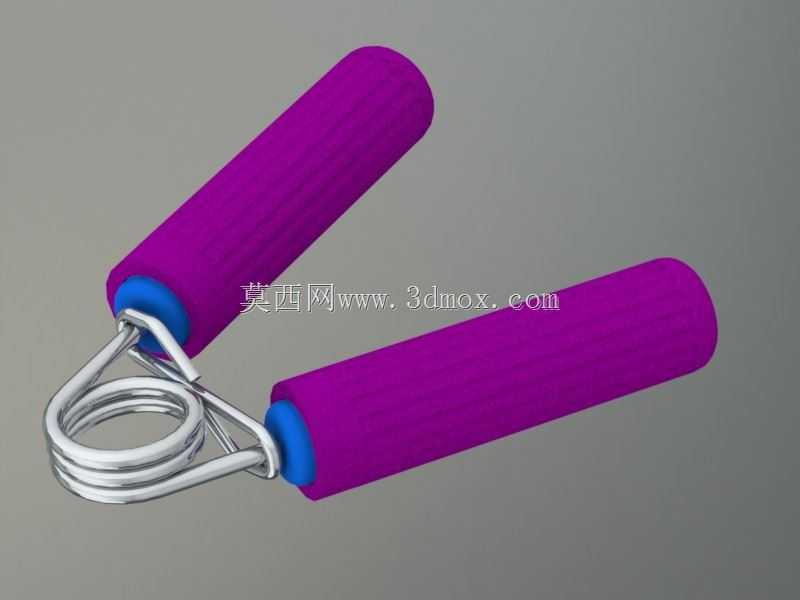

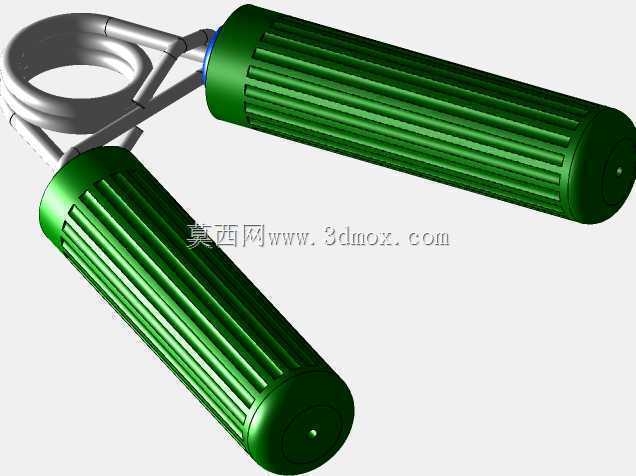

　　这款扭力弹簧是A型握力器的核心施力部件，日常在民用健身器材、康复训练辅具领域应用十分广泛，不管是家用健身场景下的手部力量训练，还是术后手部肌力恢复的康复训练场景，都能见到这类结构的身影。从功能特性来看，该弹簧采用多圈同心扭转结构设计，依靠扭转变形产生的回弹力提供握持阻力，两端的弯折挂耳直接嵌入握把的安装卡槽内，不需要额外的紧固件就能完成固定，装配工序十分简便。握把受力闭合时，弹簧圈沿中心轴产生均匀扭转变形，松开后能快速带动握把复位，反复开合过程中不会出现卡滞、偏摆的问题，能保证握持施力的线性反馈。设计过程中首先要确定弹簧的有效圈数，圈数过多会导致初始阻力过小，达不到力量训练的负荷要求，圈数过少则会使弹簧刚度太大，不仅握持费力，

　　长期使用还容易出现应力集中导致的断裂问题。弹簧丝的直径选择需要匹配目标训练负荷，常规家用款的弹簧丝直径多在2mm到3mm区间，能提供5kg到30kg不等的握持阻力，适配不同力量基础的使用人群。两端挂耳的弯折角度需要严格匹配握把的安装槽角度，角度偏差超过5度就会导致装配后握把出现错位，开合过程中弹簧会和握把内壁产生摩擦，不仅会产生异响，还会加速弹簧表面镀层的磨损，缩短使用寿命。安装边界方面，弹簧自然张开状态下的整体宽度要略小于握把合拢端的内侧间距，保证弹簧安装后不会出现过度预压，自由状态下握把能保持稳定的张开角度，张开角度通常控制在45度到60度之间，符合人手自然张开的握持姿态，握持时不需要过度伸展手指就能完成施力。

　　弹簧的中心圈同轴度公差需要控制在0.1mm以内，避免开合过程中弹簧出现侧向偏移，导致两侧握把受力不均，长期使用出现握把歪斜的问题。弹簧表面做了镀锌或者镀铬处理，能避免日常使用中接触汗液产生锈蚀，延长部件的使用寿命，两端挂耳的端部做了圆角处理，不会割伤握把的塑料或者泡棉包覆层，也能避免装配过程中划伤操作人员。
