不锈钢蜗杆式喉箍紧固结构三维设计

　　这类蜗杆式紧固箍是流体管路布设、线束固定、软硬管对接场景里最常用的紧固定位零件，日常在给排水管路接驳、气动系统软管对接、汽车油路管线固定、通风管道接口锁止、户外设备线束捆扎等场景都能见到它的身影，核心作用是通过环绕式抱紧力抵消管路内部介质压力带来的脱开力，同时适配一定范围内的管径公差，不需要针对每一种管径单独定制紧固件，大幅降低管路安装的配件储备成本。

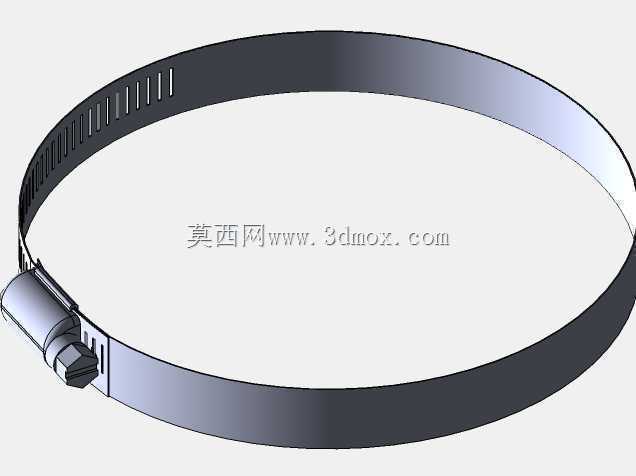

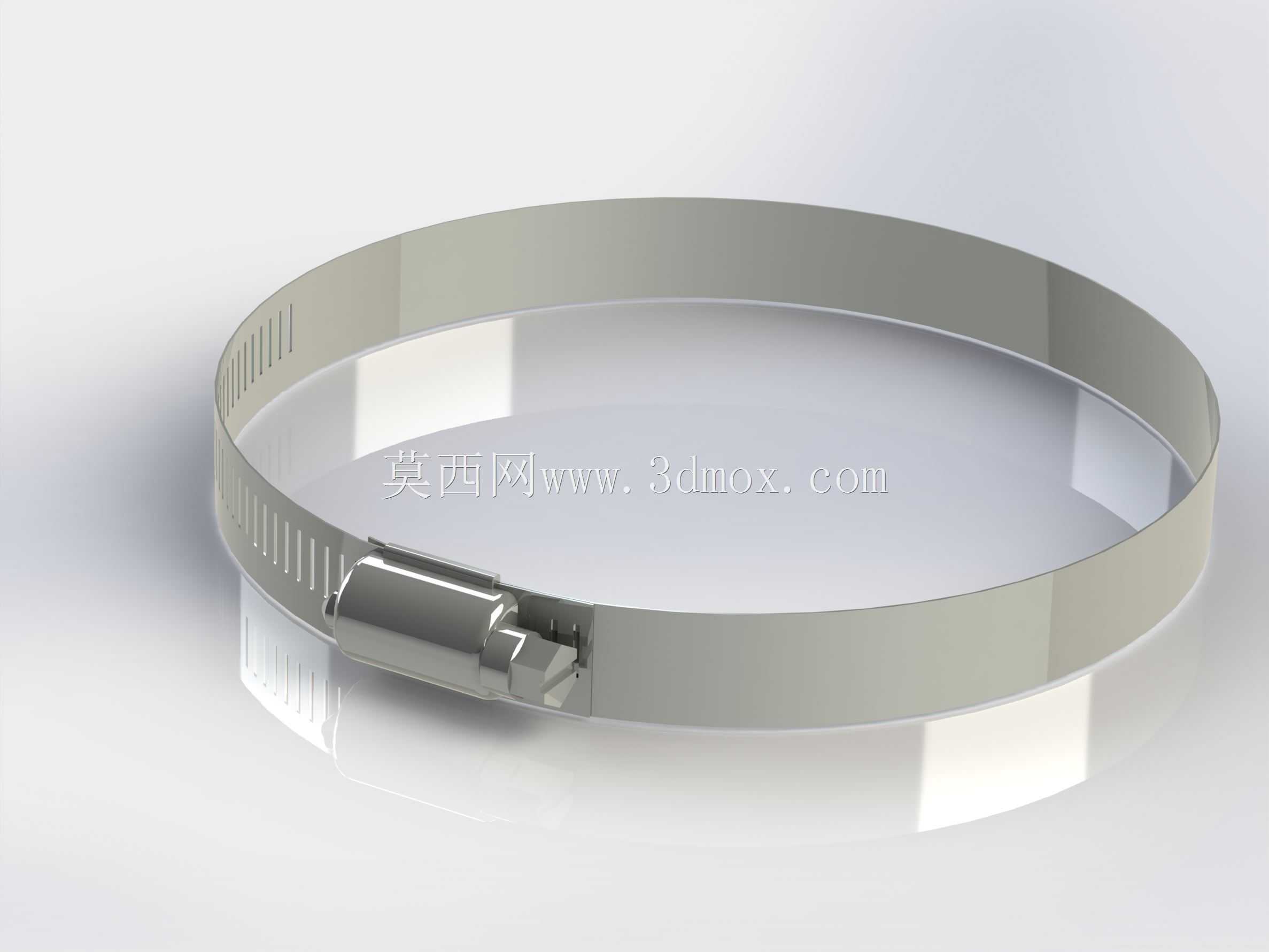

　　从结构设计逻辑来看，整个零件采用开式环形钢带作为抱紧主体，钢带表面冲制出连续的等距啮合齿槽，一端铆接蜗杆锁紧组件，蜗杆的齿牙和钢带表面的齿槽完全啮合，转动蜗杆端部的驱动槽时，就能带动钢带环绕收紧，逐步缩小环形的有效内径，最终抱紧被固定的管件外壁。这种蜗杆传动的结构自带自锁特性，只要钢带和蜗杆的啮合齿形角度设计合理，在受到管路向外的扩张反力时，蜗杆不会发生反向回转，能长期保持稳定的抱紧力，不会因为设备运行的振动、温度变化带来的材料热胀冷缩出现松脱。

　　建模过程中首先要确认钢带的成型边界，钢带采用薄规格不锈钢带冲压成型，厚度根据适配的管径区间匹配，小通径的紧固箍钢带厚度控制在0.4-0.6mm，大通径重载场景的钢带厚度会提升到1mm以上，钢带的宽度同样和承载能力匹配，常规民用、工业轻载场景宽度多在8-12mm，重载管路固定会用到15mm以上宽度的钢带，保证抱紧力均匀分布在管件接触面上，不会因为局部压强过高割伤软质管材外壁。钢带的齿槽冲制深度需要和蜗杆齿形做匹配，齿槽过浅会导致啮合强度不足，收紧时容易出现跳齿，齿槽过深则会降低钢带本身的结构强度，钢带受拉时容易在齿槽位置发生断裂。

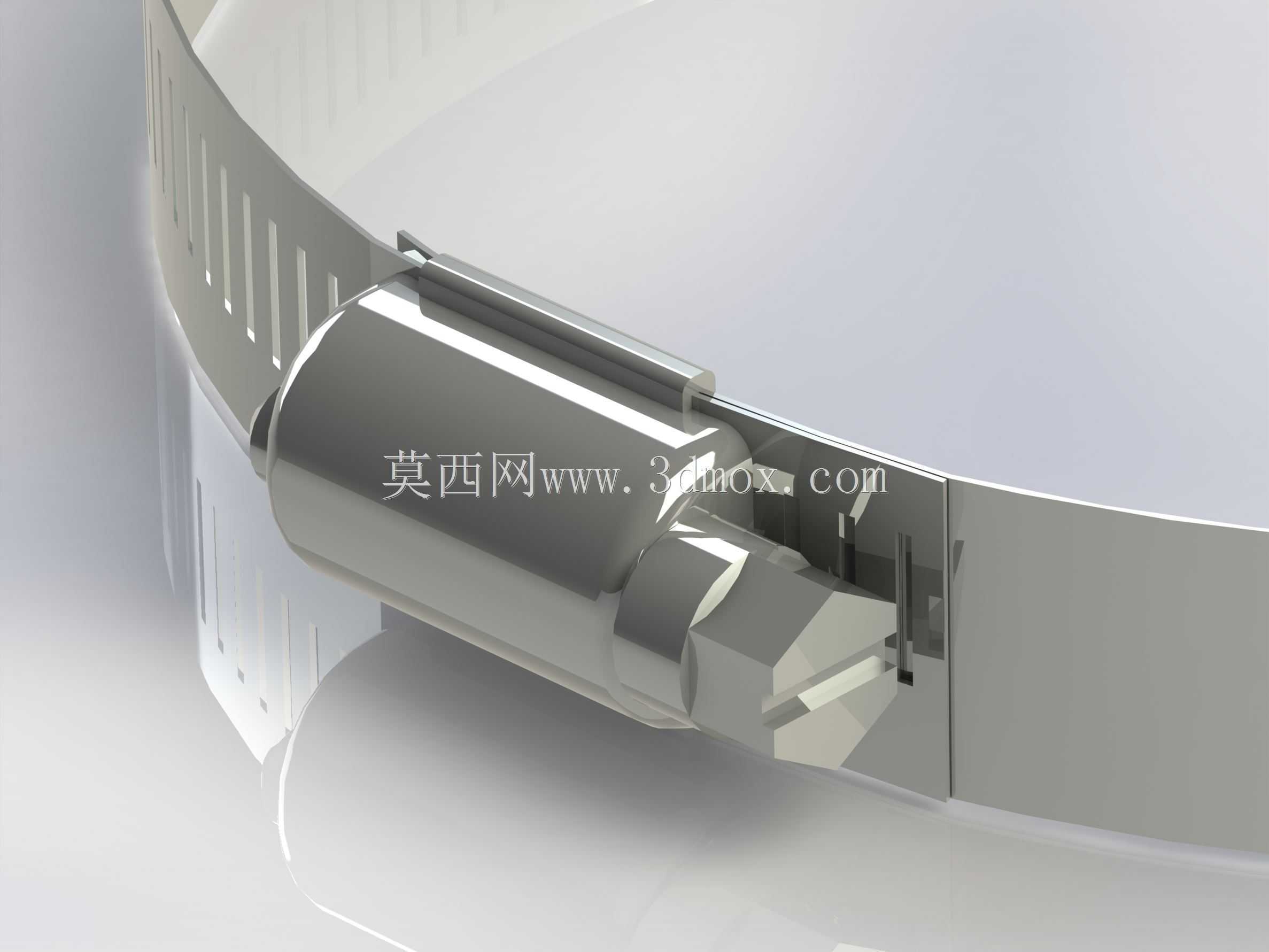

　　蜗杆组件的设计是整个结构的核心，蜗杆两端通过铆接在钢带上的壳体做定位，保证蜗杆转动时不会出现轴向窜动，蜗杆端部的驱动槽适配常见的一字螺丝刀、六角套筒等通用工具，不需要专用工具就能完成现场安装和拆卸调整。建模时需要注意蜗杆和钢带齿槽的啮合间隙，预留合理的装配公差，保证转动蜗杆时顺滑无卡滞，同时不会因为间隙过大导致锁紧后出现旷量。整个环形结构的开合范围要覆盖目标适配的管径区间，最小收紧直径要小于目标适配管径的下限，最大张开直径要大于目标管径的上限，保证安装时可以直接将箍圈套在管件外侧，不需要拆解紧固件就能完成套装，提升现场安装效率。

　　从安装边界来看，这类紧固件安装时不需要在被固定件上做打孔、焊接等二次加工，只需要将箍环调整到合适的内径套在对接位置，转动蜗杆收紧到指定力矩即可，拆卸时反向转动蜗杆就能松开箍圈，可重复多次使用，维护调整十分方便。设计时还要注意钢带边缘做圆角钝化处理，避免安装和使用过程中锋利的钢带边缘划伤操作人员，同时也避免割伤软质管材的外壁，延长管路的使用寿命。蜗杆壳体的铆接点要做强度校核，保证在最大收紧拉力下铆接点不会出现脱开，整个结构的所有棱角位置都做小圆弧过渡，避免应力集中导致钢带在反复受力时出现疲劳断裂。
