五米见方户外简易木质棚架结构设计

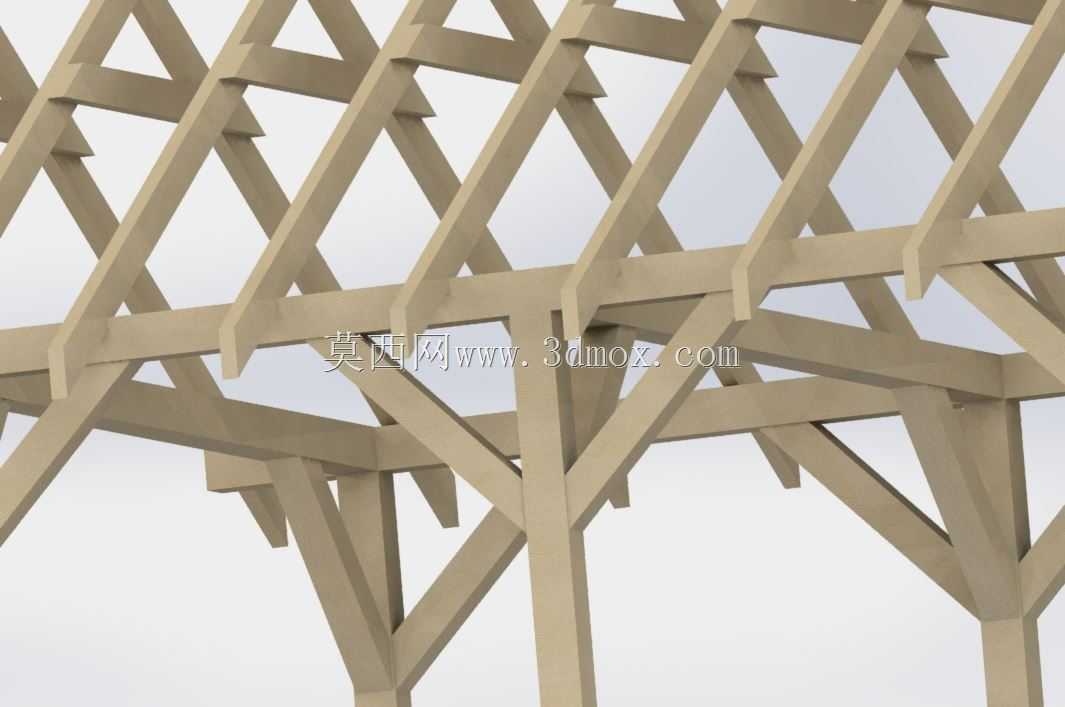

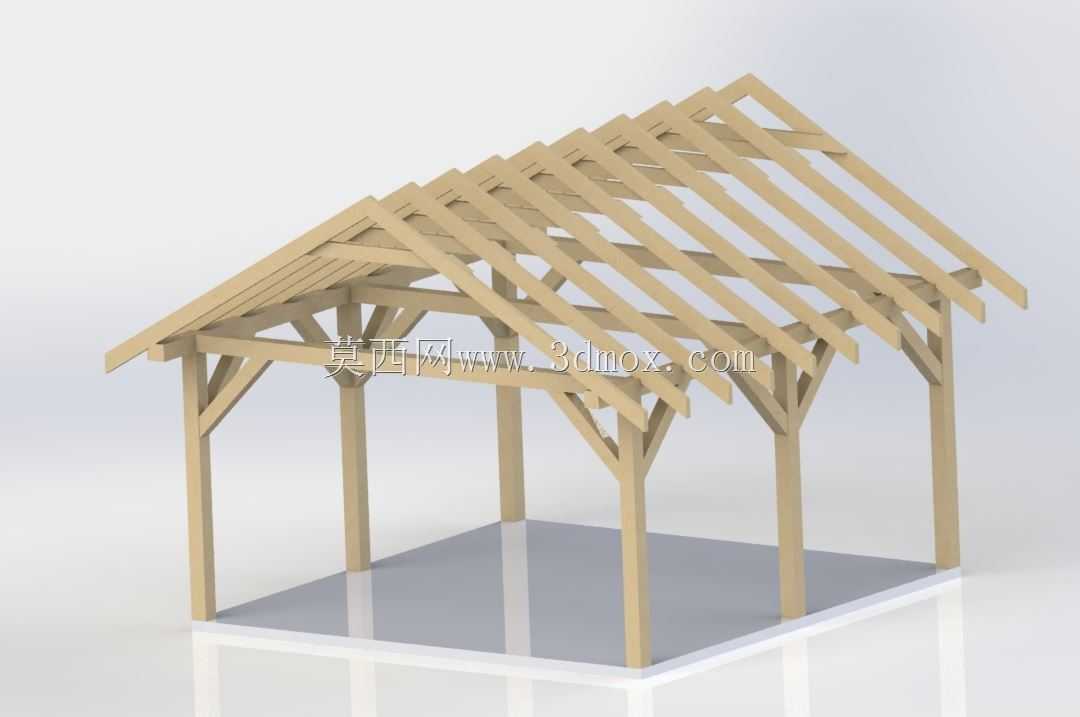

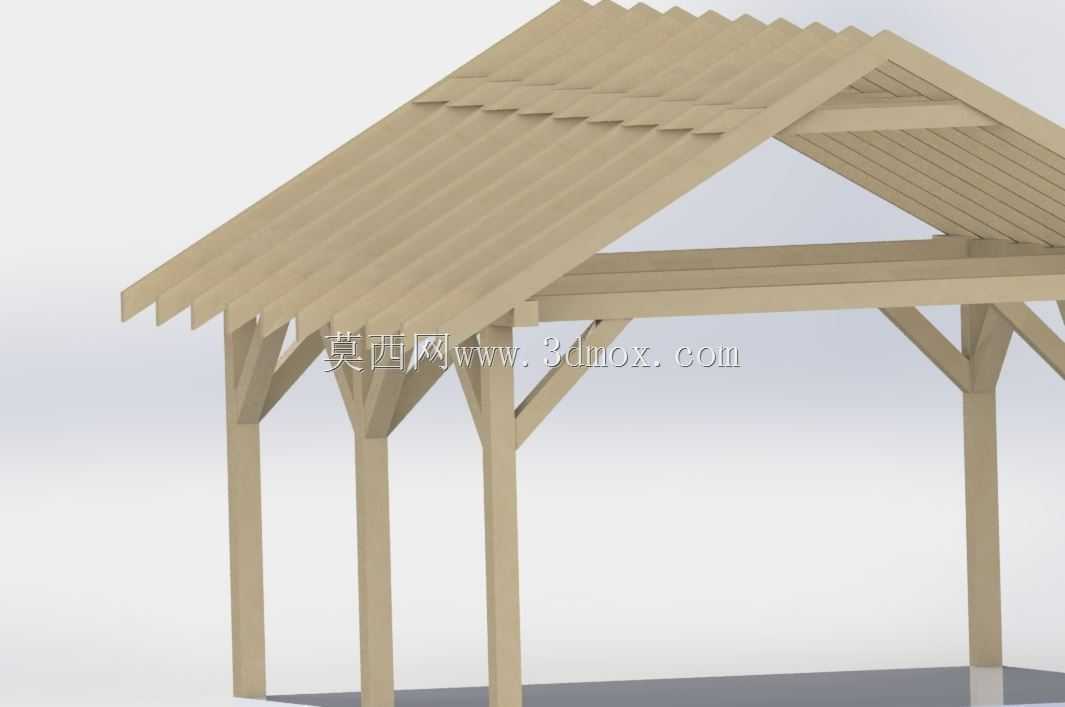

　　这款五米见方的木质棚架，在户外临时作业、物料暂存、休闲区搭建场景中有着很高的适配性，很多厂区临时堆料点、户外检修工位旁的遮阳避雨区域、乡村庭院的休闲遮阳区，都会采用这类结构简单、搭建便捷的木棚方案。从结构设计逻辑来看，整体采用梁柱式承重体系，立柱直接落地承接屋面所有荷载，每根立柱顶部都设置了斜向支撑的三角牛腿结构，用来分散屋面椽条传递下来的竖向荷载，同时抵消侧向风载荷带来的水平推力，避免棚架在大风天气出现整体侧倾的问题。屋面采用等间距排布的椽条结构，椽条顺着双坡屋面的坡度方向铺设，相邻椽条的间距经过荷载验算，既可以直接铺设彩钢瓦、沥青瓦等屋面材料，也能在椽条上方额外加装挂瓦条适配不同的屋面覆盖需求，

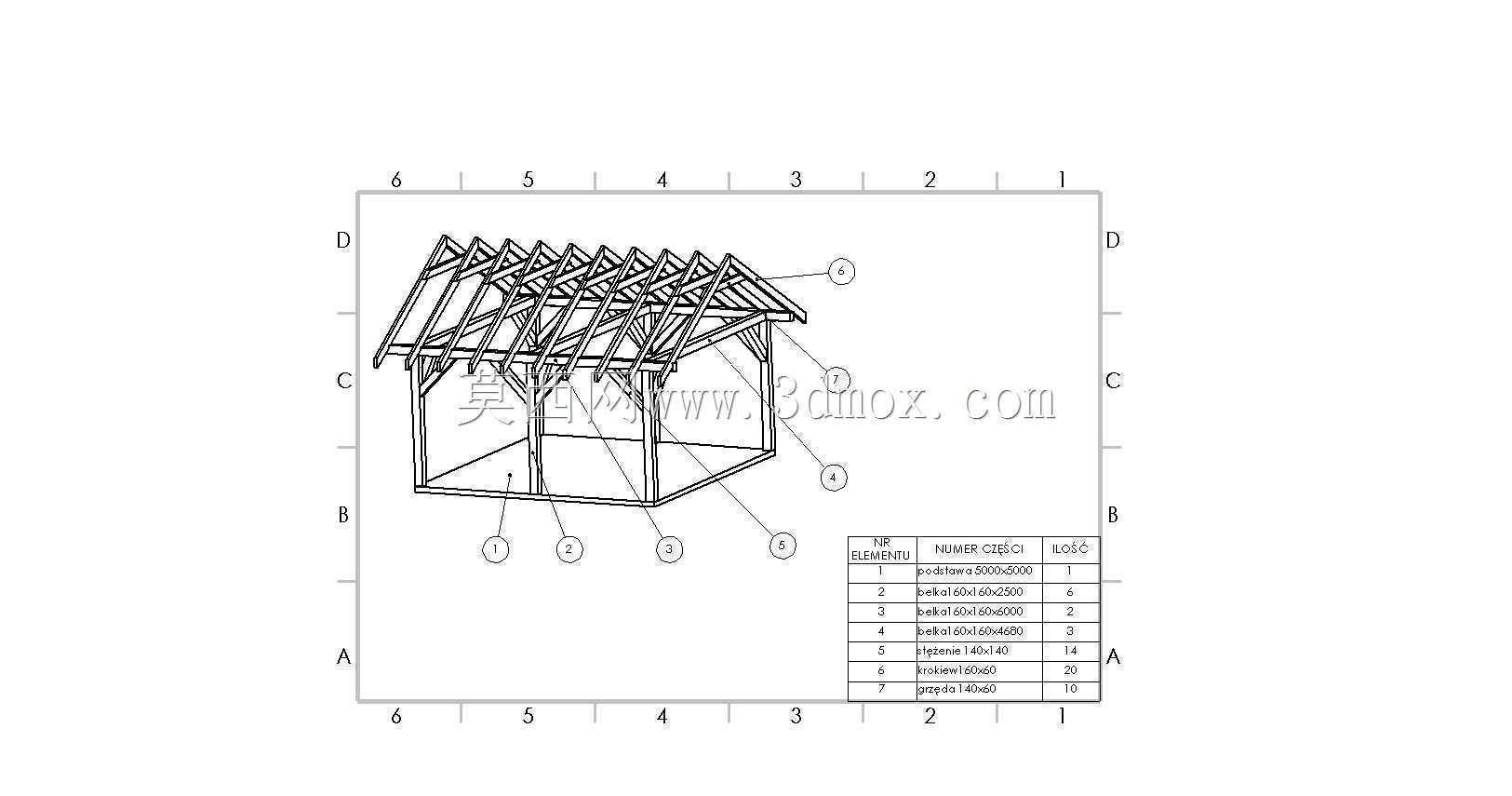

　　双坡的屋面坡度设置兼顾了排水效率与材料利用率，不会因为坡度过陡造成木材浪费，也不会因为坡度过缓导致雨季屋面积水渗漏。整体底座边界为5mx5m的正方形，安装时只需要将六根立柱的落点按照预设的点位固定，可采用混凝土预埋、膨胀螺栓固定在硬化地面、或者直接将立柱底端做防腐处理后埋入土层三种安装方式，适配不同的场地基础条件，不需要复杂的地基处理，普通施工人员参照结构排布就能快速完成搭建。从功能特性来看，这款棚架没有多余的围护结构，属于开敞式构筑物，四面通透通风性好，既可以为下方区域遮挡直射阳光、阻隔小雨，也不会影响区域内的空气流通，适合放置需要通风存放的物料，或者作为户外作业的临时遮蔽工位，也可以在庭院中作为停车棚、户外茶座的遮阳区使用。

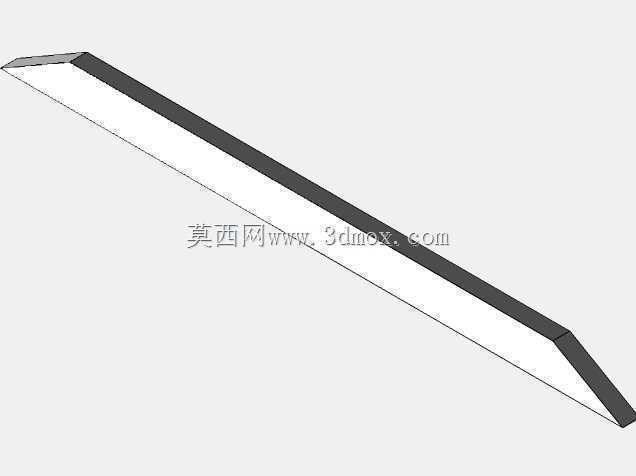

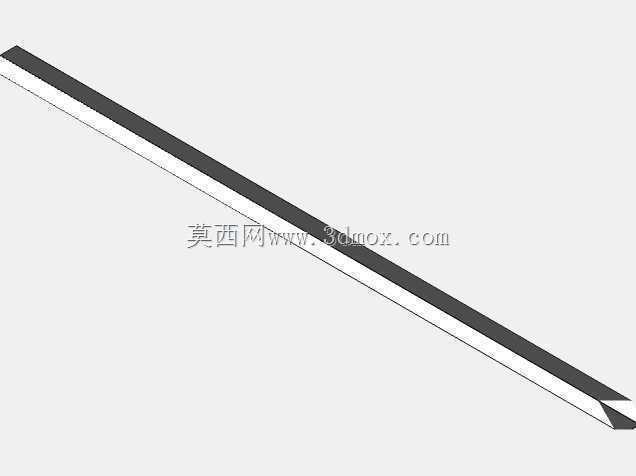

　　设计过程中所有木构件的连接节点都采用了传统木结构的榫接辅助螺栓固定的方式，既保留了木结构节点的韧性，也通过金属紧固件提升了节点的连接强度，避免长期使用后节点松动，所有外露的木构件端面都做了切角处理，减少积水残留的概率，延长整体结构的户外使用寿命。椽条的排布密度同时考虑了承重与自重的平衡，不会因为排布过密造成整体结构自重过大增加立柱荷载，也不会因为间距过大导致屋面覆盖材料出现下挠变形的问题，立柱的截面尺寸经过承重核算，在满铺屋面材料、承受常规积雪荷载的工况下，不会出现压弯失稳的情况。
