立式钢制耐冲击实弹射击训练靶架

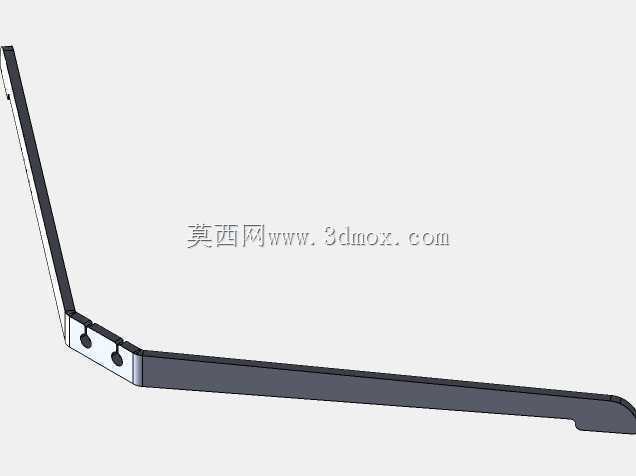

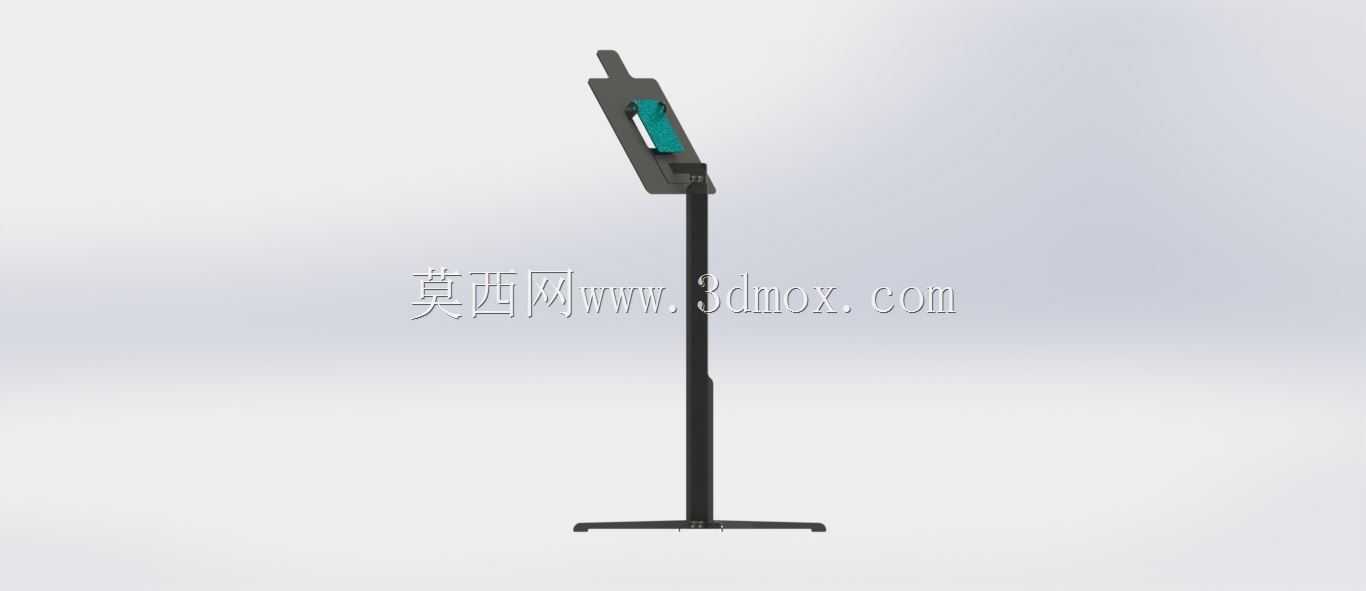

　　这款立式钢制射击靶主要面向民用射击训练场、战术实训场地、户外射击运动场景使用，核心作用是为实弹射击训练提供稳定的受弹靶面承载结构，替代传统木质、塑料靶架易损坏、抗弹性能不足的缺陷。从结构设计逻辑来看，整体采用落地式单立柱支撑结构，底部为横向延展的工字型支撑脚，无需额外打膨胀螺栓固定，可直接放置在硬化平整的训练场地地面上，依靠自身结构重量保持射击过程中的稳定性，场地转移时可直接整体搬运，无需拆装作业，适配临时实训场地快速布设的需求。立柱部分采用矩形空心型钢制作，在保证整体结构刚度的同时控制整体自重，避免搬运过程中过重导致的操作不便，立柱与底部支撑脚采用满焊连接，焊缝位置做打磨钝化处理，避免应力集中导致受弹震动后焊缝开裂。

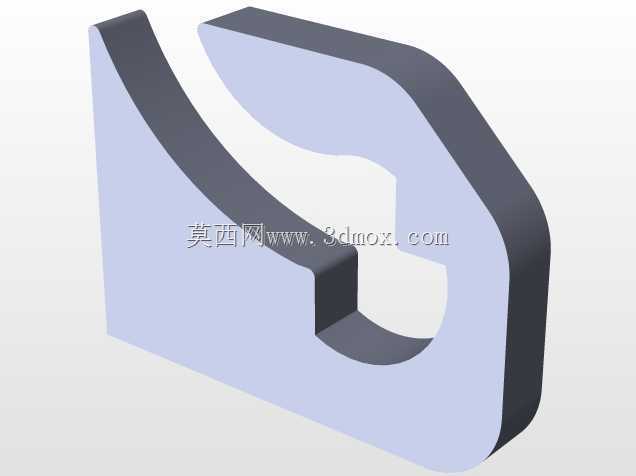

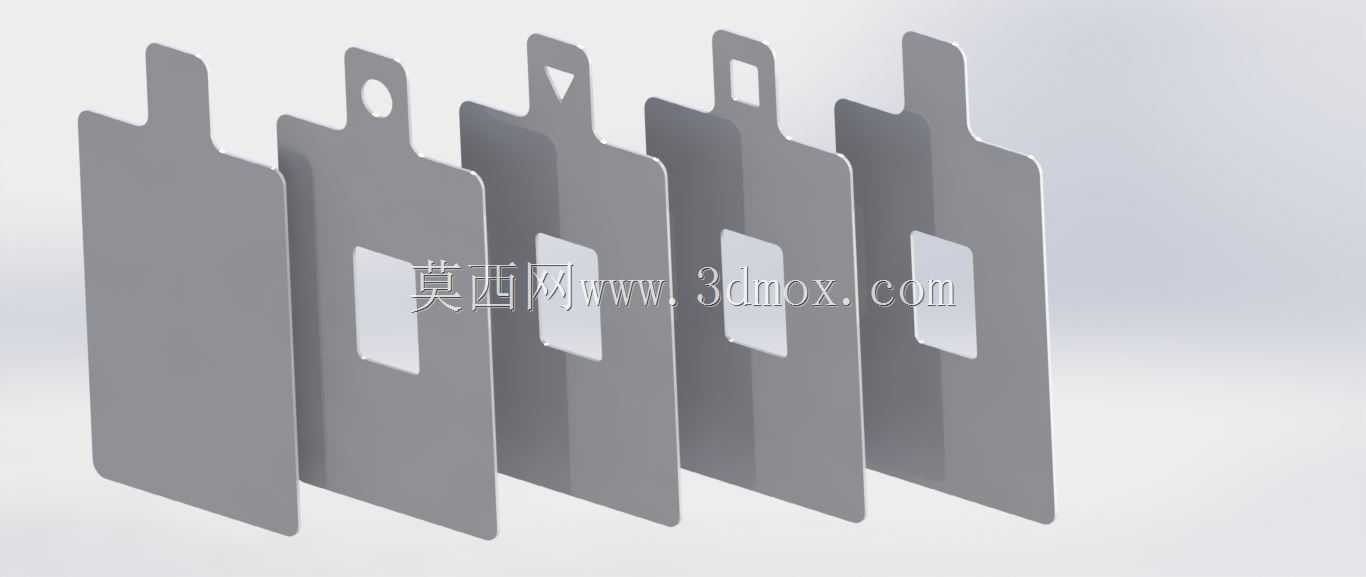

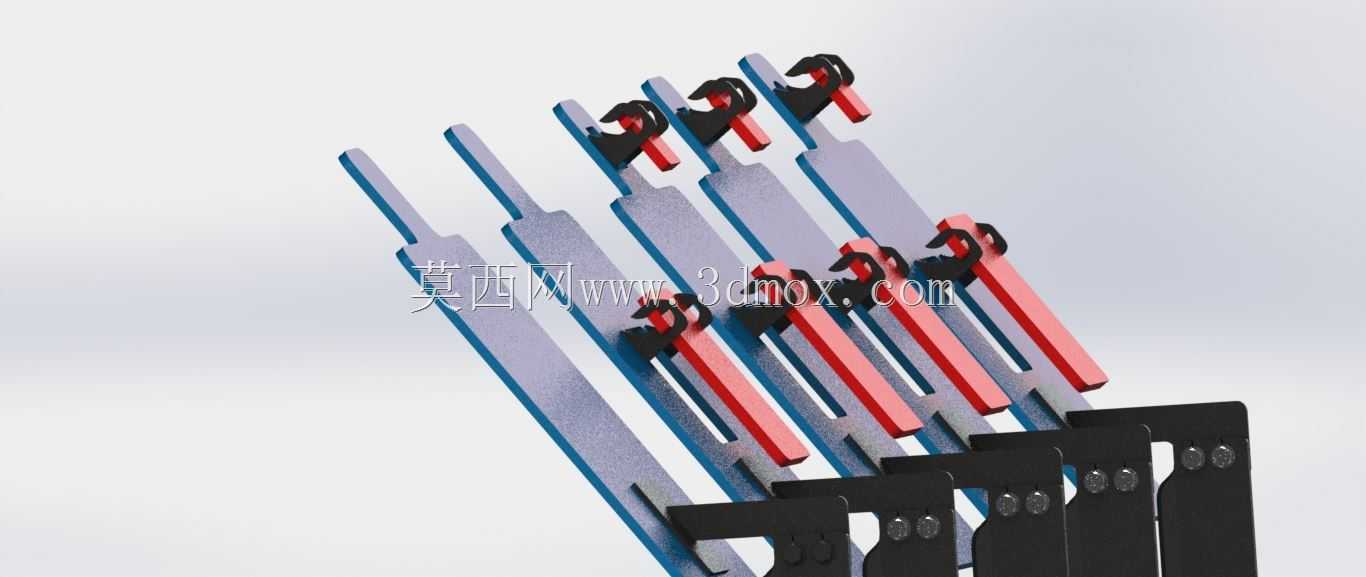

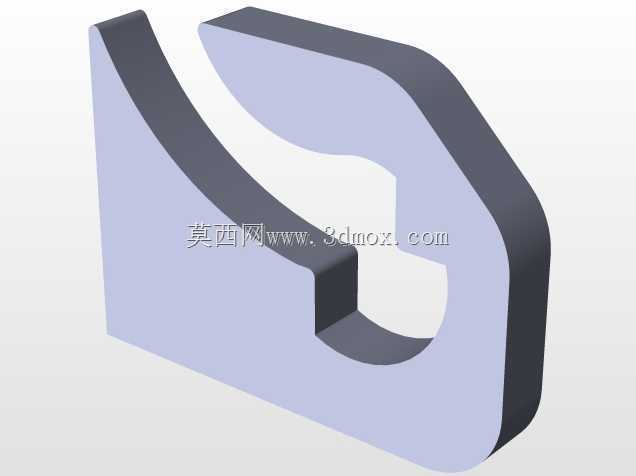

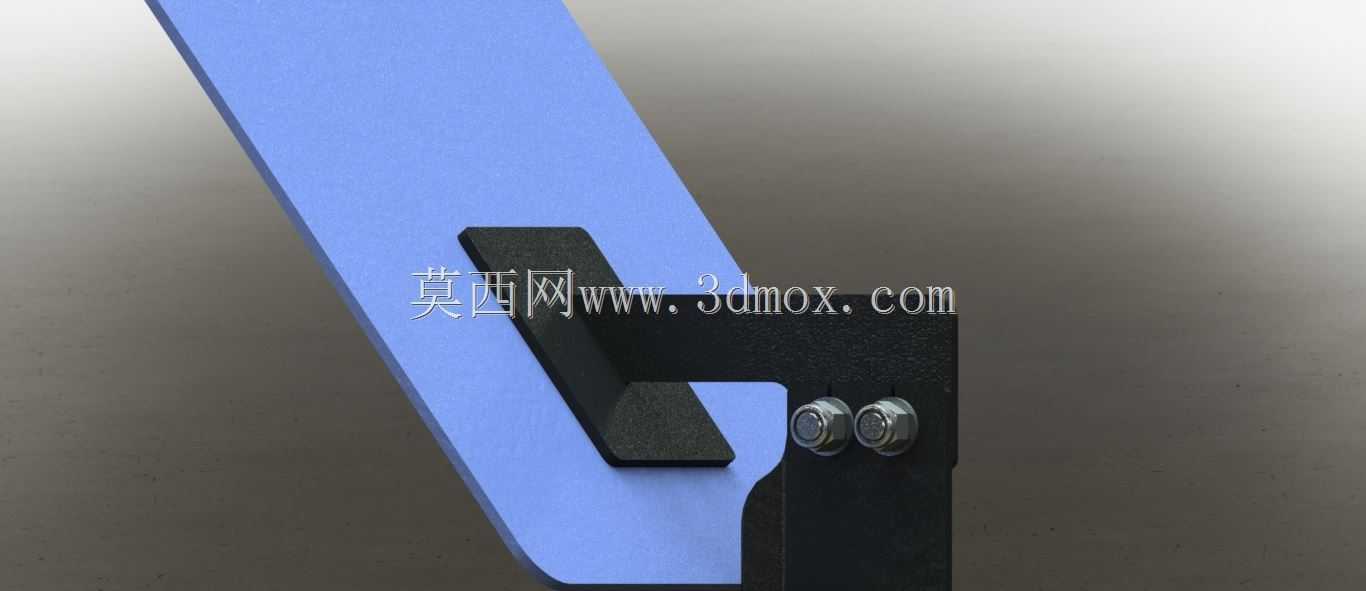

　　上部靶板夹持结构采用可倾角调节的铰接设计，可根据训练科目的不同调整靶板的倾斜角度，适配不同射击距离、不同射击姿势下的瞄准视角需求，夹持槽预留10mm厚度的靶板安装间隙，可适配推荐的AR550防弹钢板靶面，夹持结构侧面设置快拆锁紧旋钮，更换靶板时无需额外工具，松开旋钮即可抽出受损靶板完成更换，大幅缩短训练间隙的靶材更换时间。靶板安装位的后侧预留了缓冲间隙，避免弹头直接撞击夹持结构导致结构变形，夹持结构的迎弹面做了斜切处理，减少弹头直接命中结构件的概率，降低跳弹风险。从安装边界尺寸来看，整体高度适配常规立姿射击训练的靶心高度要求，底部支撑脚的横向延展长度可保证大口径手枪、步枪连续射击时的结构稳定性，不会因弹头冲击力出现侧翻、移位问题。

　　选材上整体承力结构采用普通碳素结构钢制作，仅迎弹靶面采用高硬度防弹钢材，在控制整体制造成本的同时，保证易受损的靶面部分具备足够的抗弹寿命，结构件表面做喷塑防锈处理，可适应户外露天场地的雨淋、日晒环境，减少日常维护的工作量。设计过程中充分考虑实弹射击的安全需求，所有外露结构边缘均做圆角钝化处理，避免布设、搬运过程中划伤操作人员，整体结构无多余突出零部件，减少跳弹发生的概率，立柱与上部夹持结构的铰接位置设置了角度锁止结构，调整角度后可可靠锁止，避免射击震动导致靶板角度偏移，影响训练精度。
