免焊接人形靶板支撑提升架结构

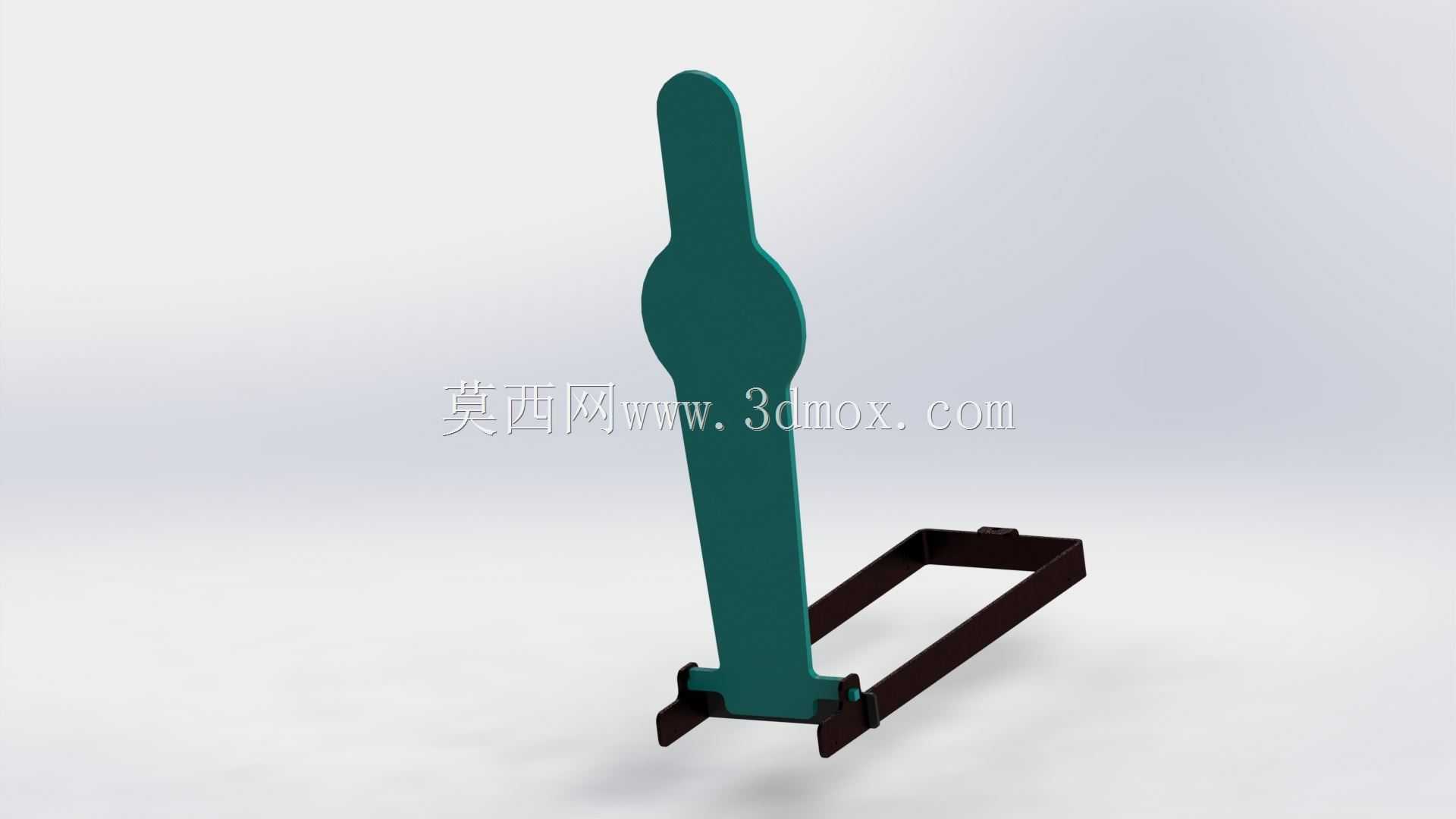

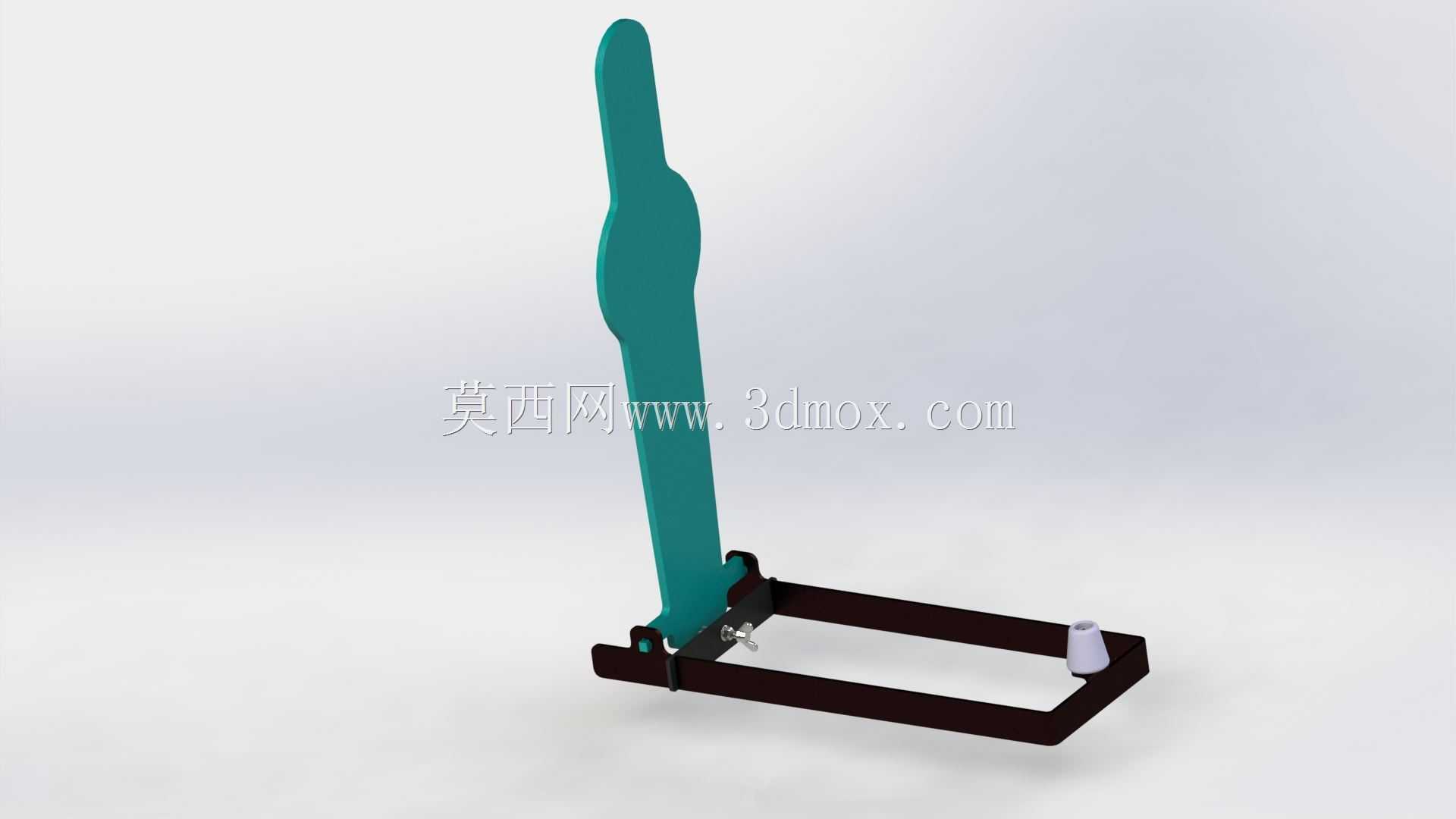

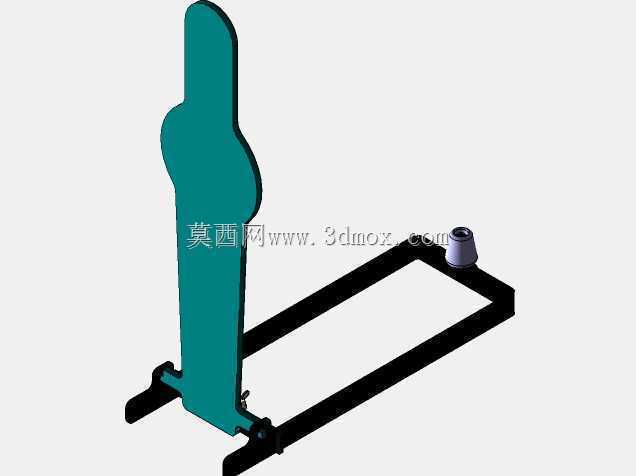

　　这款支撑结构主要应用于民用射击训练、户外靶场布设场景，用来承托立式人形射击靶板，解决传统焊接靶架运输不便、靶板更换效率低的实际问题。整体结构摒弃了传统型材焊接的工艺路线，所有框架零件均采用数控激光切割下料，再通过钣金折弯形成C形卡槽结构，无需额外焊接工序，零件加工完成后可直接散件运输，到布设现场无需专用焊接设备即可完成组装，大幅降低偏远靶场、临时布设点位的搭建门槛。框架与配套的立板均采用5毫米厚度钢板加工，材料强度足以承受常规射击训练的冲击力，不会出现受击后支架变形、靶板移位的问题，适配的靶板可根据使用需求选用10毫米厚度的AR550防弹钢板，能够长期承受大口径弹药冲击，延长整套靶位的使用寿命。结构设计上采用抽拉式靶板固定逻辑，

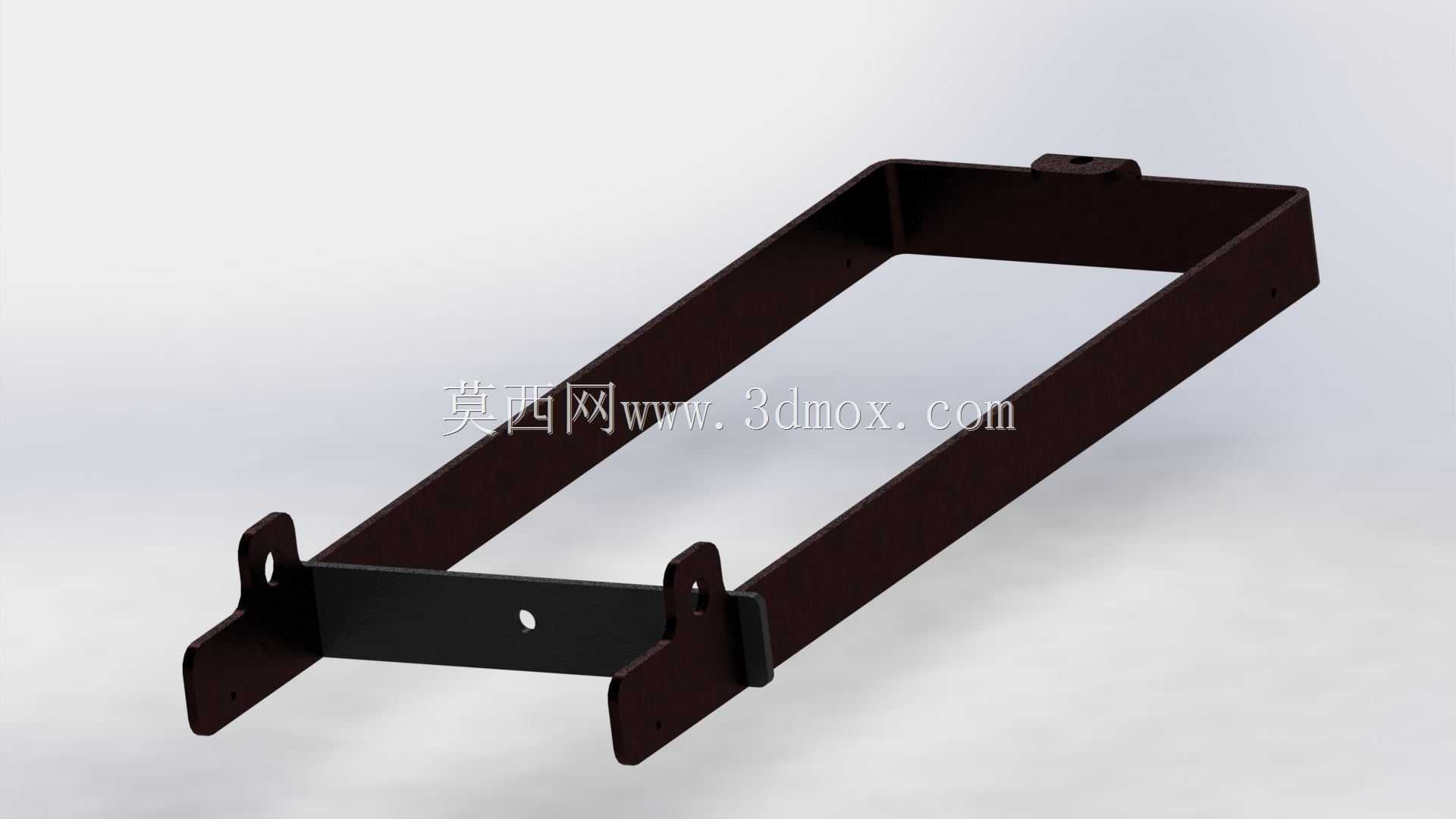

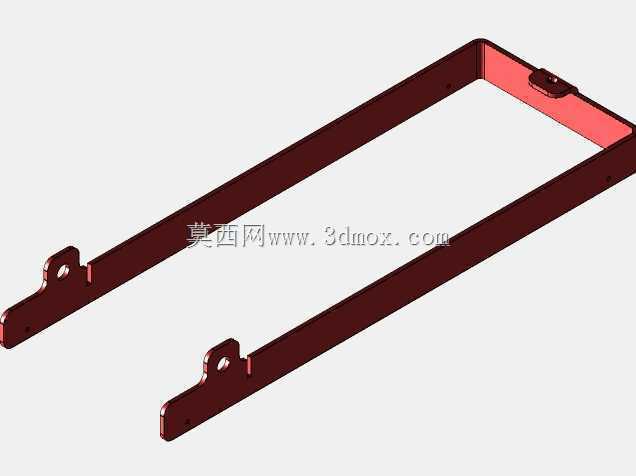

　　当靶板受击面达到损耗阈值需要更换翻面时，无需拆解整套支架结构，仅需将靶板从C形框架卡槽中滑出，翻面或更换新靶板后重新插入卡槽即可完成操作，单人即可在数十秒内完成靶板更换，大幅提升训练间隙的场地维护效率。整套支架设置了两组靶板安装高度档位，高位档适配1160mm、940mm高度的全尺寸人形靶板，可用于立姿射击训练场景，低位档适配750mm、560mm高度的半身靶板，可用于跪姿、卧姿射击训练场景，能够覆盖常规射击训练的不同体位训练需求。安装边界方面，底部框架采用矩形支撑布局，支脚延伸长度经过配重核算，在户外开阔场地布设时无需额外打膨胀螺栓固定，依靠自身结构稳定性即可抵御常规风力影响，不会出现靶架倾倒的问题；

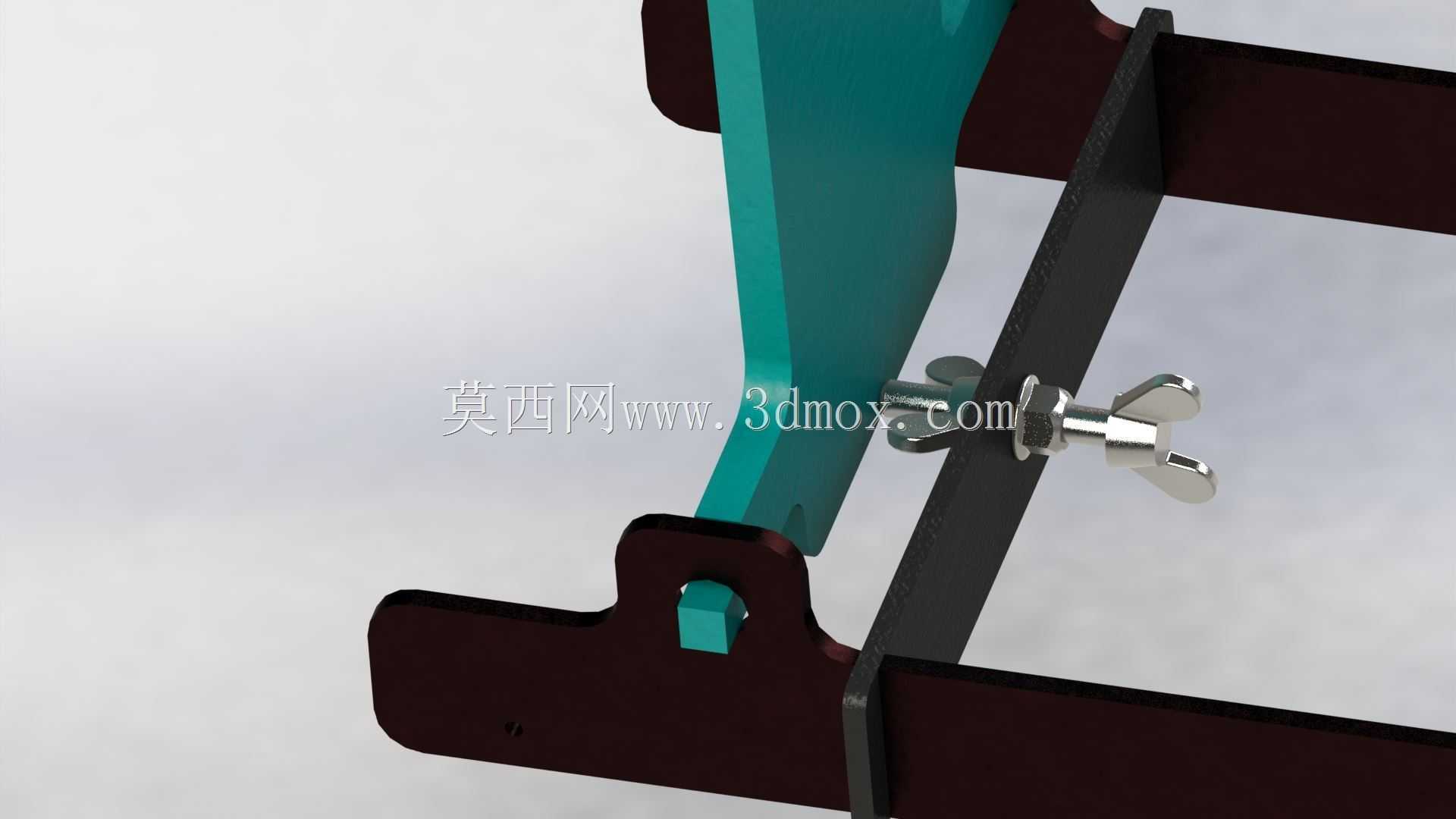

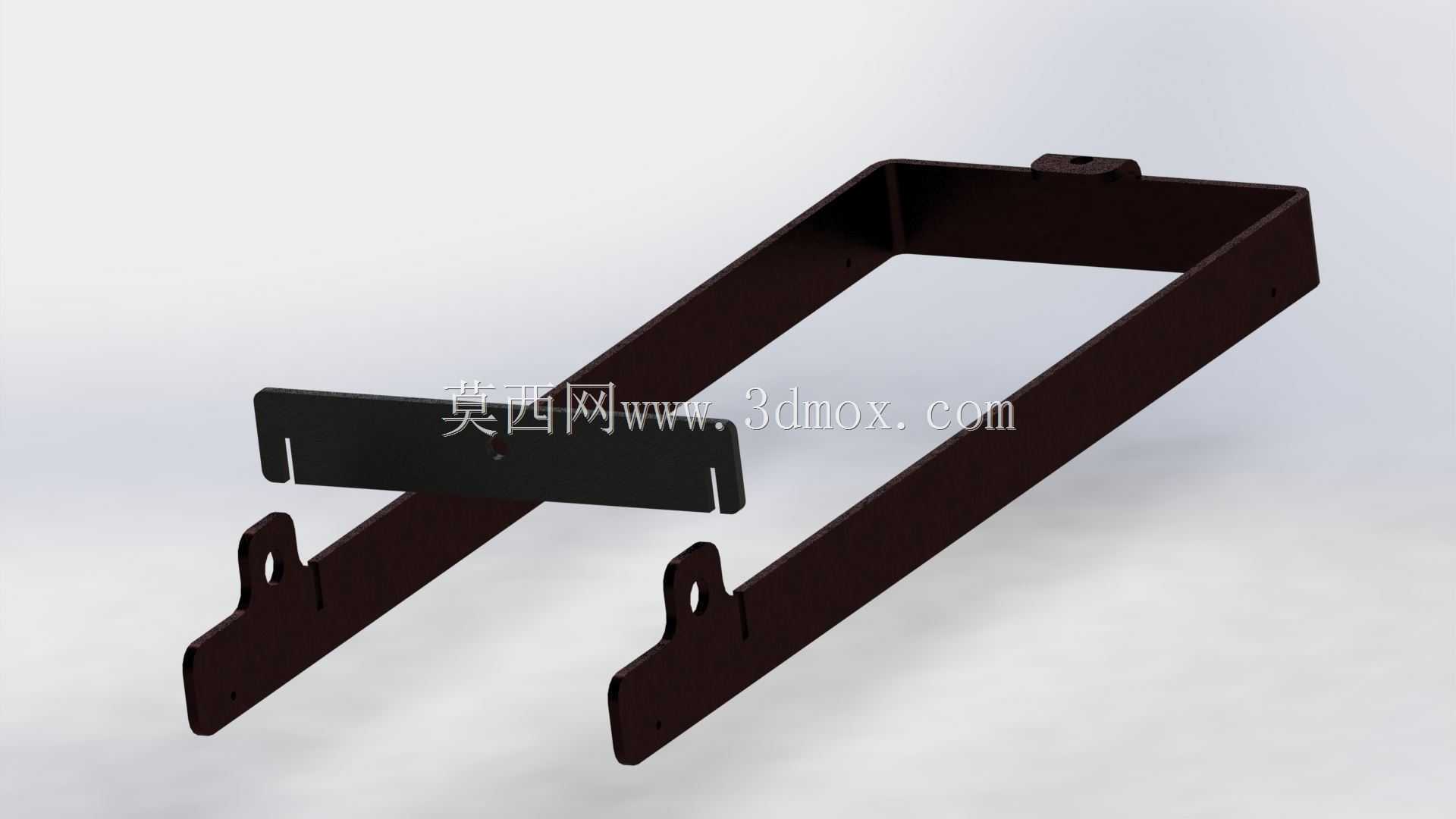

　　立板与底部框架通过插接定位结构连接，组装时仅需将立板插入底座对应插槽即可完成定位，无需额外紧固件，拆解后所有零件均可叠放收纳，单套支架拆解后的占用空间不足整体体积的三分之一，非常适合需要频繁转场的移动训练点位使用。结构细节上，立板采用与人形靶轮廓匹配的仿形设计，既能够对靶板形成全高度的支撑，避免靶板受击后出现弯折变形，也能减少不必要的材料冗余，控制整体结构重量，单人即可完成整套支架的搬运与布设。
