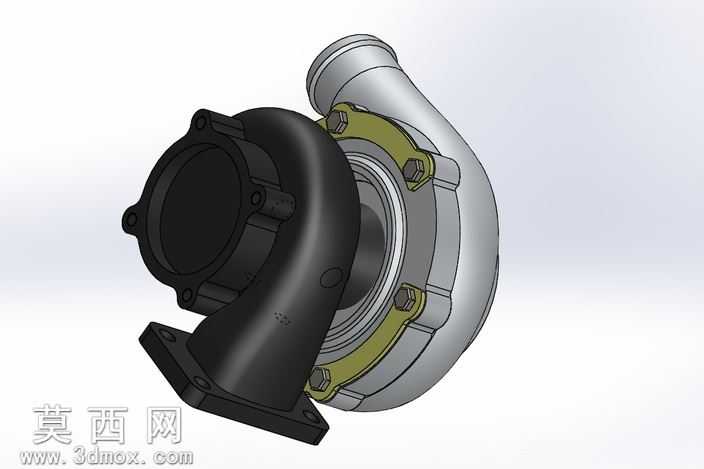

加勒特GT30-35涡轮增压器三维结构模型

本模型为加勒特GT30-35型号涡轮增压器的完整三维结构建模成果，建模过程严格遵循该型号涡轮增压器的真实尺寸比例与装配逻辑，完整还原了产品的全部核心结构。建模阶段首先梳理涡轮增压器的两大核心工作单元，即涡轮端与压气机端的结构边界，先完成压气机壳体的曲面建模，针对压气机壳的渐扩式流道结构，采用多截面曲面放样结合曲率连续约束的方式，保证流道内壁光滑无折角，还原气流在压气机端的增压流通路径；涡轮端壳体采用耐高温工况对应的结构造型，建模时特意区分了涡壳的壁厚变化，对应实际产品中热端区域的加厚耐热设计。中间连接的轴承体部分，完整还原了浮动轴承的安装位、密封环槽、润滑油道的走向结构，同时对压气机壳与轴承体、涡轮壳与轴承体之间的连接法兰做了精细建模，包括法兰上的螺栓孔位、定位止口的尺寸都严格匹配实际装配要求，连接部位的卡箍、紧固螺栓也都做了独立建模，还原真实的装配约束关系。叶轮部分分别完成了压气机叶轮与涡轮叶轮的叶片建模，叶片采用扭曲翼型截面沿轴线阵列的方式生成，精准还原叶片的进气攻角与出气角度，保证模型结构符合涡轮增压器的气动设计逻辑。材质渲染阶段，针对不同部件的实际材质做了区分设置：涡轮端壳体赋予铸铁类深色哑光材质，还原热端部件的金属质感；压气机端壳体采用铸铝银色金属材质，搭配轻微的磨砂质感表现铸铝件的表面特征；中间连接的密封环片赋予黄铜色金属材质，区分不同功能部件的视觉差异；螺栓、卡箍等紧固件采用镀锌钢的亮面金属质感，不同材质的粗糙度、反光度参数都经过反复调试，渲染效果贴近真实产品的外观表现。整个模型采用全参数化建模逻辑，各部件之间保留完整的装配配合关系，可清晰展示涡轮增压器的组装逻辑与内部结构布局，能够直观呈现废气驱动涡轮、同轴带动压气机叶轮压缩进气的工作原理对应的结构基础，模型结构完整无缺失部件，各零件之间无干涉错位，可用于动力系统相关的结构展示、原理教学以及改装方案的参考演示。
