盾形机电主题木质标识摆件结构设计

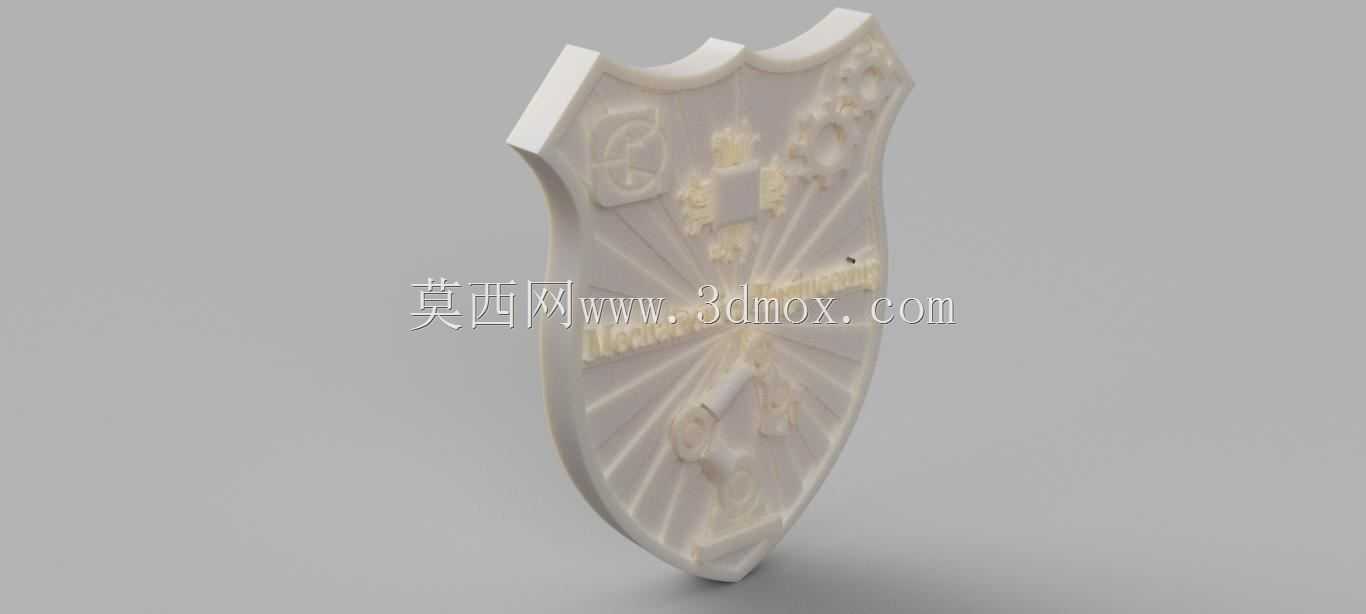

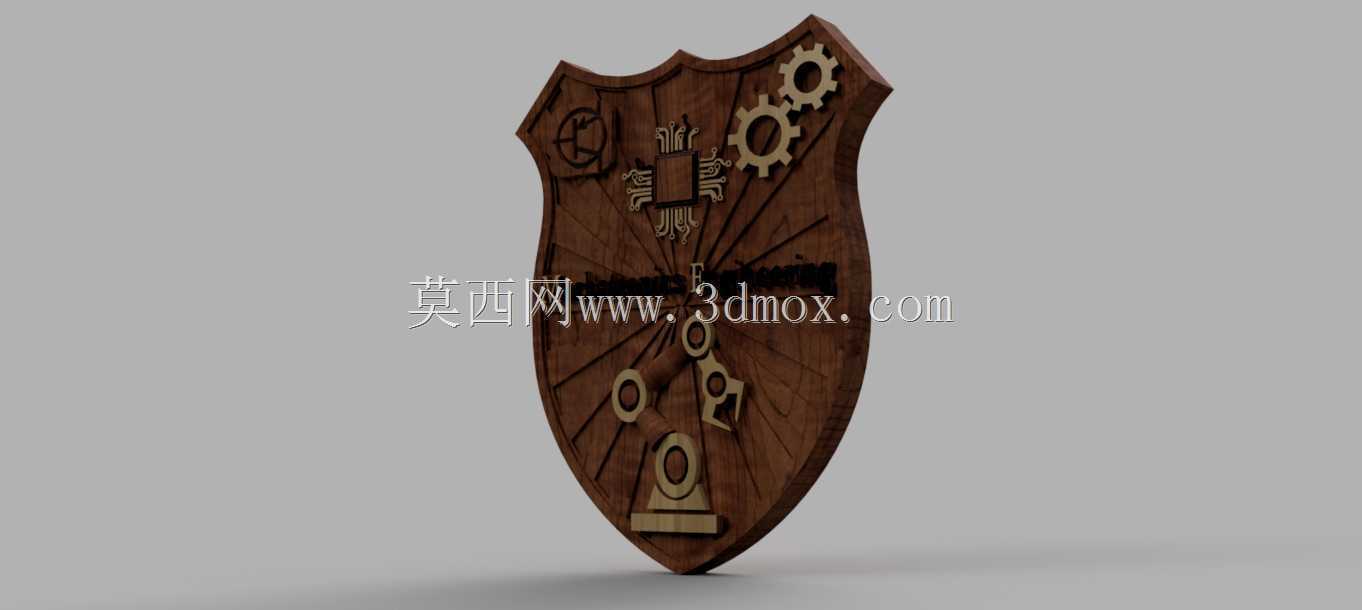

　　这款盾形机电主题标识摆件，最初的设计需求来自机电类实训车间的文化展示场景，后续也可拓展用于机电类企业展厅陈设、职业技能赛事的纪念标识、实训教室墙面或桌面的文化装饰载体，区别于普通平面印刷标识，立体结构的设计能让机电领域的核心元素更具视觉冲击力，强化机电专业的辨识度。设计初期先确定了整体盾形的外轮廓边界，整体纵向高度控制在280mm，横向最大宽度180mm，整体厚度25mm，这个尺寸既可以直接放置在桌面台架上作为陈设，也可以通过背部预留的挂装孔固定在墙面，不会占用过多展示空间，同时保证各个元素的细节有足够的呈现面积。结构上采用多层木质板材拼接浮雕的方案，基底选用15mm厚的高密度实木板材做盾形主体，

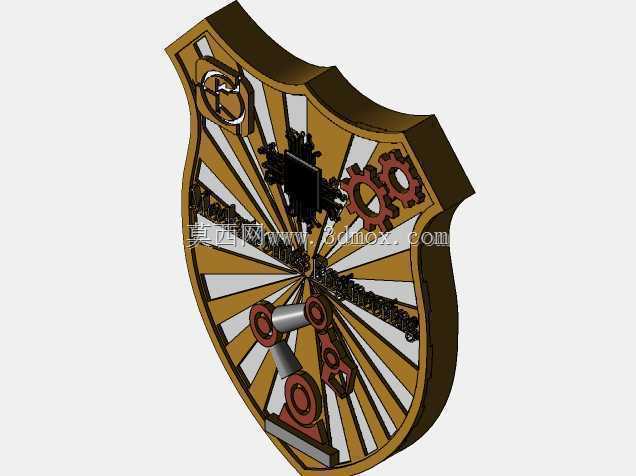

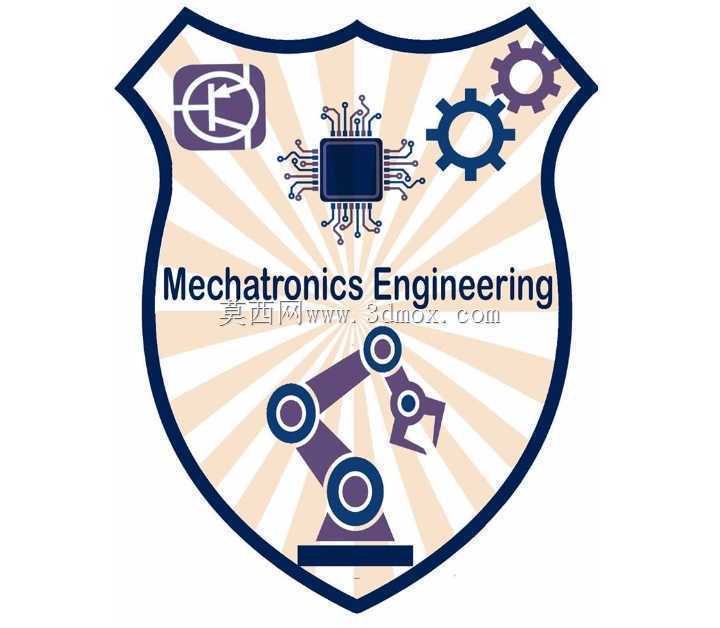

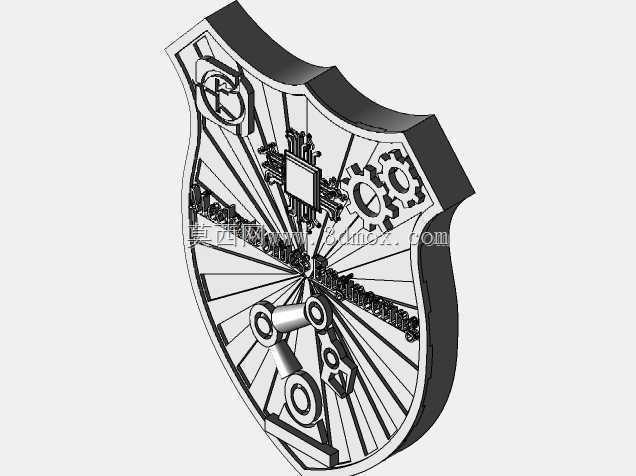

　　表面的各类机电元素采用5-10mm厚度的同材质板材切割后粘接固定，相比整体雕刻的方案，既降低了加工难度，也能通过层叠的高度差强化立体感，各个元素的凸起高度控制在3-8mm之间，避免凸起过高导致边角磕碰损坏，也不会因为凸起过弱失去浮雕的层次效果。元素排布上，将齿轮这类机械传动核心符号布置在盾形右上区域，齿轮的齿形参数按照标准渐开线齿形等比例缩放，保证专业人员观察时不会出现齿形失真的问题；盾形中下区域布置显微镜、曲柄连杆这类典型机电一体化设备的简化结构符号，左侧区域布置电路符号与传统机械纹样的结合元素，所有元素沿着盾形的中心放射状排布，视觉重心落在盾形中下部，符合日常观察的视觉习惯。安装边界方面，摆件底部设计有10mm深度的平底支撑面，

　　放置在水平台面上时静摩擦系数足够，不会出现滑移倾倒的问题；背部预留的两个挂装孔中心距为120mm，适配常规的墙面挂钉间距，挂装后整体与墙面的间隙控制在2mm，既保证贴服度，也方便后期拆卸调整。细节处理上，所有木质边角都做了R1.5的圆角倒钝处理，避免搬运和展示过程中出现尖锐边角划伤的问题，各个元素的粘接缝隙控制在0.1mm以内，后期做木蜡油表面处理时可以填补细微缝隙，保证整体外观的一致性。
