深沟球滚动轴承机械结构设计

　　在各类旋转类机械设备的结构设计中，轴承是核心的基础支撑部件，其设计合理性直接决定整套设备的运行精度、使用寿命与维护周期。这款深沟球结构的滚动轴承，主要适配中等载荷、中高转速的旋转轴系支撑场景，常见于普通异步电机输出端、小型输送机辊筒支撑、机床进给轴辅助支撑、家用电机传动端等位置，承担径向载荷为主、少量轴向载荷的复合受力工况。从结构设计逻辑来看，该轴承采用经典的双滚道套圈配合均匀排布钢球的结构，内圈与旋转轴采用过盈配合实现周向固定，随轴同步转动，外圈与设备轴承座孔采用过渡或小间隙配合，作为固定支撑端承载载荷，钢球作为滚动体均匀分布在内外圈滚道之间，通过保持架实现等距分隔，避免钢球之间直接接触产生额外摩擦与磨损，同时保证运转过程中钢球受力均匀，不会出现局部载荷集中导致的点蚀失效。设计过程中需要严格控制滚道的曲率半径与钢球直径的匹配度，滚道曲率通常取钢球直径的51%-53%，既保证钢球与滚道有足够的接触面积降低接触应力，又避免过大的接触面积导致摩擦阻力升高、运转温升过快的问题。安装边界方面，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，设计时需要严格控制轴肩与挡肩的高度，不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承安装无法到位，同时要预留足够的拆卸空间，方便后期维护时使用拉马等工具拆卸轴承，不会对轴或轴承座造成损伤。

　　外形尺寸遵循通用机械标准件的尺寸规范，内径与配合轴的公称尺寸一致，外径与轴承座安装孔匹配，宽度尺寸对应标准系列的参数，不需要额外定制安装位，可直接替换同型号的标准轴承，降低设备的备件采购与维护成本。实际应用中，这类轴承的密封结构设计也需要根据使用场景调整，开式结构适合有定期润滑维护、环境清洁的闭式传动场景，带防尘盖或密封圈的结构则适合粉尘较多、不便频繁加注润滑脂的工况，比如农业机械、户外输送设备等场景，可有效阻挡外界粉尘、水汽进入轴承滚道内部，避免润滑脂变质、滚道磨损加剧的问题。

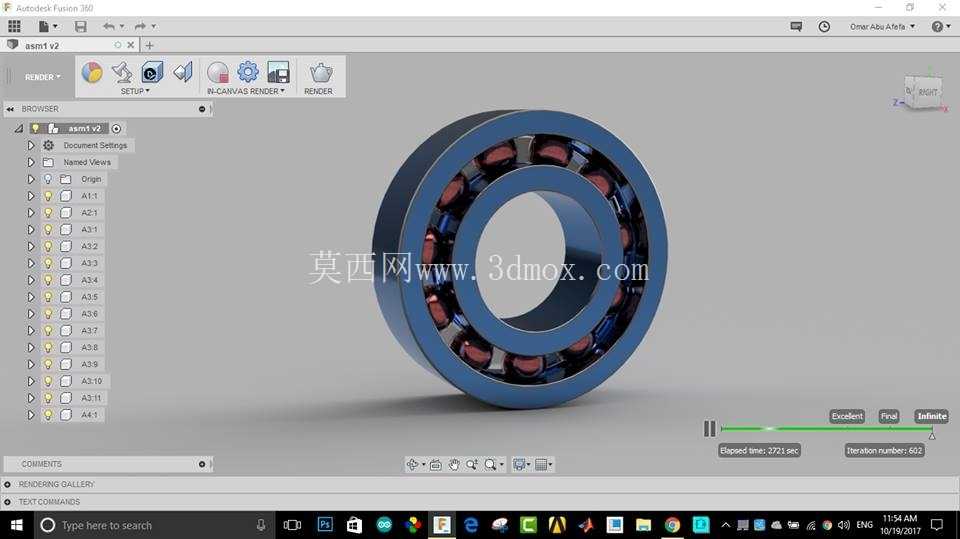

　　从受力特性来看，深沟球轴承的接触角在零载荷状态下为零度，当承受径向载荷时接触角会小幅增大，可承受一定量的双向轴向载荷，在轴系出现少量热伸长时，可通过轴承外圈与座孔的微小轴向窜动补偿热变形量，避免轴系因热胀冷缩出现卡滞、附加载荷过大的问题。建模过程中需要重点还原滚道的曲面精度、钢球与滚道的接触位置关系、保持架的兜孔间隙，这些细节直接影响后续有限元受力分析的结果准确性，在做装配仿真时，需要严格按照实际安装顺序模拟内圈压装、钢球排布、保持架装配、外圈合套的流程，验证各部件之间不存在干涉，装配后内圈转动灵活无卡滞，径向游隙符合设计要求。

　　实际选型时，需要根据轴系的额定载荷、转速、预期寿命计算所需的额定动载荷，匹配对应尺寸系列的轴承，同时要考虑安装位置的空间限制，在满足载荷要求的前提下优先选择宽度更小、重量更轻的型号，降低设备整体的重量与成本。对于有同轴度要求的轴系，通常会将一端轴承设计为固定端，另一端设计为游动端，避免因加工误差、装配误差导致的轴承附加载荷，而这类深沟球轴承既可以作为固定端使用，也可以在小跨度轴系中同时作为两端支撑，依靠自身的内部游隙补偿少量的同轴度误差与热变形量，降低轴系的加工与装配精度要求，提升设备的装配效率。
