适配雅马哈WR250摩托车的改装刹车盘

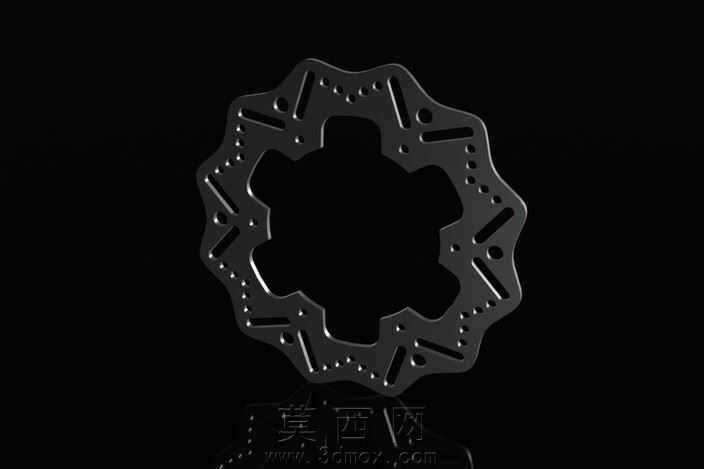

本款刹车盘三维模型针对1996款雅马哈WR250越野摩托车的制动系统适配需求开发，建模阶段首先完成实车安装位的参数测绘，精准还原中心花键的齿形轮廓、安装孔位的分度圆直径与孔距公差，确保模型可直接匹配原车的轮毂安装接口，无需额外调整适配结构。整体盘面采用波浪形外轮廓设计，建模时通过样条曲线拟合外边缘的连续起伏造型，既可以在制动过程中加快盘面空气流通，提升热量散发效率，避免长距离制动出现热衰减问题，也能减少盘面整体重量，降低非簧载质量，优化车辆操控响应性。盘面的散热槽采用长短交错的线性开槽布局，建模时通过阵列特征结合布尔运算完成槽体结构，开槽角度与盘面径向呈特定夹角，制动过程中可以快速刮除刹车片表面的磨屑，避免磨屑残留影响制动摩擦系数，同时进一步增加散热面积。盘面的消音小孔采用圆周阵列排布，通过参数化阵列控制孔位的间距与孔径，既可以减轻盘体重量，也能改变制动时的振动频率，降低制动异响的产生概率。材质设定上选用水射流切割的不锈钢材质，渲染阶段通过调整金属材质的粗糙度、反射率参数，还原不锈钢经精密切削后的哑光金属质感，同时对盘面边缘的切削倒角、开槽的锐边细节做精细化处理，还原真实加工后的工艺特征。结构设计上兼顾强度与轻量化需求，通过有限元分析思路优化盘面的材料分布，在保证制动工况下结构强度、避免盘面受力变形的前提下，尽可能去除非受力区域的多余材料，相比原厂刹车盘实现更优的减重效果。整个建模过程严格遵循原车的装配尺寸链要求，所有配合面的公差设定符合摩托车制动部件的装配标准，模型可直接用于改装部件的加工生产参考，也可用于摩托车制动系统的结构教学、改装方案演示等场景，完整还原了改装刹车盘从测绘、结构优化到细节设计的全流程逻辑，兼顾实用性与设计合理性。
