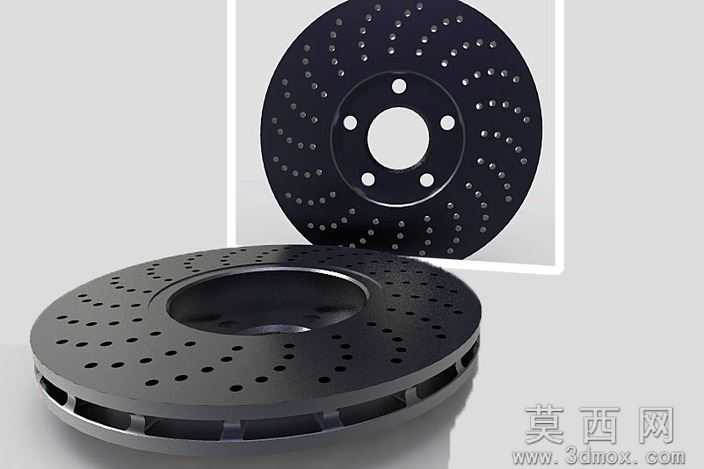

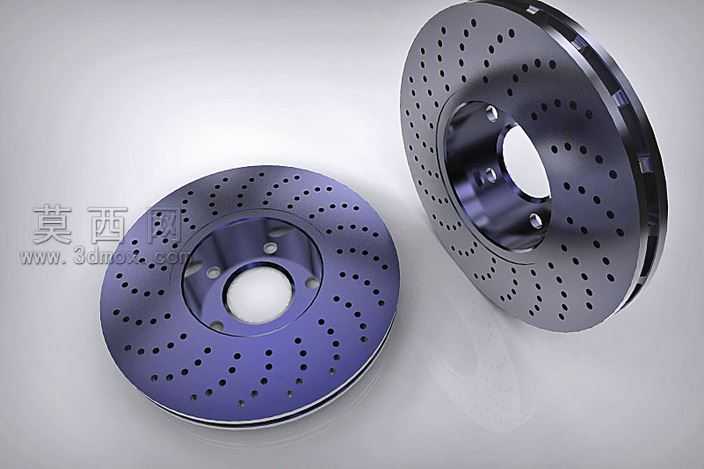

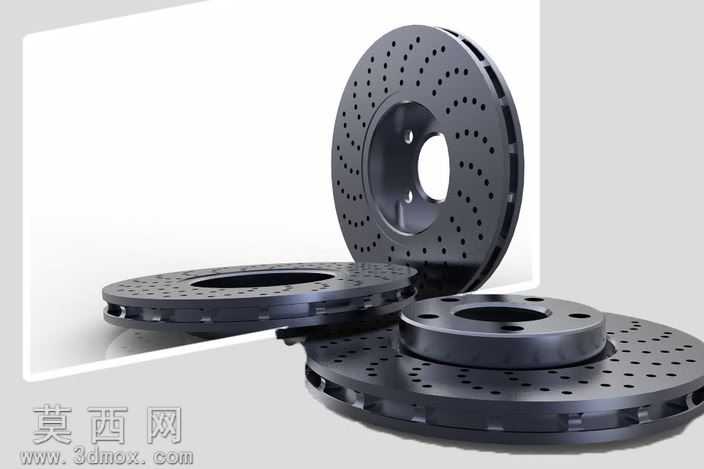

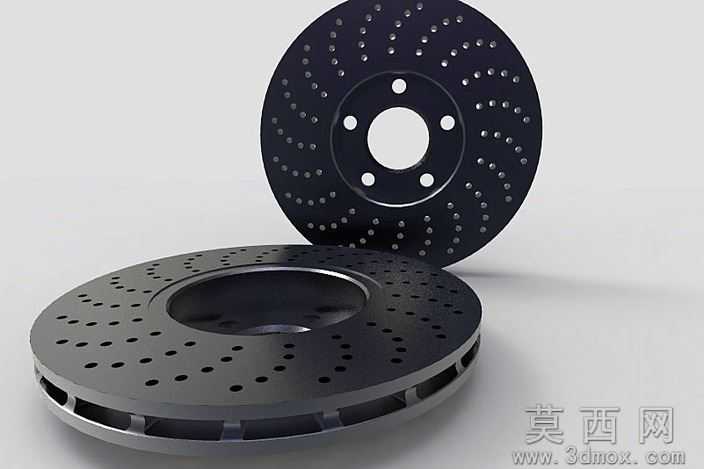

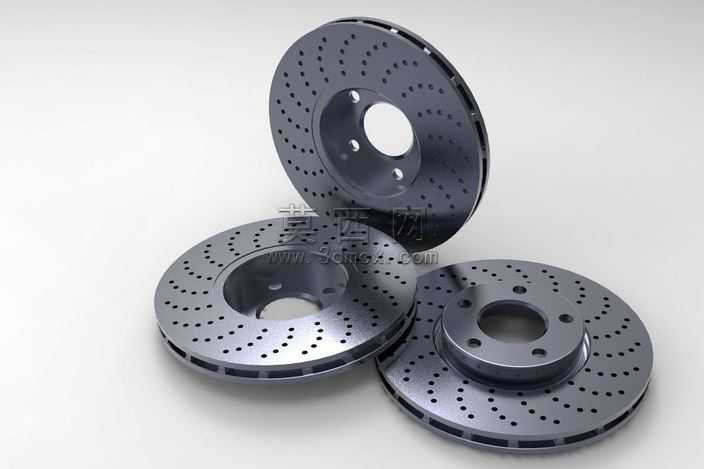

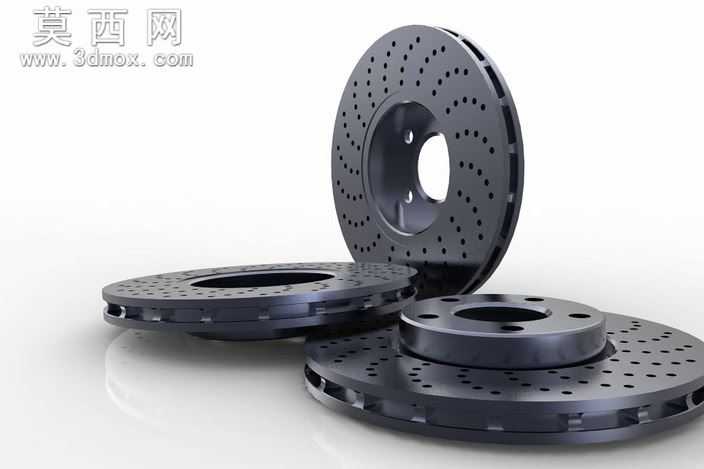

本作品为汽车用通风打孔式制动盘的三维参数化设计成果,建模阶段采用SolidWorks2012完成全特征构建,全程遵循汽车制动系统零部件的实际生产尺寸规范,还原量产制动盘的真实结构比例。建模过程首先绘制制动盘的中心安装基准草图,精准定位轮毂安装孔的节圆直径、中心定位孔尺寸与安装孔数量,通过拉伸凸台命令构建制动盘的中心安装毂结构,对安装毂与盘体的衔接位置做圆角过渡处理,匹配实际铸件的工艺倒角要求,避免应力集中问题。盘体部分采用双摩擦面加中间通风筋道的结构设计,先绘制单摩擦面的轮廓草图,通过拉伸生成基础盘体后,采用阵列命令完成通风散热通道的筋条布局,筋条采用径向倾斜排布设计,既保证制动盘的整体结构强度,又能在车辆行驶过程中引导气流穿过盘体内部,带走制动摩擦产生的热量。摩擦表面的散热孔采用完全贯穿的草图绘制,通过圆周阵列命令均匀排布在摩擦工作面上,孔位排布避开通风筋道的支撑位置,在不降低盘体结构强度的前提下,进一步提升散热效率,同时可以在制动过程中排出摩擦产生的粉尘,减少制动异响与摩擦片的异常磨损。材质渲染阶段,制动盘整体采用高碳铸铁材质参数设置,还原铸铁件特有的深灰金属质感,对摩擦工作面做细微的粗糙纹理处理,模拟实际使用中摩擦片接触形成的表面状态,安装毂的非摩擦面做轻度哑光金属质感调整,区分加工面与非加工面的视觉差异,渲染时采用柔和的工作室光源,多角度展现制动盘的通风结构、打孔细节与安装位特征,清晰呈现各部分的结构衔接关系。设计过程中充分考虑制动盘的实际工况需求,对盘体厚度、通风道宽度、打孔直径与排布密度做了参数化匹配,确保模型既符合结构力学要求,又能直观展现打孔通风制动盘相比实心制动盘的散热优势,整体模型特征完整无缺失,各部分结构可直接用于结构展示、制动原理教学或后续的工程分析参考。
- 全部评论(0)
- 模板大小 未知
- 售价 10金币
- 浏览次数
- 系统要求 效果图,STEP/IGES,SolidWorks2012,
- 软件分类 制动器
