船舶用弧形带护栏甲板梯结构设计

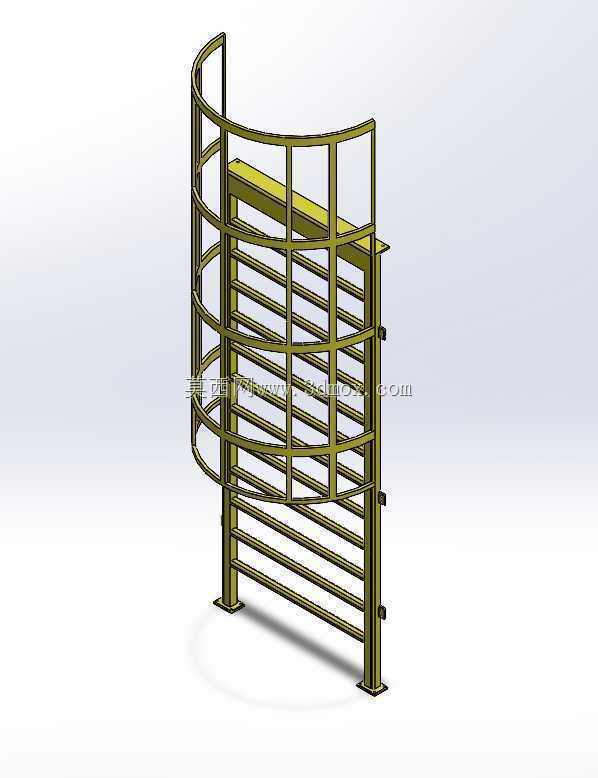

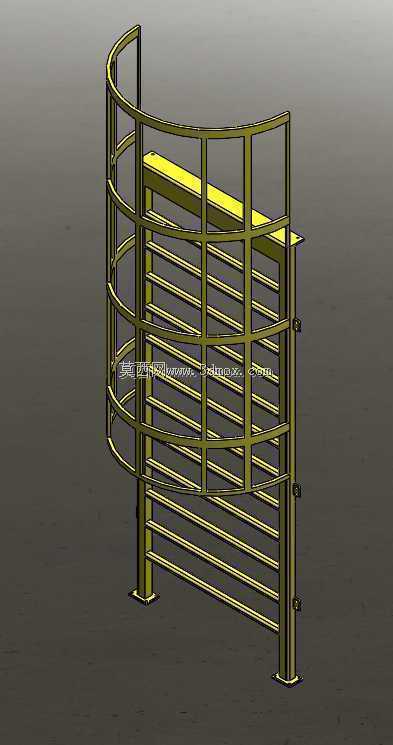

　　这款弧形带护栏的甲板梯，主要应用于船舶甲板区域的高差通行场景，适配船舶上层建筑与主甲板之间、不同功能舱室甲板之间的短距离人员通行需求，也可在狭长受限的甲板作业区作为固定登乘设施使用，解决船舶曲面甲板区域直梯无法适配弧形边界、通行无防护的实际问题。从结构设计逻辑来看，整体采用单侧弧形护栏搭配直向梯身的组合形式，弧形段完全贴合船舶甲板的弧形舷边或舱壁轮廓，安装时不会突出甲板通行净空，避免占用甲板有限的作业与通行空间，同时弧形护栏的多道环形横筋设计，能在人员转向通行时提供连续的侧向防护，不存在直梯护栏转角处的防护空挡。梯身主体采用等距排布的圆管踏棍，踏棍间距控制在人员登梯舒适步幅范围内，踏棍表面预留防滑处理的安装位，

　　可后续加装防滑套或滚花处理层，避免船舶作业环境下湿滑导致的登梯滑脱风险。两侧梯梁采用矩形截面型材焊接成型，底部设置带安装孔的固定脚盘，可直接通过螺栓与甲板预埋的焊接底座固定，安装时无需对甲板结构做大面积裁切，仅需匹配脚盘的孔位做定位焊接即可，适配船舶甲板常规的型材铺装结构。护栏部分除弧形侧的环形防护结构外，直向侧设置多道平行横撑，既作为护栏的受力加强结构，也可作为人员登梯时的辅助扶手，不同高度的横撑适配不同身高人员的抓扶需求，护栏顶部做圆弧收边处理，避免尖锐棱角对通行人员造成磕碰。设计过程中充分考虑船舶作业的晃动工况，整体结构的焊接节点均做满焊处理，梯梁与护栏的连接位置增设三角加强筋，抵消船舶横摇、纵摇过程中梯身承受的交变载荷，

　　避免长期使用后出现焊缝开裂、结构松动的问题。安装边界方面，梯身的直段部分可根据实际甲板高差做长度适配，弧形护栏的曲率可匹配不同吨位船舶的舷边弧度，安装完成后梯身与甲板的垂直夹角控制在安全登梯角度范围内，既不会因角度过陡增加登梯难度，也不会因角度过缓占用过多甲板平面空间，同时梯身最外侧与甲板设备、舱壁的安全间隙预留充足，人员携带小型作业工具通行时不会出现剐蹭。
