带侧支耳内螺纹法兰连接座结构设计

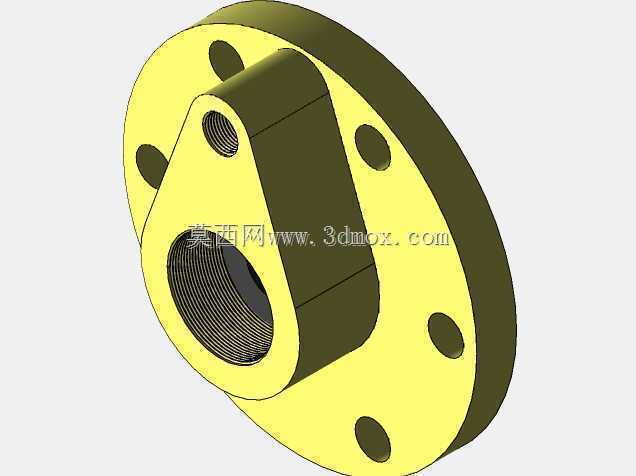

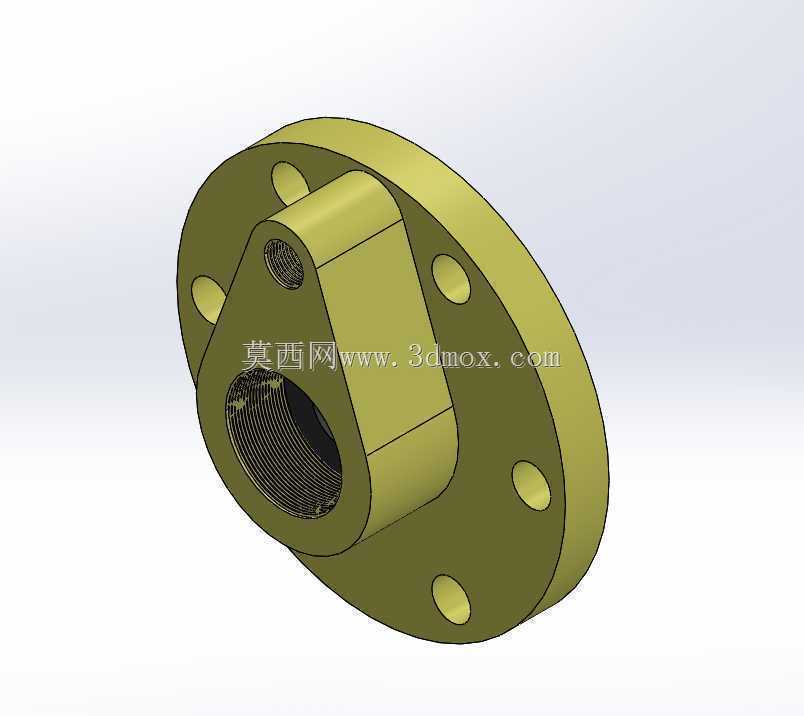

　　这类带侧支耳的内螺纹法兰连接座，常应用在液压管路排布、气动系统接驳、小型工装夹具的定位支撑场景中，核心作用是实现管路与安装基面的刚性固定，同时通过侧支耳结构拓展附加功能件的安装位，避免额外设计转接支架带来的装配累积误差。从结构设计逻辑来看，主体采用圆盘法兰作为安装基准面，法兰端面上均匀分布6个沉头安装孔，孔位排布遵循圆周等分原则，适配常规的内六角螺栓安装，沉孔深度设计刚好覆盖螺栓头厚度，保证安装后法兰端面与基面完全贴合，不会出现螺栓头凸出干涉相邻部件的问题。中心位置设计为贯通内螺纹孔，螺纹精度选用中等公差等级，可直接与对应规格的外螺纹管路、调节螺杆实现螺纹连接，螺纹段长度经过校核，既保证足够的螺纹啮合长度满足连接强度要求，

　　又不会因螺纹过长增加不必要的加工成本。侧支耳从法兰筒体侧面斜向延伸，支耳上开设垂直于支耳端面的光孔，这个孔位主要用于安装锁紧顶丝、定位销或者小型传感器支架，在实际设备装配中，很多管路接驳位置需要额外固定防转，或是需要就近安装压力检测元件，这个侧支耳结构就可以直接满足这类需求，不需要在法兰周边额外焊接支架，也避免了焊接带来的变形问题。外形尺寸方面，法兰盘外径根据中心螺纹规格匹配，筒体部分的外径略小于法兰盘外径，形成阶梯结构，既可以在安装时嵌入基面的定位沉孔实现径向定位，也能减少整体结构的重量。安装边界上，法兰背面设计为全平面，无凸起结构，对安装基面的平面度要求在常规机械加工精度范围内即可，不需要额外做刮研处理；

　　侧支耳的外伸长度经过控制，不会超出法兰盘的最大外径范围，在密集排布的管路安装场景中，不会和相邻的法兰组件产生干涉。建模过程中，所有安装孔的位置都做了装配间隙校核，螺纹收尾处设计了退刀槽结构，符合实际机械加工的工艺要求，不会出现建模结构无法落地加工的问题；支耳与筒体、法兰盘的连接位置都做了圆角过渡，避免应力集中，在承受管路振动、交变载荷的工况下，能有效降低连接位置断裂的风险。
