经典美队振金盾牌影视道具三维结构设计

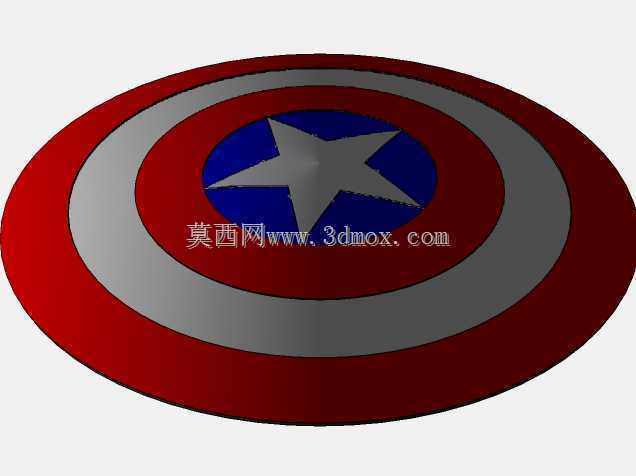

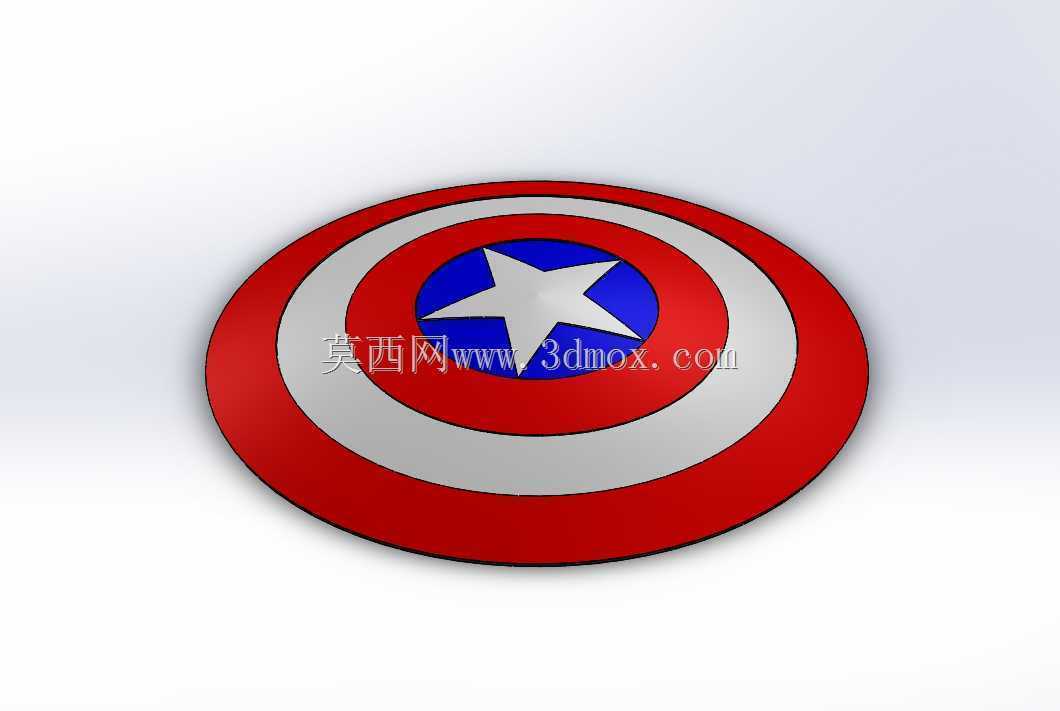

　　这款圆形防护道具的结构设计，最初是为影视实体道具制作、文创周边衍生品开发场景做的三维结构落地，在实际应用中既可以作为1:1还原的cosplay活动手持道具，也能等比例缩放后作为桌面装饰摆件、潮玩手办的核心结构件，部分主题展馆的互动展项也会采用该类结构做轻量化展示件。从功能特性来看，整体采用同心圆分层的对称结构，最外层为环形握持受力区，中间层做视觉层次区分，中心区域为标志性星形标识结构，各层之间采用阶梯式搭接设计，既保证了外观的还原度，也让实体制作时的分层粘接、喷涂分色工序有明确的定位基准，不需要额外做治具就能保证各圆环的同轴度误差控制在0.2mm以内。设计过程中没有采用复杂的曲面异形结构，所有环形面均为等厚回转体结构，

　　中心星形结构采用平面凸起设计，凸起高度控制在3mm，既保证视觉辨识度，也避免凸起过高导致的磕碰掉漆问题，整体外边缘做R2的圆角过渡，没有尖锐棱角，手持使用时不会划伤皮肤。考虑到不同的制作场景需求，模型预留了两种安装边界：如果是做手持道具，可在背部中心位置预留直径80mm的圆形沉台，用于粘接绑带固定座或者握持把手，沉台深度5mm，粘接后不会在正面露出安装痕迹；如果是做桌面摆件，可在背部预留M6的螺纹孔安装位，直接匹配通用的金属展示支架，不需要额外做结构修改。外形尺寸上基准版直径为600mm，整体厚度12mm，整体重量控制在1.2kg以内，采用树脂3D打印或者ABS板材切割都能直接加工，各层的壁厚统一设置为2mm，既保证结构强度，

　　手持使用时不会出现形变，也不会因为壁厚过大导致整体过重，长时间握持产生疲劳感。结构设计时特意规避了倒扣结构，所有面的脱模斜度都设置在1度以上，不管是采用注塑批量生产还是硅胶覆膜小批量制作，都能顺利脱模，不需要做复杂的滑块抽芯结构，能大幅降低生产制作的成本。中心星形结构和底层蓝色区域采用嵌入式配合设计，配合间隙设置为0.1mm，安装时直接卡入即可定位，不需要额外打胶固定，后期如果需要更换配色或者做旧效果，也能方便拆卸重新喷涂。
