简化结构喷气式战机外形建模设计

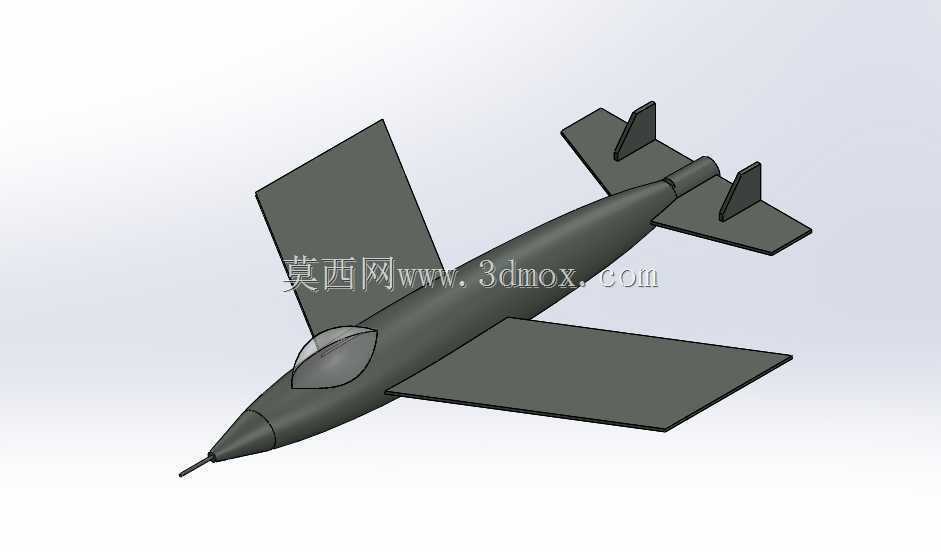

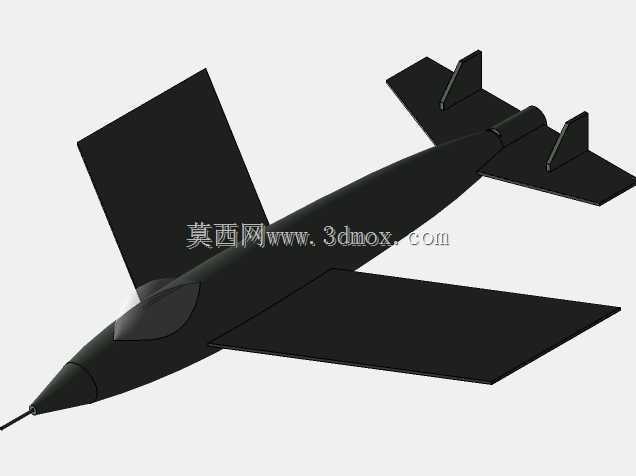

　　本次建模的简化战机结构，核心面向航空科普教学、初级航模设计验证、影视道具快速建模等场景使用，没有追求复杂机载系统的还原，而是把建模重心放在了常规喷气式战机的基础气动布局逻辑呈现上，方便结构设计从业者快速理解固定翼喷气飞行器的外形构成逻辑。从实际用途出发，该模型可作为航模初步方案的结构基底，设计者可在这个基础外形上根据飞控需求调整舵面尺寸、配重位置，也可作为三维建模教学中曲面拉伸、放样、基准面搭建的练习案例，帮助初学者掌握对称结构建模、曲面顺滑过渡的基础操作逻辑。设计思路上全程遵循常规亚音速喷气战机的布局逻辑，机身采用旋塑成型类的流线回转体结构，从机头进气锥位置开始逐步平滑过渡到机身后段，全程控制截面变化率，

　　避免出现气动阻力陡增的截面突变；机头位置预留的空速管结构采用细杆拉伸特征，和机头锥的衔接位置做了小圆角过渡，避免应力集中的同时也符合实际飞行器的外形特征。座舱部分采用半埋式透明舱盖设计，舱盖曲面和机身曲面做了曲率连续的衔接处理，没有出现生硬的拼接棱线，既保证了外形的顺滑度，也符合实际战机座舱的气动减阻需求。机翼采用中单翼布局，翼型选择了适合低速飞行的平凸翼型简化结构，机翼和机身的衔接位置做了翼根整流的过渡处理，减少翼身干扰阻力；尾翼部分采用常规的垂直尾翼加水平尾翼布局，双垂尾对称布置在机身后段两侧，平尾安装位置和机翼处于同一水平面，保证俯仰、偏航操纵力矩的传递效率，尾翼和后机身的衔接同样做了顺滑过渡，没有突兀的结构凸起。

　　从安装边界来看，整个模型的所有结构都处于以机身轴线为中心的对称基准面两侧，机翼展长、机身长度、垂尾高度的比例参考了初级教练机的尺寸比例设置，预留了后续加装起落架舱、动力舱的内部空间，机翼后缘、平尾后缘、垂尾后缘都预留了舵面分割的基准位置，方便后续做结构拆分。建模过程中所有特征都采用全参数化搭建，每个截面的尺寸、翼面的安装角、尾翼的后掠角度都可以通过参数调整快速修改，不需要重新绘制基础草图，适配不同布局方案的快速迭代需求；机身内部预留的空腔结构，可根据后续使用需求加装航模动力系统、飞控模块的安装位，也可直接用于3D打印制作静态展示模型，不需要额外做壁厚抽壳的二次处理。整个模型没有冗余的细碎特征，所有曲面都经过曲率检查，不存在破面、重叠面的问题，可直接导入各类仿真软件做初步的气动流场模拟，也可导入渲染软件做材质附着完成可视化展示。
