带钩式安装固定支座结构设计

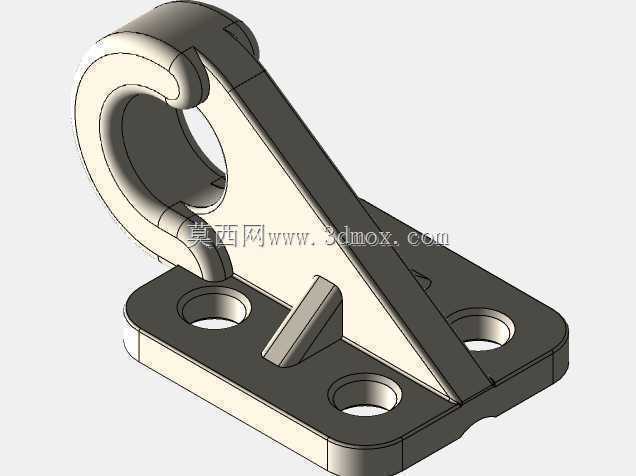

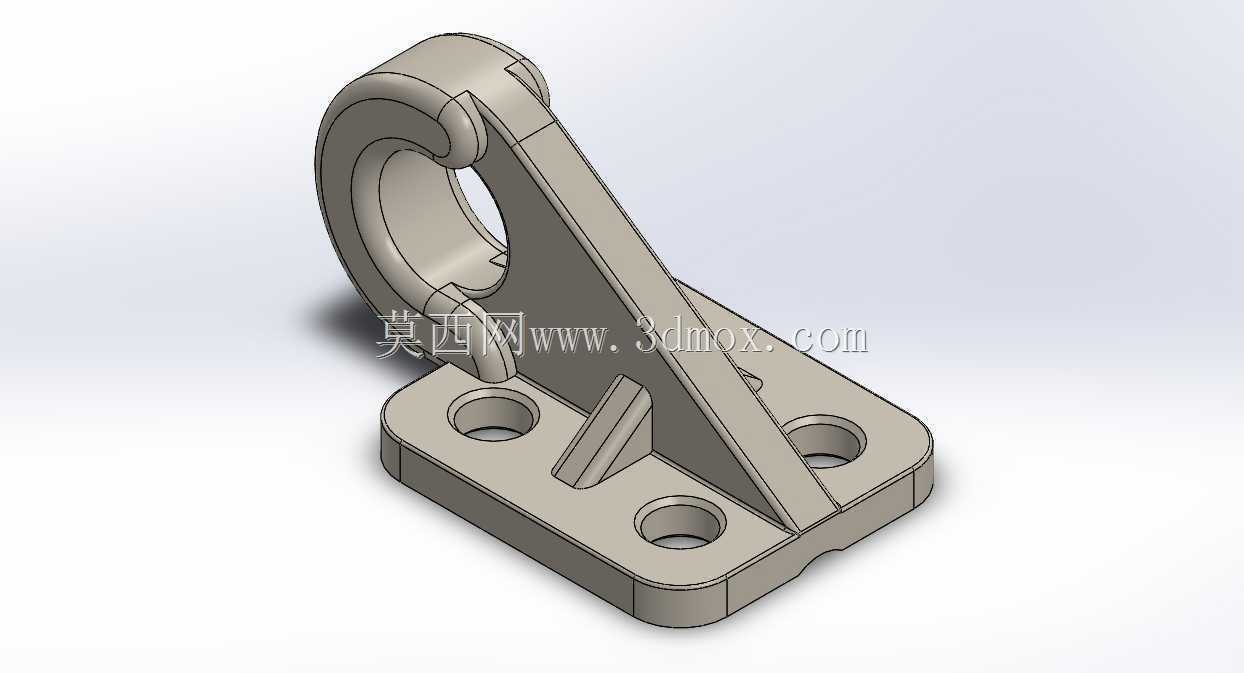

　　这类带钩式安装固定支座，常应用在中小型起重辅助挂接、工业管线临时吊挂、轻型设备侧装固定这类需要兼顾挂接承重与平面安装的场景中，日常在车间工位器具、小型物料吊运架、户外设备侧装挂点上都能见到同结构构件的身影。从实际使用需求出发，该构件的核心功能是通过底座平面完成与安装基面的刚性固定，同时借助上部的钩体结构实现挂接、铰接或者绳索/杆件的限位连接，避免额外加装挂接件带来的装配误差与强度冗余问题。设计过程中首先要明确安装边界：底座采用带圆角的矩形板式结构，三个安装孔呈三角分布，相比两孔安装能有效避免构件受侧向力时发生转动偏移，孔位间距预留了常规M8-M10螺栓的安装操作空间，底座厚度取值兼顾了铸造或铣削加工的工艺性，

　　不会因过薄导致安装压紧时出现基面变形，也不会因过厚增加不必要的材料成本。上部钩体与底座之间设置了三角形加强筋，筋板的厚度与底座壁厚保持一致，顺着钩体受力方向延伸，能够将钩体承受的竖向拉力、侧向摆动力均匀传导至整个底座平面，避免钩体根部出现应力集中断裂的问题。钩体的内圆弧尺寸匹配常规直径12-16mm的挂接销轴或者绳索直径，钩口处做了圆弧卷边处理，既可以避免挂接件滑脱，也能减少挂接操作时的锐角磕碰风险。实际选型使用时需要注意，该构件的安装基面需要保证平面度不低于IT12级，螺栓紧固时要对角均匀施压，避免底座翘曲影响钩体的受力角度；如果用于频繁摆动的挂接场景，可在钩体内圆弧面加装耐磨衬套，减少长期摩擦带来的结构磨损，

　　延长构件的整体使用寿命。建模过程中对所有棱边都做了R1-R2的圆角过渡，既符合金属构件加工的工艺要求，避免热处理或受力时出现应力开裂，也能减少安装使用过程中的锐边划伤风险，整体结构没有冗余设计，每一处几何特征都对应实际使用中的受力需求与装配要求。
