带外置接线盒的剖视结构动力装置

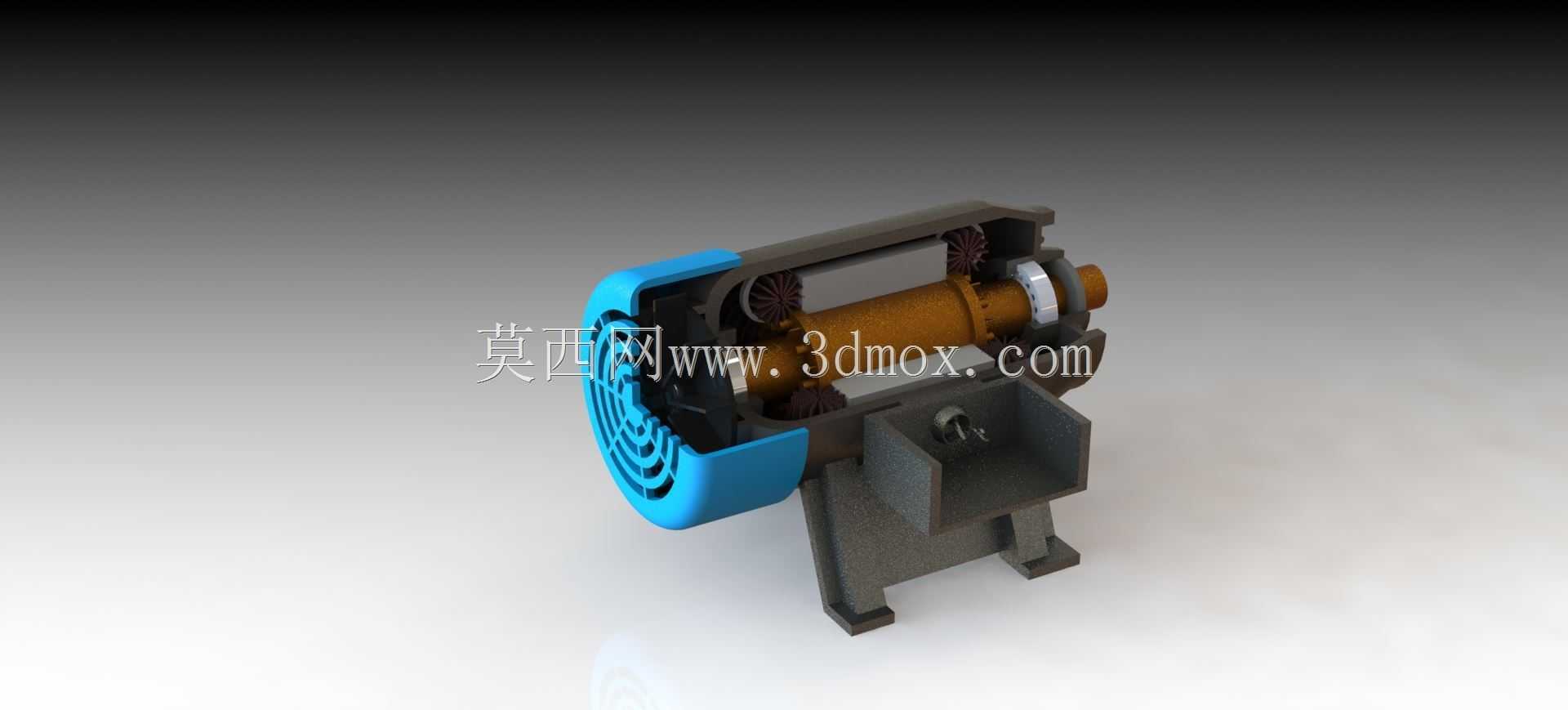

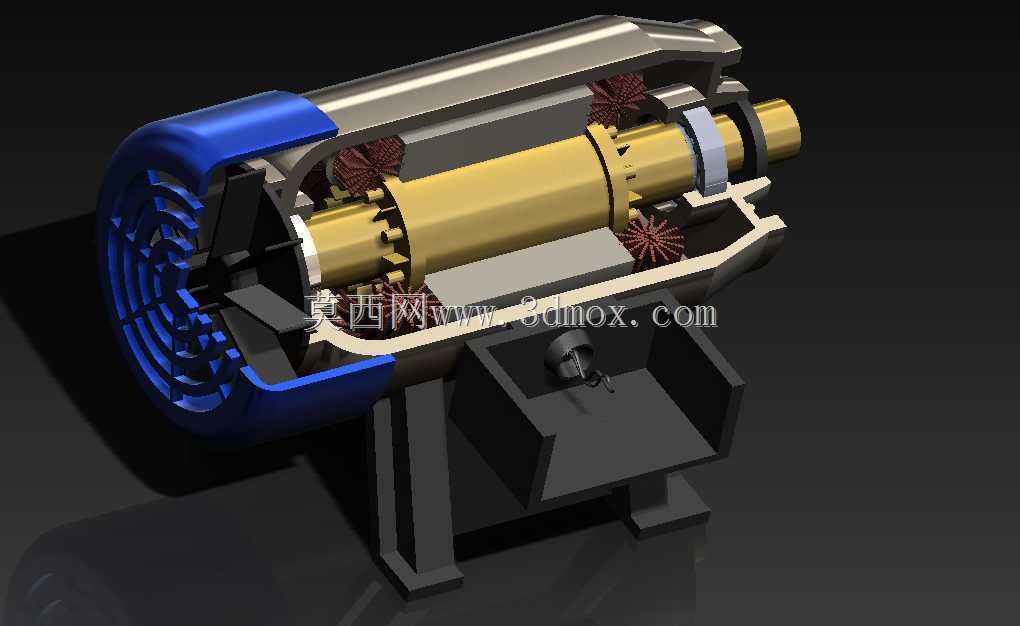

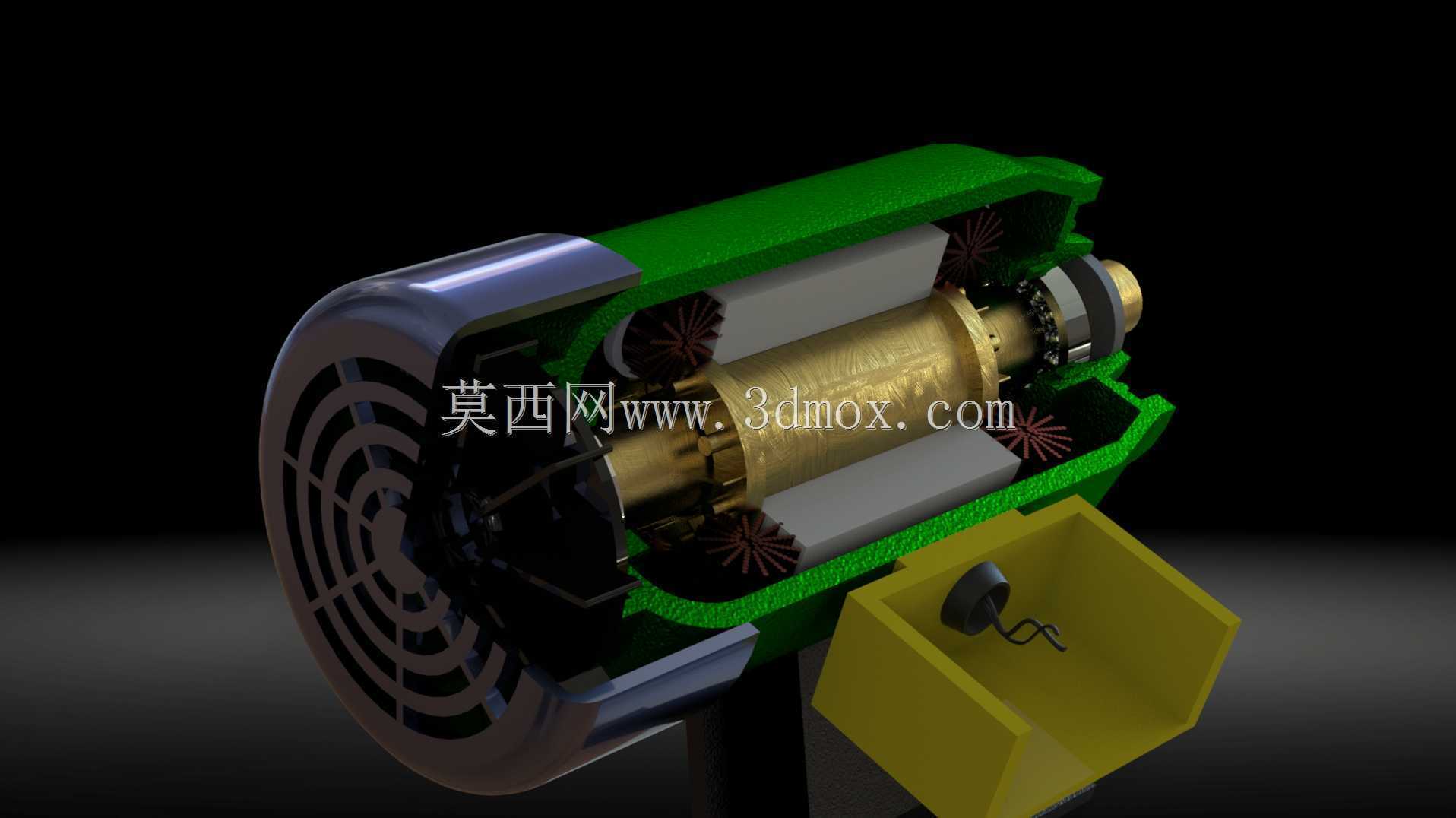

　　该动力装置的三维结构采用半剖视呈现方式，可直观展示内部核心构件的装配关系，无需拆解实体即可清晰观察各部件的配合逻辑，适用于教学演示、结构原理讲解、新品研发阶段的内部布局验证场景，也可作为小型动力配套设备选型时的结构参考依据。从实际使用场景来看，这类结构的动力单元常配套于小型工业设备、家用电动工具、小型输送装置的动力输入端，为作业端提供稳定的旋转动力输出，外置的方形接线盒可实现供电线路的快速接驳，接线区域做了独立腔体设计，能避免接线端子与内部运转构件产生干涉，同时也可在日常维护时快速完成线路检修，无需拆解主体机壳。设计过程中，后端盖集成了格栅式散热结构，运转时后端的风叶可带动气流从格栅进入，顺着定子与机壳之间的间隙流通，

　　带走绕组与铁芯产生的热量，避免长时间高负载运转时内部温度过高导致绝缘层老化。转子组件采用同轴式布局，两端通过轴承与端盖定位，保证旋转过程中的同轴度，降低运转时的径向跳动量，减少轴承的异常磨损，延长整机的使用寿命。定子组件与机壳采用过盈配合装配，保证定子在运转过程中不会出现位移，绕组的排布预留了足够的散热间隙，避免漆包线之间堆积热量。从安装边界来看，主体机壳为圆柱型结构，外置接线盒突出于机壳侧面，安装时需要预留接线盒的操作空间，接线盒下方的出线口可适配常规的线缆防护接头，保证接线部位的防护等级。动力输出端位于装置前端，可通过联轴器、带轮等连接件与负载端对接，输出端的轴径尺寸做了标准化设计，可适配多数常规传动配件，无需额外定制转接构件。

　　后端的散热格栅区域需要预留一定的通风空间，不能被其他设备或安装结构完全遮挡，否则会影响散热效率，导致设备负载能力下降。整个结构的装配逻辑遵循易维护原则，端盖与机壳采用螺栓连接，拆解时只需拆除端盖螺栓即可取出转子组件，方便后期更换轴承、清理内部积尘，日常维护的操作门槛较低，无需专用工装即可完成常规维保作业。
