五缸径向星形发动机装配结构设计

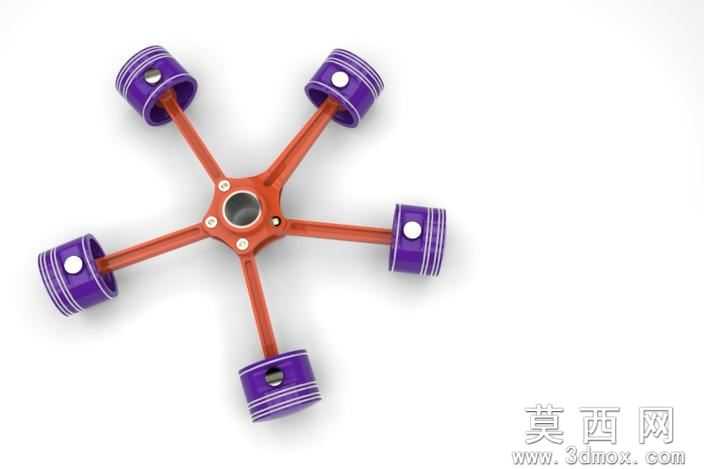

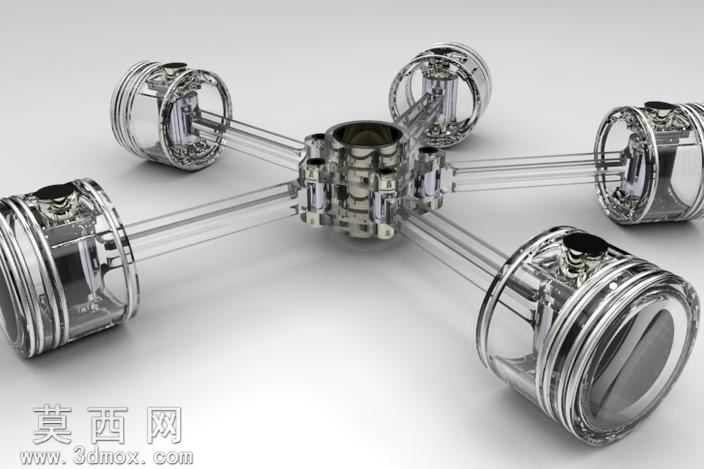

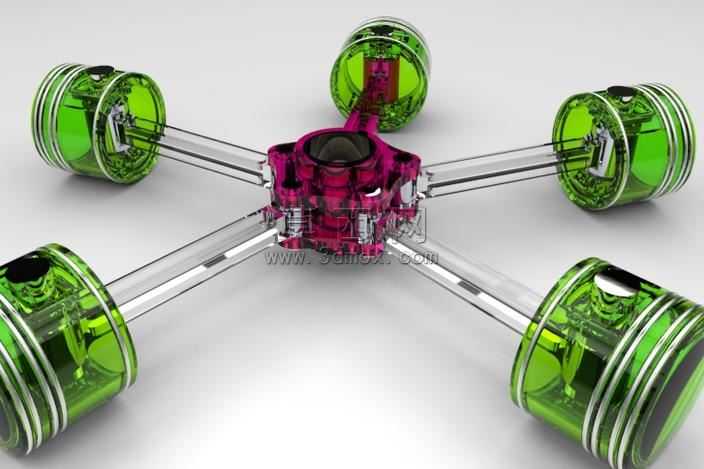

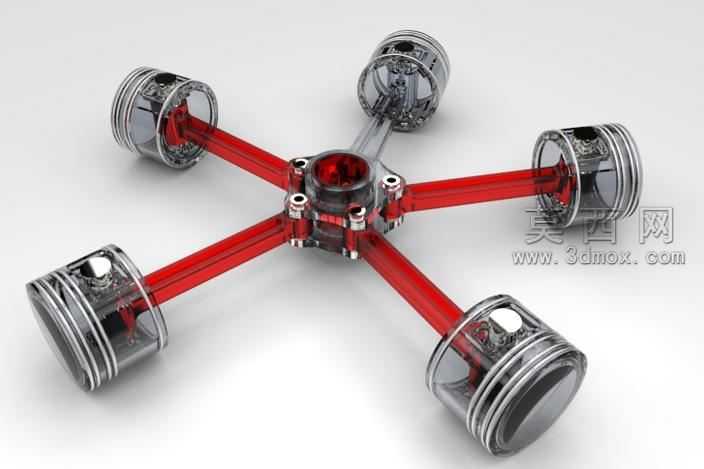

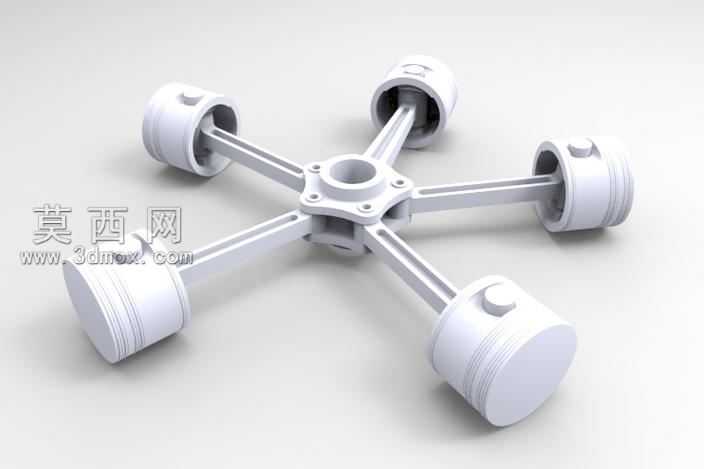

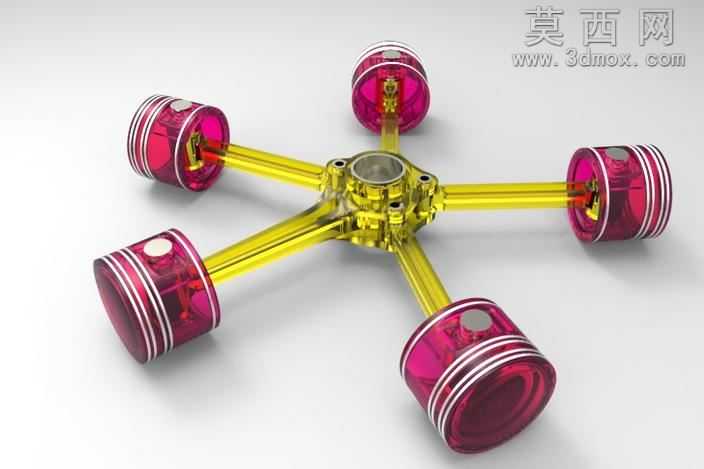

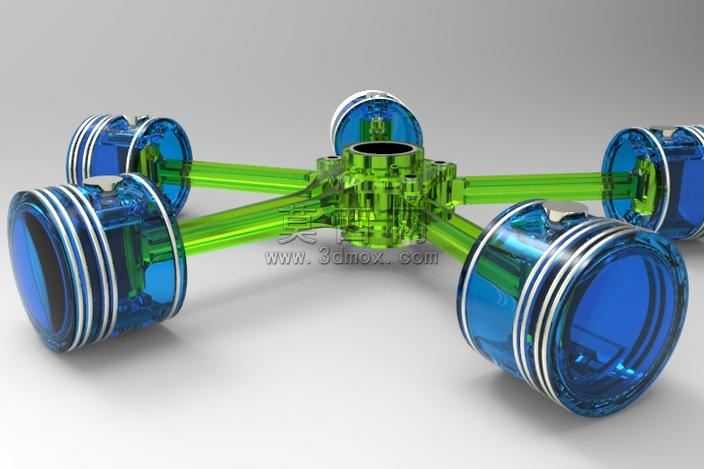

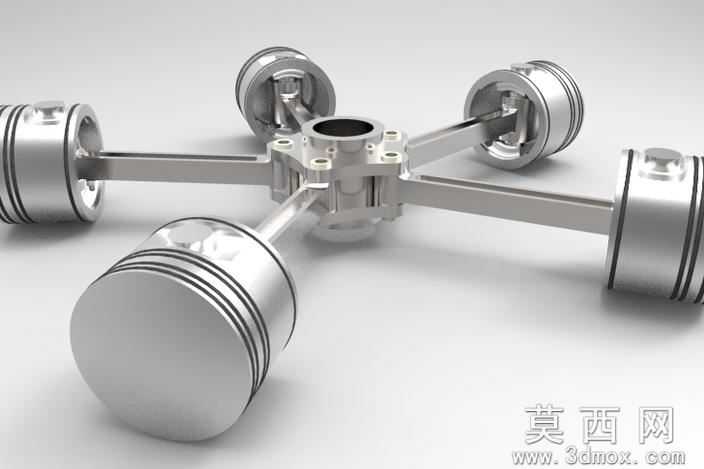

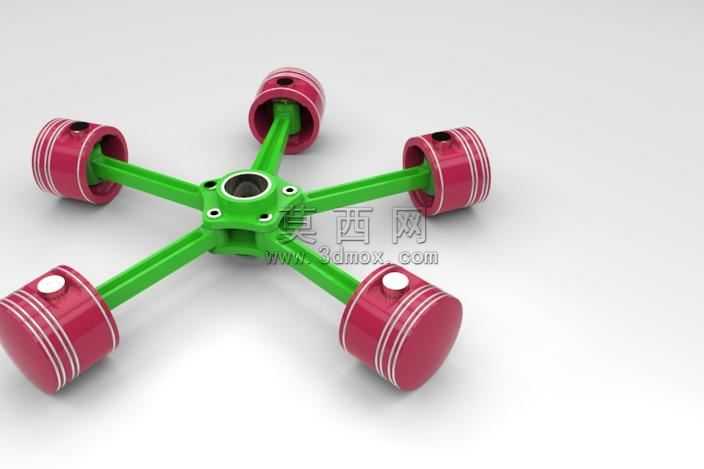

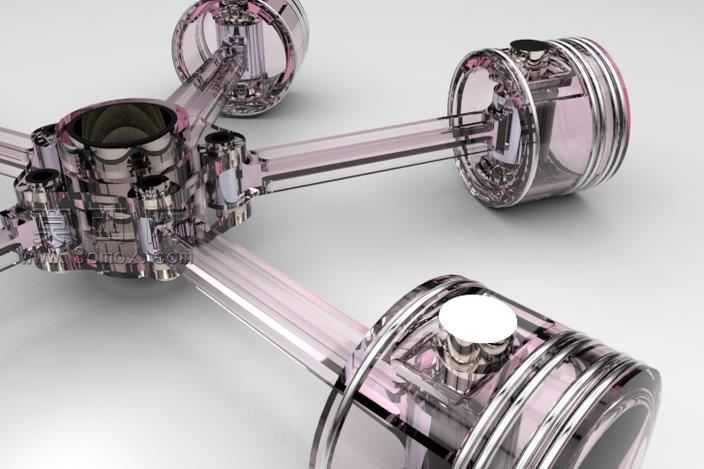

本作品为五缸径向布局的星形发动机装配三维模型，整体采用放射状对称排布设计，核心为中央动力输出曲轴座，五组活塞连杆组件沿圆周均匀分布，相邻气缸夹角为72度，完美还原星形发动机经典的紧凑径向结构特征。建模阶段采用自顶向下的装配设计思路，先搭建中央曲轴的基准骨架，再依次完成活塞、连杆、气缸套、曲柄销等核心零件的参数化建模，所有配合关系严格遵循真实发动机的运动逻辑：活塞与气缸壁设置同轴心配合与轴向滑动限位，连杆两端分别与活塞销、曲柄轴建立铰接约束，保证后续运动仿真时可实现活塞往复运动到曲轴旋转运动的精准转换。材质与渲染环节做了差异化的可视化处理：中央曲轴座采用半透明玫红色工程塑料材质，既保留内部曲柄结构的可视性，又通过高饱和度色彩突出核心动力部件的位置；活塞主体采用半透明翠绿色树脂材质，表面添加金属活塞环的细节纹理，清晰展示活塞的分层结构；连杆部分采用高透无色亚克力材质，弱化杆件的视觉存在感，让整体放射状的布局逻辑更加直观；所有金属配合面添加细微的磨砂金属质感，区分不同功能部件的材质属性。结构设计上充分考虑星形发动机的特性：径向排布的气缸可让所有活塞共同驱动同一根曲轴，在更小的体积下实现更大的动力输出，模型中特意保留了轴承、曲柄销、连杆衬套等易被忽略的细小零件，完整还原装配关系，每个零件的尺寸比例均参考真实小型星形发动机的参数设定，既保证视觉上的协调美观，也符合机械设计的工程合理性。渲染时采用柔和的影棚布光，通过多角度的光线折射凸显半透明材质的通透感，背景选用浅灰色渐变，避免多余元素干扰结构展示，最终呈现的模型既可以作为机械原理教学的演示素材，也可用于小型动力装置的结构参考。
