压缩空气驱动小型航空活塞发动机结构

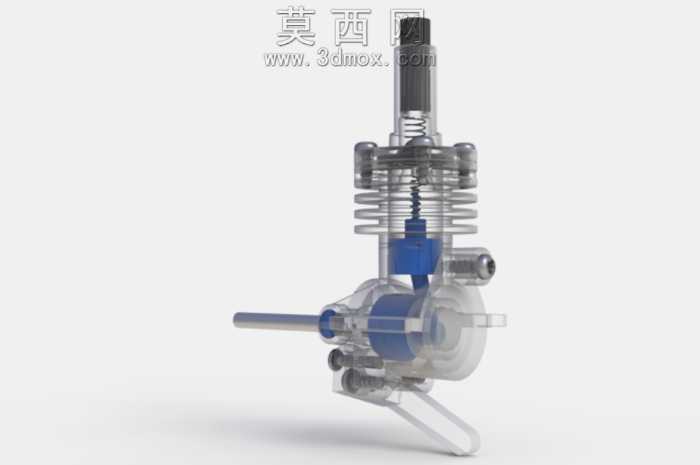

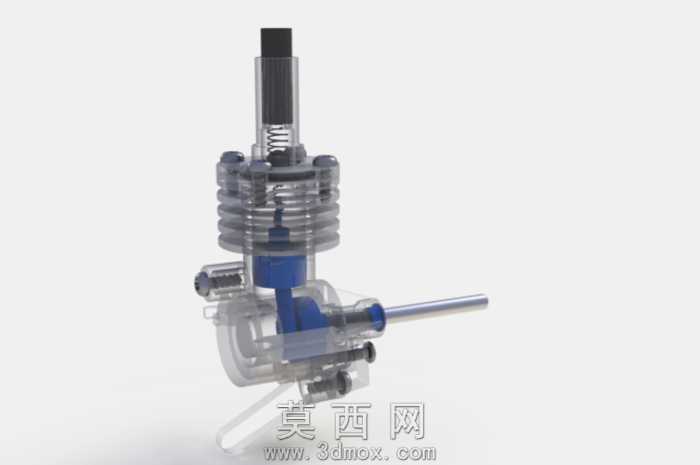

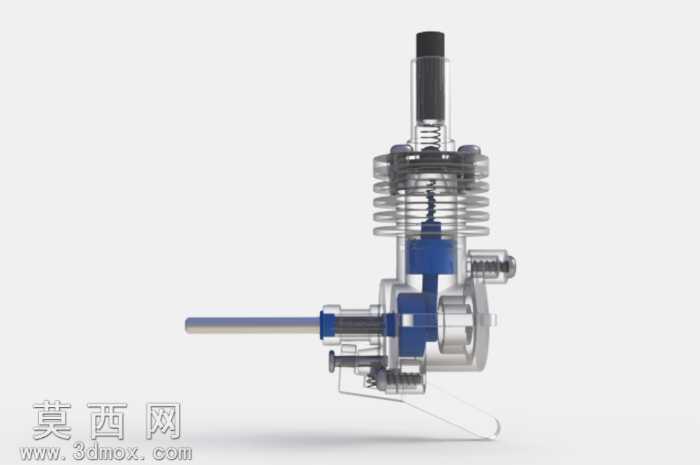

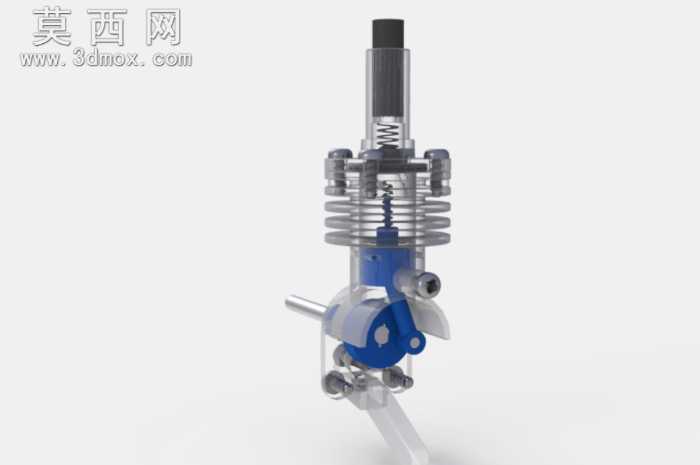

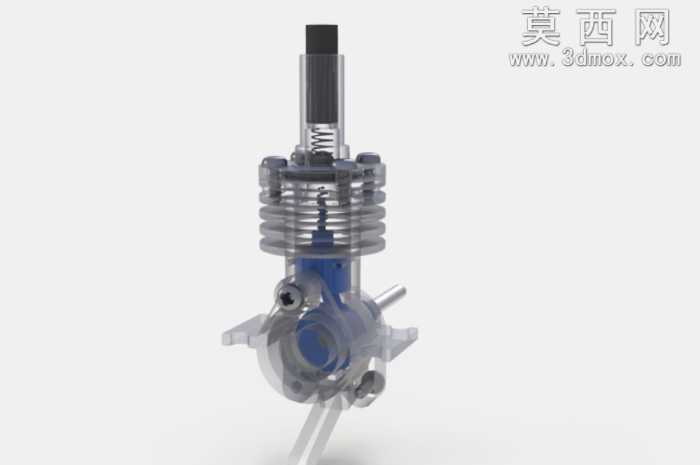

本作品为压缩空气驱动的小型航空活塞发动机三维建模成果，建模过程中严格遵循小型航空动力装置的结构比例与装配逻辑，首先完成核心运动部件的参数化建模：针对曲轴连杆组件，依据活塞往复行程与曲轴回转半径的匹配关系，精准绘制曲轴偏心轴颈、连杆大小端的配合结构，保证运动过程中无干涉卡滞；活塞部分还原了活塞环槽、活塞销座的细节结构，与气缸内壁的配合间隙按照微型动力装置的设计标准设定，兼顾运动灵活性与密封性能。气缸组件建模时，还原了散热鳍片的阵列结构，鳍片的间距、厚度均参考同级别小型航发的散热需求设计，气缸顶部的气门结构、弹簧复位组件完整呈现，弹簧参数根据气门升程与复位弹力需求设定，保证气门启闭动作的可靠性。主体机匣部分采用一体化建模思路，整合了曲轴支撑轴承座、进气接口、输出轴端的安装结构，各安装位的同轴度、平面度公差在建模时通过基准约束严格控制，保证后续装配精度。输出轴采用阶梯轴结构，对应不同位置的轴承配合、动力输出连接需求设置不同轴径，轴端的连接结构还原了微型航发的动力输出接口形式。材质渲染阶段，针对不同部件的实际材质属性设置对应参数：金属运动部件如曲轴、连杆、输出轴赋予高反光金属材质，调整粗糙度参数模拟机加工金属表面质感；散热鳍片、机匣外壳采用哑光铝合金材质，还原航空轻量化构件的材质特征；密封件、弹簧部件赋予对应的弹簧钢与橡胶材质属性，通过色彩与反光度区分不同功能部件。整体装配采用自下而上的装配逻辑，从核心曲轴连杆机构开始，逐步装配活塞、气缸、气门组件、机匣与输出轴，各部件之间添加符合实际运动关系的配合约束，可直观演示压缩空气驱动下活塞往复运动带动曲轴旋转、最终通过输出轴传递动力的完整工作过程，完整还原了压缩空气动力航发的结构原理与运动逻辑，可用于航空动力原理教学、小型动力装置结构参考等场景。
