径向布局星形发动机二维动画结构设计

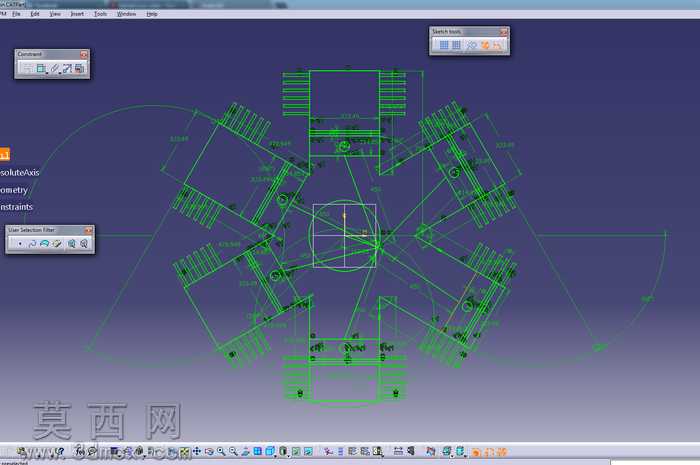

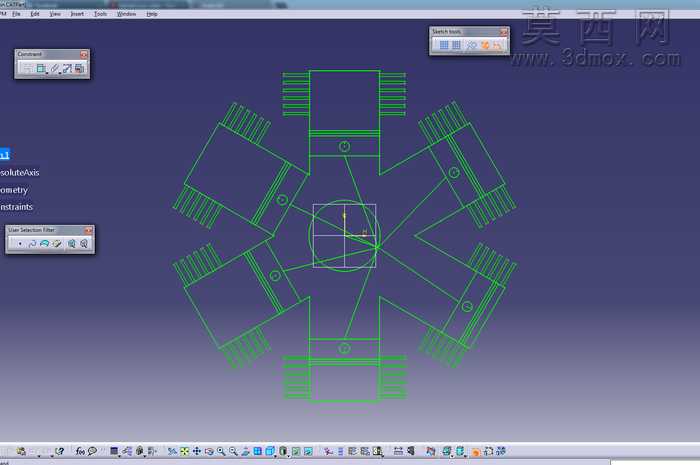

本作品为星形发动机的二维动画结构设计，采用CATIA软件完成全参数化建模与运动仿真搭建，整体围绕中心曲轴采用周向均匀径向布局，将多组气缸围绕中心动力输出轴呈放射状排布，最大化利用径向空间缩小动力单元整体体积。建模过程中首先完成中心曲轴的参数化草图绘制，对曲柄连杆机构的运动行程、偏心距进行精准参数约束，确保活塞往复运动的行程匹配设计要求，随后逐组完成气缸套、活塞、连杆、气门组件的二维轮廓绘制，所有零件的装配约束完全匹配实际机械运动逻辑，为后续动画仿真提供准确的运动学基础。材质与线条表现上，采用机械制图标准的绿色轮廓线区分不同零件结构，对运动副位置添加辅助标注线，清晰展示各部件的连接关系与运动边界，背景采用深紫色渐变突出结构线条的辨识度，界面保留软件原生的操作工具栏，还原建模过程的真实操作环境。设计思路上重点突出星形发动机的结构优势，相比直列发动机，径向布局的多气缸可同时为中心曲轴提供动力输出，做功冲程的重叠度更高，动力输出更平顺，同时风冷散热面积更大，适配航空动力等对重量、散热要求较高的应用场景。动画仿真部分通过添加运动约束驱动曲轴匀速旋转，带动连杆推动活塞在气缸内做往复直线运动，同步展示气门的开闭时序，完整还原四冲程发动机的进气、压缩、做功、排气全周期工作过程，可直观观察各部件的运动配合关系，不存在运动干涉问题，所有运动部件的行程、相位差均经过参数校验，符合真实星形发动机的工作原理，可作为机械原理教学、结构设计参考的直观演示素材。
